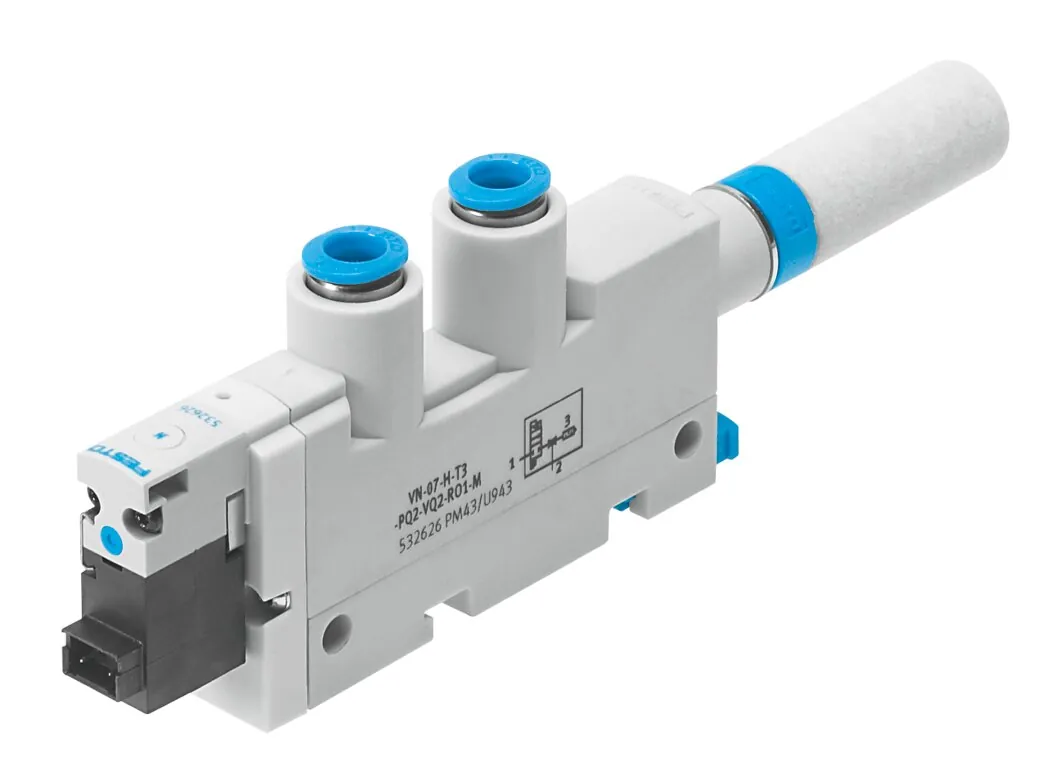

FestoГенератор вакуума

VN-07-L-T3-PQ2-VQ2-RO1-M

GTIN 4052568165208 Оригинал Festo

Генератор вакуума Festo VN-07-L-T3-PQ2-VQ2-RO1-M: со встроенным электромагнитным клапаном. Стандартный, высокая скорость всасывания, монтажная ширина 14 мм, Т- образная форма с цанговым фитингом и глушителем.

Присоединение 1
QS-6
Монтажный шаг
14 мм
Подключение вакуума
QS-6
Тип конструкции
Т-образный
Условный проход, сопло Лаваля
0,7 мм
Масса
61 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Монтажный шаг

  • 10 мм
  • 13 мм
  • 14 мм
  • 14,5 мм
  • 16 мм
  • 18 мм
  • 24 мм

Подключение вакуума

Обозначение

Что означает VN-07-L-T3-PQ2-VQ2-RO1-M

  1. VNСерия

    Генератор вакуума

  2. 07Диаметр сопла Лаваля

    0,70 мм

  3. LХарактеристика эжектора

    Большой расход всасывания, стандартный

  4. T3Тип корпуса

    Т-образный, шаг 14 мм

  5. PQ2Присоединение сжатого воздуха

    Цанговое соединение под шланг 6 мм

  6. VQ2Вакуумное присоединение

    Цанговый фитинг QS-6

  7. RO1Выхлоп

    Глушитель UO

  8. MВстроенная функция

    Отсечной клапан с электроуправлением

Характеристики

Технические данные VN-07-L-T3-PQ2-VQ2-RO1-M

Основные

Условный проход, сопло Лаваля
0,7 мм
Монтажный шаг
14 мм
Конструкция, глушитель
Открыт
Положение при сборке
Любое
Характеристика эжектора
Стандарт; Высокая скорость всасывания
Ручное дублирование
Толкающий
Встроенная функция
Электрический вкл./выкл. Клапан; Открытый глушитель
Тип конструкции
Т-образный
Функция распределителя
2/2
Номинальное рабочее давление
6 бар
Maкс. скорость всасывания относительно атмосферного давления
30,9 л/мин
Продолжительность вентиляции при номинальном рабочем давлении
0,83 с
Диапазон рабочего напряжения DC
21,6 … 26,4 В
Потребление электроэнергии
1,2 Вт
Рабочий цикл
100 %
Уровень шума при номинальном рабочем давлении
64 дБ(А)
Класс защиты
IP40
Электрическое подключение
Разъем
Тип крепления
Со сквозным отверстием; с верхней рейкой; с принадлежностями
Пневматическое подключение, канал 1
QS-6
Пневматическое подключение, канал 3
Открытый глушитель
Подключение вакуума
QS-6

Условия работы

Рабочее давление для макс. скорости всасывания
4 бар
Рабочее давление
2 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
61 г

Материалы

Материал соединительной резьбы
Алюминиевый сплав, анодированная
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал сопла приемника
POM
Материал корпуса
PA с армированием; РОМ с армированием
Материал глушителя
PE
Материал винтов
Сталь
Материал сопла передатчика
Алюминиевый сплав
Материал фитинга
Латунь; Никелирование

Принадлежности

Что подходит к VN-07-L-T3-PQ2-VQ2-RO1-M

По разделу «Принадлежности» каталога Festo — для размера 7. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха15
Датчики и кабели3

Документы

Документация

PDFТаблица данных VN-07-L-T3-PQ2-VQ2-RO1-MPDF · Festo · на русскомPDFКаталог Festo VN-ELEKTROPNEUMATISCHPDF · на английском · Festo, 2026VNВсе исполнения серии175 позиций, подбор по параметрам

FAQ

Частые вопросы

VN-07-L-T3-PQ2-VQ2-RO1-M: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VN-07-L-T3-PQ2-VQ2-RO1-M?

Генератор вакуума Festo VN-07-L-T3-PQ2-VQ2-RO1-M, артикул 532627: присоединение 1 — QS-6; монтажный шаг — 14 мм; подключение вакуума — QS-6; тип конструкции — Т-образный; условный проход, сопло Лаваля — 0,7 мм; масса — 61 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает VN-07-L-T3-PQ2-VQ2-RO1-M?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Из каких материалов изготовлен VN-07-L-T3-PQ2-VQ2-RO1-M?

Материал соединительной резьбы — алюминиевый сплав, анодированная; материал уплотнений — NBR; материал сопла приемника — POM; материал корпуса — PA с армированием, РОМ с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VN-07-L-T3-PQ2-VQ2-RO1-M?

VN — генератор вакуума; 07 — диаметр сопла Лаваля: 0,70 мм; L — характеристика эжектора: большой расход всасывания, стандартный; T3 — тип корпуса: Т-образный, шаг 14 мм; PQ2 — присоединение сжатого воздуха: цанговое соединение под шланг 6 мм; VQ2 — вакуумное присоединение: цанговый фитинг QS-6; RO1 — выхлоп: глушитель UO; M — встроенная функция: отсечной клапан с электроуправлением.

06Какие исполнения есть в серии VN, кроме VN-07-L-T3-PQ2-VQ2-RO1-M?

В серии «Генератор вакуума VN» — 175 позиций. У VN-07-L-T3-PQ2-VQ2-RO1-M: монтажный шаг — 14 мм; подключение вакуума — QS-6. Другие варианты (монтажный шаг: 16 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VN-07-L-T3-PQ2-VQ2-RO1-M?

В блоке «Принадлежности» на этой странице: подключение воздуха (15), датчики и кабели (3). Например: PUN-H-6X1-BL, NEBV-H1G2-KN-0.5-N-LE2. Подобраны по каталогу Festo для этого размера.

08Есть ли на VN-07-L-T3-PQ2-VQ2-RO1-M документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VN-ELEKTROPNEUMATISCH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VN-07-L-T3-PQ2-VQ2-RO1-M и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VN-07-L-T3-PQ2-VQ2-RO1-M в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VN-07-L-T3-PQ2-VQ2-RO1-M — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 532627; ввоз официальный, с грузовой таможенной декларацией.
