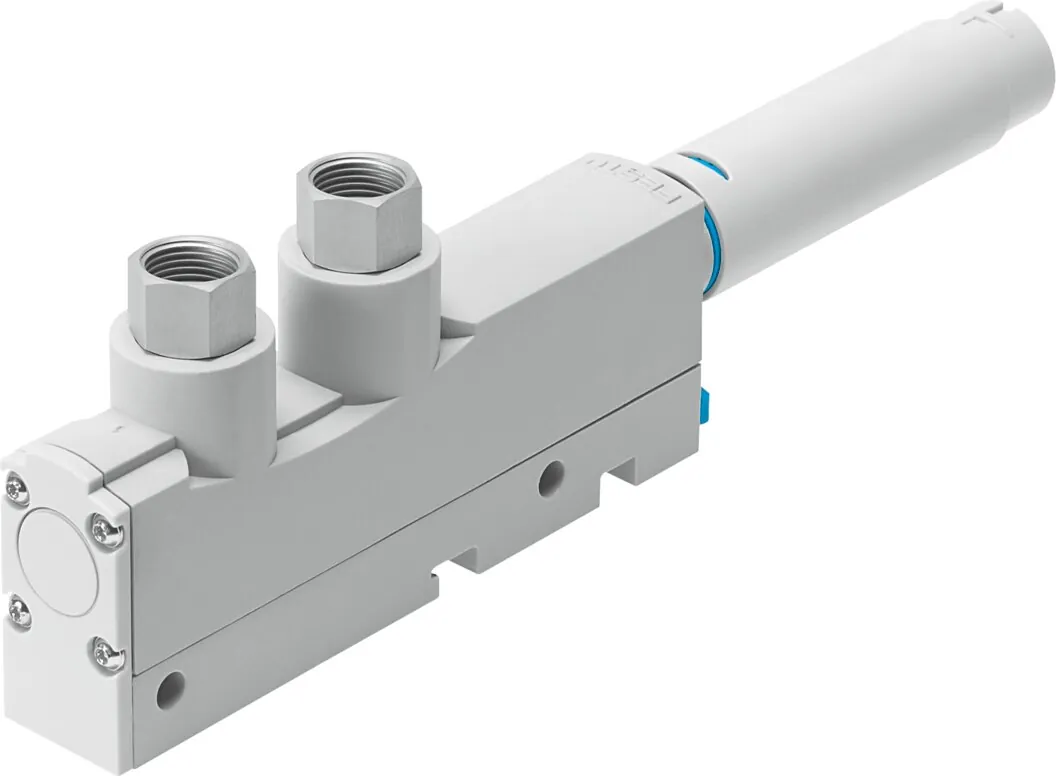

FestoГенератор вакуума

VN-14-L-T4-PI5-VI5-RO2-A

GTIN 4052568165444 Оригинал Festo

Генератор вакуума Festo VN-14-L-T4-PI5-VI5-RO2-A: с импульсом сброса. Стандартный, высокая всасывающая способность, монтажная ширина 18 мм, Т-образная форма с внутренней резьбой и глушителем.

Присоединение 1
G1/4
Монтажный шаг
18 мм
Подключение вакуума
G1/4
Тип конструкции
Т-образный
Условный проход, сопло Лаваля
1,4 мм
Масса
94 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает VN-14-L-T4-PI5-VI5-RO2-A

  1. VNСерия

    Генератор вакуума

  2. 14Диаметр сопла Лаваля

    1,4 мм

  3. LХарактеристика эжектора

    Большой расход всасывания, стандартный

  4. T4Тип корпуса

    Т-образный, шаг 18 мм (с дискретным выходом PNP — 16 мм)

  5. PI5Присоединение сжатого воздуха

    Внутренняя резьба G1/4

  6. VI5Вакуумное присоединение

    Внутренняя резьба G1/4

  7. RO2Выхлоп

    Глушитель UOM

  8. AВстроенная функция

    Импульс сброса пневматический

Характеристики

Технические данные VN-14-L-T4-PI5-VI5-RO2-A

Основные

Условный проход, сопло Лаваля
1,4 мм
Монтажный шаг
18 мм
Конструкция, глушитель
Открыт
Положение при сборке
Любое
Характеристика эжектора
Стандарт; Высокая скорость всасывания
Встроенная функция
Клапан сброса, пневматический; Открытый глушитель
Тип конструкции
Т-образный
Номинальное рабочее давление
6 бар
Maкс. скорость всасывания относительно атмосферного давления
92,6 л/мин
Продолжительность вентиляции при номинальном рабочем давлении
0,28 с
Рекомендации по чистке
Мыльная пена
Уровень шума при номинальном рабочем давлении
69 дБ(А)
Макс. момент затяжки
0,5 Н·м
Тип крепления
Со сквозным отверстием; с верхней рейкой; с принадлежностями
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 3
Открытый глушитель
Подключение вакуума
G1/4

Условия работы

Рабочее давление для макс. скорости всасывания
5 бар
Рабочее давление
1 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
0 … 60 °C
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
94 г

Материалы

Материал соединительной резьбы
Алюминиевый сплав, анодированная
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал сопла приемника
POM
Материал корпуса
PA с армированием; РОМ с армированием
Материал глушителя
Алюминиевый сплав; POM; PU пена
Материал винтов
Сталь
Материал сопла передатчика
Алюминиевый сплав

Принадлежности

Что подходит к VN-14-L-T4-PI5-VI5-RO2-A

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных VN-14-L-T4-PI5-VI5-RO2-APDF · Festo · на русскомPDFКаталог Festo VN-PNEUMATISCHPDF · на английском · Festo, 2026VNВсе исполнения серии175 позиций, подбор по параметрам

FAQ

Частые вопросы

VN-14-L-T4-PI5-VI5-RO2-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VN-14-L-T4-PI5-VI5-RO2-A?

Генератор вакуума Festo VN-14-L-T4-PI5-VI5-RO2-A, артикул 532720: присоединение 1 — G1/4; монтажный шаг — 18 мм; подключение вакуума — G1/4; тип конструкции — Т-образный; условный проход, сопло Лаваля — 1,4 мм; масса — 94 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает VN-14-L-T4-PI5-VI5-RO2-A?

По таблице данных Festo: рабочее давление — 1 … 8 бар; температура окружающей среды — 0 … 60 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VN-14-L-T4-PI5-VI5-RO2-A?

Материал соединительной резьбы — алюминиевый сплав, анодированная; материал уплотнений — NBR; материал сопла приемника — POM; материал корпуса — PA с армированием, РОМ с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VN-14-L-T4-PI5-VI5-RO2-A?

VN — генератор вакуума; 14 — диаметр сопла Лаваля: 1,4 мм; L — характеристика эжектора: большой расход всасывания, стандартный; T4 — тип корпуса: Т-образный, шаг 18 мм (с дискретным выходом PNP — 16 мм); PI5 — присоединение сжатого воздуха: внутренняя резьба G1/4; VI5 — вакуумное присоединение: внутренняя резьба G1/4; RO2 — выхлоп: глушитель UOM; A — встроенная функция: импульс сброса пневматический.

06Какие исполнения есть в серии VN, кроме VN-14-L-T4-PI5-VI5-RO2-A?

В серии «Генератор вакуума VN» — 175 позиций. У VN-14-L-T4-PI5-VI5-RO2-A: присоединение 1 — G1/4. Другие варианты (присоединение 1: G1/8, QS-6) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VN-14-L-T4-PI5-VI5-RO2-A?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

08Есть ли на VN-14-L-T4-PI5-VI5-RO2-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VN-PNEUMATISCH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VN-14-L-T4-PI5-VI5-RO2-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VN-14-L-T4-PI5-VI5-RO2-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VN-14-L-T4-PI5-VI5-RO2-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 532720; ввоз официальный, с грузовой таможенной декларацией.
