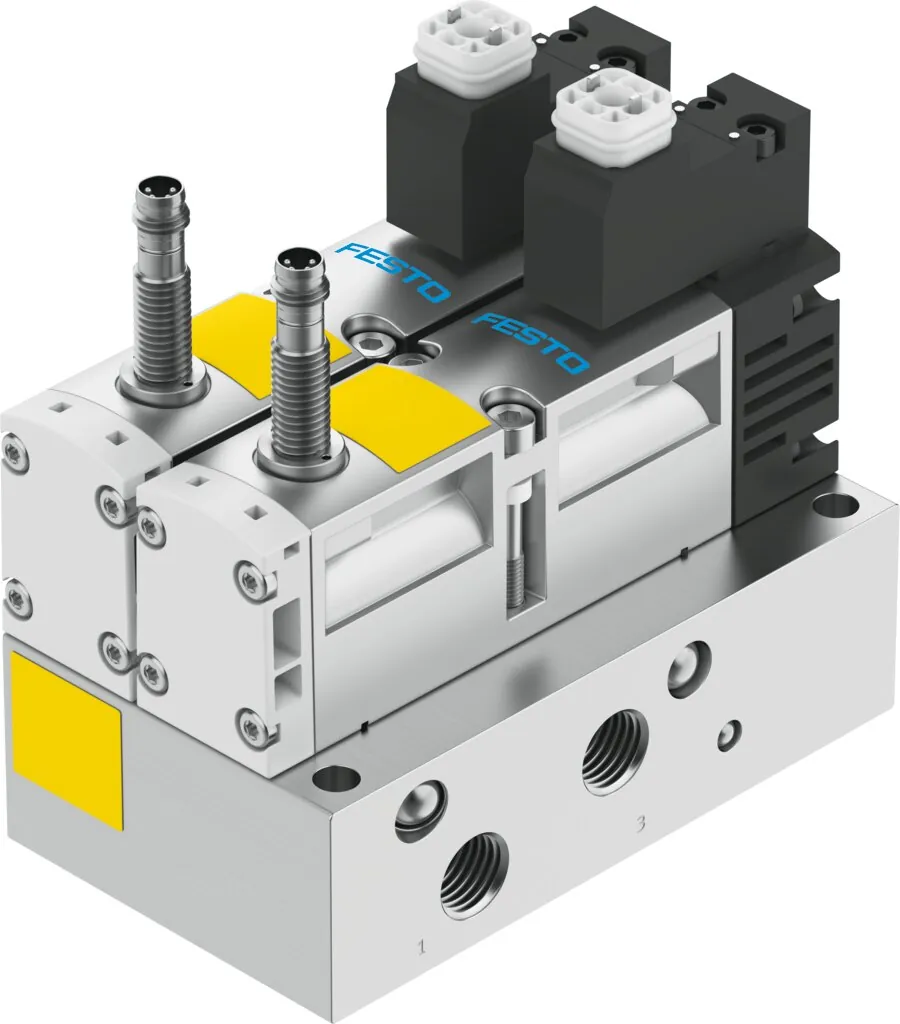

FestoБлок управления

VOFA-L26-T32C-M-G14-1C1-APP

GTIN 4052568221430 Оригинал Festo

Блок управления Festo VOFA-L26-T32C-M-G14-1C1-APP: 3/2 Н.З., моностабильный; выхлоп; Манипуляция/защита при запуске.

Функция
3/2 Н.З., моностабильный
Тип управления
Электрический
Ширина
65 мм
Стандартный номинальный расход
1050 л/мин
Тип конструкции
Золотниковый
Масса
1,13 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VOFA-L26-T32C-M-G14-1C1-APP

  1. VOFAСерия

    Блок управления

  2. L26Тип монтажа и типоразмер

    Резьбовые присоединения в корпусе; размер 26

  3. T32CФункция распределителя

    2 × 3/2-распределитель, нормально закрытый

  4. MСпособ возврата

    Механическая пружина

  5. G14Пневматическое присоединение

    G1/4

  6. 1C1Номинальное напряжение и электрическое подключение

    24 В пост. тока; разъём, форма C по EN 175301-803

  7. APPОпрос положения

    Датчик положения PNP с разъёмом M8

Характеристики

Технические данные VOFA-L26-T32C-M-G14-1C1-APP

Основные

Функция распределителя
3/2 Н.З., моностабильный
Тип управления
Электрический
Ширина
65 мм
Стандартный номинальный расход
1050 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Класс защиты
IP65; NEMA 4
Авторизация
C UL us — Recognized (OL)
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по машиностроению
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам для машин
Сертификационный департамент
UL MH19482
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Соответствует стандарту
EN 60947-5-2
Ручное дублирование
Нет
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Принцип измерения
Индуктивный
Перекрытие
Положительное перекрытие
Защита датчика от переполюсовки
Для всех электрических соединений
Функция безопасности
Выхлоп; Манипуляция/защита при запуске
Уровень представления (PL)
Vent/up по Категории 4, PL e; Защита работы, защита от неожиданного запуска, до Категории 4, Уровень производительности е
Примечания по динамизации усилия
Частота переключения как минимум раз в неделю
Отображение статуса сигнала
С принадлежностями
Опрос позиции переключения
Нормальное положение с датчиком
Отображение статуса переключения датчика
LED
Пилотное давление
3 … 10 бар
Пригодность для работы с вакуумом
Нет
Стандартный расход
Exhaust 0.6->0 МПа (6->0 бар, 87->0 psi) in the event of a fault; 1050 л/мин
Время выключения
54 мс
Время включения
24 мс
Время включения распределитель - датчик
58 мс
Время выключения распределитель - датчик
11 мс
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
1000 мкс
Макс. негативный тестовый импульс с логикой 1
800 мкс
Выход переключателя
PNP
Характеристики катушки
24 В пост. тока: 1.8 Вт
Допустимые колебания напряжения
−15 % / +10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Макс. поле магнитной интерференции
60 mT
Уровень звукового давления
85 дБ(А)
Защита от прямого и непрямого контакта
Защитное сверхнизкое напряжение с безопасным разделением (PELV); Защищено по EN 60950/IEC 950
Номинальная высота применения
1000 м в соответствии с VDE 0580
Диапазон рабочего напряжения датчика, DC
10 … 30 В
Датчик сопротивления короткого замыкания
Пульсирующий
Датчик тока холостого хода
<= 10 мА
Макс. выходной ток датчика
200 мА
Макс. частота переключения датчика
5000 Гц
Остаточная пульсация датчика
± 10 %
Падение напряжения датчика
<= 2 В
Электрическое подключение
Расположение контактов тип С по EN 175301-803; по EN 175301-803; Без заземления
Подключение датчика
Разъем; 3-пин; M8x1
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4
Функция переключающего элемента
Нормально замкнутый контакт

Условия работы

Рабочее давление
3 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
1134 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
FPM; HNBR; NBR
Материал корпуса
Алюминиевое литье под давление; PA
Материал винтов
Гальванизированная сталь

Принадлежности

Что подходит к VOFA-L26-T32C-M-G14-1C1-APP

По разделу «Принадлежности» каталога Festo — для размера 26. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха23
Датчики и кабели6

Документы

Документация

PDFТаблица данных VOFA-L26-T32C-M-G14-1C1-APPPDF · Festo · на русскомPDFКаталог Festo VOFAPDF · на английском · Festo, 2026VOFAВсе исполнения серии2 позиции, подбор по параметрам

FAQ

Частые вопросы

VOFA-L26-T32C-M-G14-1C1-APP: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VOFA-L26-T32C-M-G14-1C1-APP?

Блок управления Festo VOFA-L26-T32C-M-G14-1C1-APP, артикул 574011: функция — 3/2 Н.З., моностабильный; тип управления — электрический; ширина — 65 мм; стандартный номинальный расход — 1050 л/мин; тип конструкции — золотниковый; масса — 1,13 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VOFA-L26-T32C-M-G14-1C1-APP?

По таблице данных Festo: рабочее давление — 3 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, NEMA 4.

03Из каких материалов изготовлен VOFA-L26-T32C-M-G14-1C1-APP?

Материал уплотнений — FPM, HNBR, NBR; материал корпуса — алюминиевое литье под давление, PA; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение VOFA-L26-T32C-M-G14-1C1-APP?

VOFA — блок управления; L26 — тип монтажа и типоразмер: резьбовые присоединения в корпусе, размер 26; T32C — функция распределителя: 2 × 3/2-распределитель, нормально закрытый; M — способ возврата: механическая пружина; G14 — пневматическое присоединение: G1/4; 1C1 — номинальное напряжение и электрическое подключение: 24 В пост. тока, разъём, форма C по EN 175301-803; APP — опрос положения: датчик положения PNP с разъёмом M8.

05Какие исполнения есть в серии VOFA, кроме VOFA-L26-T32C-M-G14-1C1-APP?

В серии «Блок управления VOFA» — 2 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VOFA-L26-T32C-M-G14-1C1-APP?

В блоке «Принадлежности» на этой странице: подключение воздуха (23), датчики и кабели (6). Например: QS-G1/4-10, KMEB-1-24-10-LED. Подобраны по каталогу Festo для этого размера.

07Есть ли на VOFA-L26-T32C-M-G14-1C1-APP документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VOFA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VOFA-L26-T32C-M-G14-1C1-APP и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VOFA-L26-T32C-M-G14-1C1-APP в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VOFA-L26-T32C-M-G14-1C1-APP — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 574011; ввоз официальный, с грузовой таможенной декларацией.
