FestoКлапан

VOFD-L12T-M32-MN-G14-8-F19A

GTIN 4052568268633 Оригинал Festo

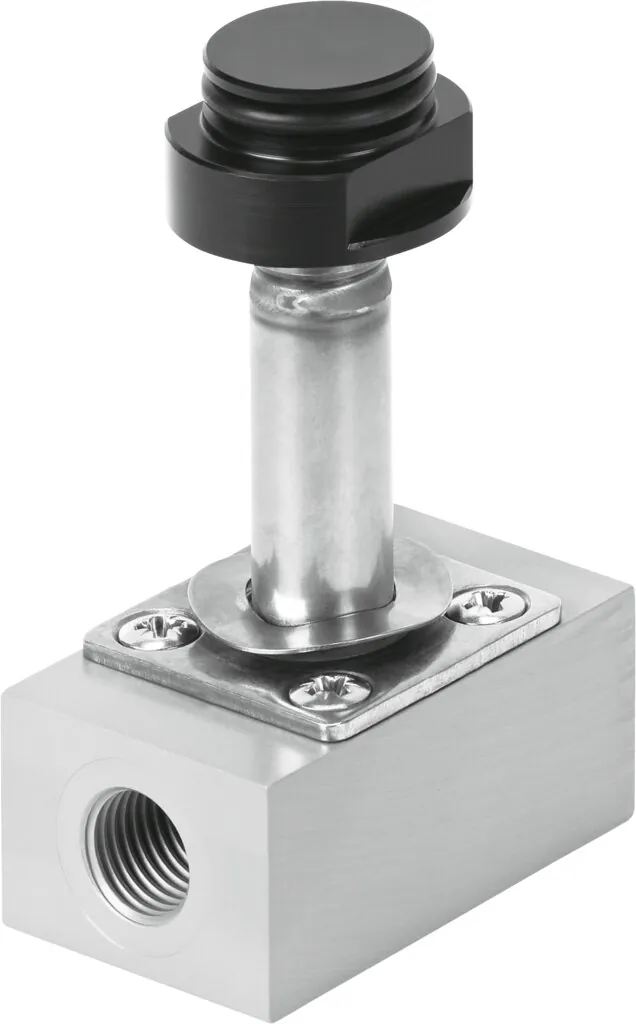

Клапан Festo VOFD-L12T-M32-MN-G14-8-F19A: directly controlled, 1.2 mm nominal width, F19A armature system.

Ширина
50 мм
Присоединение 1
G1/4
Присоединение 2
G1/4
Условный проход
1,2 мм
Функция распределителя
3/2 Н.З., моностабильный
Масса
170 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VOFD-L12T-M32-MN-G14-8-F19A

  1. VOFDСерия

    Клапан

  2. L12TТип монтажа и условный проход и принцип действия

    Резьбовые присоединения в корпусе; 1,2 мм; седельный клапан

  3. M32Функция распределителя

    3/2-распределитель, нормально закрытый или открытый

  4. MNСпособ возврата и воздух управления

    Механическая пружина; нет

  5. G14Пневматическое присоединение

    G1/4

  6. 8Диапазон давления, бар

    0 … 8

  7. F19AПилотное управление

    Электрическое, якорная трубка под катушку 13 мм, искробезопасная цепь

Характеристики

Технические данные VOFD-L12T-M32-MN-G14-8-F19A

Основные

Функция распределителя
3/2 Н.З., моностабильный
Тип управления
Электрический
Ширина
50 мм
Стандартный номинальный расход
52 л/мин
Тип конструкции
Тарельчатый клапан с прямым управлением
Тип сброса
Механическая пружина
Класс защиты
IP65
Условный проход
1,2 мм
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Нет
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Пригодность для работы с вакуумом
Да
Значение b
0,53
Значение С
0,21 л/(с·бар)
Коэффициент расхода Kv
0,04 m3/h
Коэффицициент расхода Kv на выхлопе
0,04 m3/h
Стандартный номинальный расход 2-3
49 л/мин
Время выключения
60 мс
Время включения
40 мс
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4

Условия работы

Рабочее давление
0 … 8 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:2:2]
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
−25 … 60 °C
Температура окружающей среды
−25 … 60 °C

Масса

Вес продукта
170 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминий с покрытием

Принадлежности

Что подходит к VOFD-L12T-M32-MN-G14-8-F19A

По разделу «Принадлежности» каталога Festo — для размера 8. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха23
Датчики и кабели1

Плиты и коллекторы8

Катушки и управление21

Крепление4

Документы

Документация

PDFТаблица данных VOFD-L12T-M32-MN-G14-8-F19APDF · Festo · на русскомPDFКаталог Festo VOFDPDF · на английском · Festo, 2026VOFDВсе исполнения серии8 позиций, подбор по параметрам

FAQ

Частые вопросы

VOFD-L12T-M32-MN-G14-8-F19A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VOFD-L12T-M32-MN-G14-8-F19A?

Клапан Festo VOFD-L12T-M32-MN-G14-8-F19A, артикул 3014556: ширина — 50 мм; присоединение 1 — G1/4; присоединение 2 — G1/4; условный проход — 1,2 мм; функция распределителя — 3/2 Н.З., моностабильный; масса — 170 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VOFD-L12T-M32-MN-G14-8-F19A?

По таблице данных Festo: рабочее давление — 0 … 8 бар; температура окружающей среды — −25 … 60 °C; температура среды — −25 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [7:2:2]; класс защиты — IP65.

03Из каких материалов изготовлен VOFD-L12T-M32-MN-G14-8-F19A?

Материал уплотнений — NBR; материал корпуса — алюминий с покрытием. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение VOFD-L12T-M32-MN-G14-8-F19A?

VOFD — клапан; L12T — тип монтажа и условный проход и принцип действия: резьбовые присоединения в корпусе, 1,2 мм, седельный клапан; M32 — функция распределителя: 3/2-распределитель, нормально закрытый или открытый; MN — способ возврата и воздух управления: механическая пружина, нет; G14 — пневматическое присоединение: G1/4; 8 — диапазон давления, бар: 0 … 8; F19A — пилотное управление: электрическое, якорная трубка под катушку 13 мм, искробезопасная цепь.

05Какие исполнения есть в серии VOFD, кроме VOFD-L12T-M32-MN-G14-8-F19A?

В серии «Клапан VOFD» — 8 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VOFD-L12T-M32-MN-G14-8-F19A?

В блоке «Принадлежности» на этой странице: подключение воздуха (23), датчики и кабели (1), плиты и коллекторы (8), катушки и управление (21), крепление (4). Например: QS-G1/4-10, MSSD-C, VABF-S7-F1B5P1-F, VACC-S18-120-A1-1, NPFV-AF-G14-G14-MF. Подобраны по каталогу Festo для этого размера.

07Есть ли на VOFD-L12T-M32-MN-G14-8-F19A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VOFD; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VOFD-L12T-M32-MN-G14-8-F19A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VOFD-L12T-M32-MN-G14-8-F19A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VOFD-L12T-M32-MN-G14-8-F19A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3014556; ввоз официальный, с грузовой таможенной декларацией.
