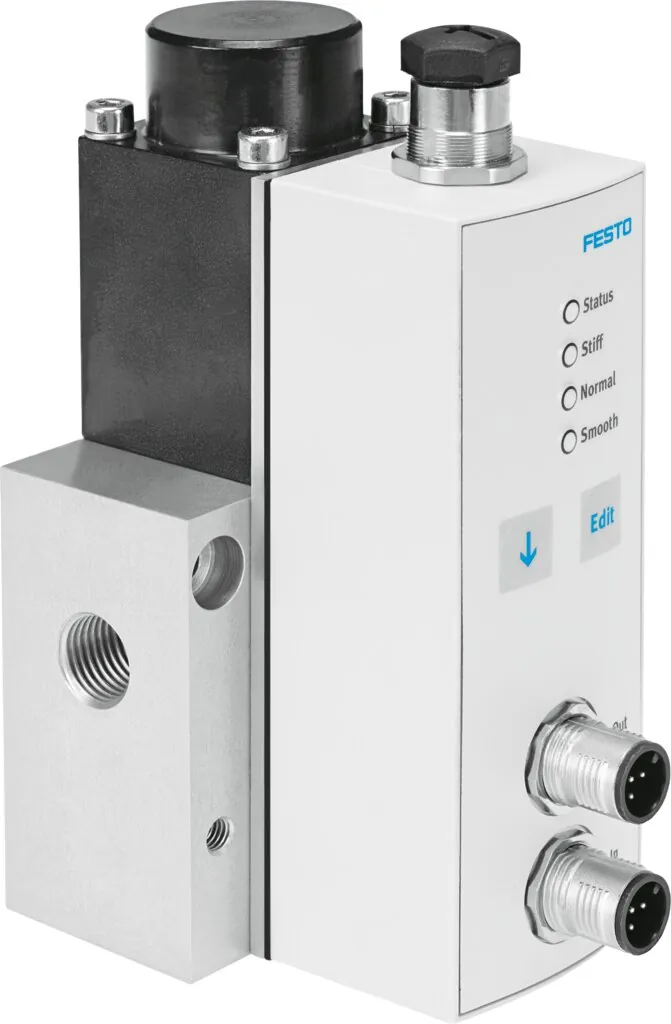

FestoПропорциональный регулятор давления

VPPL-3L-3-G14-0L40H-V1-V-S1-7

GTIN 4052568263751 Оригинал Festo

Пропорциональный регулятор давления Festo VPPL-3L-3-G14-0L40H-V1-V-S1-7: g1/4; 0,4 … 40 бар; g1/4; 0,04 … 4 МПа.

Присоединение 1
G1/4
Диапазон давления управления
0,4 … 40 бар
Присоединение 2
G1/4
Диапазон регулировки давления в Мпа
0,04 … 4 МПа
Номинальный диаметр, подача давления
3 мм
Масса
1,10 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VPPL-3L-3-G14-0L40H-V1-V-S1-7

  1. VPPLСерия

    Пропорциональный регулятор давления

  2. 3LУсловный проход и тип монтажа

    3 мм; резьбовые присоединения в корпусе

  3. 3Функция распределителя

    3/3-распределитель, нормально закрытый

  4. G14Пневматическое присоединение

    G1/4

  5. 0L40HНижняя граница диапазона регулирования и верхняя граница диапазона регулирования

    0 бар; 40 бар

  6. V1Вход задания

    0 … 10 В

  7. VЭлектрический выход 1

    0 … 10 В

  8. S1Общая точность

    1 %

  9. 7Вариант

    Вариант 7

Характеристики

Технические данные VPPL-3L-3-G14-0L40H-V1-V-S1-7

Основные

Номинальный диаметр, подача давления
3 мм
Номинальный диаметр, выхлоп
3 мм
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое; Предпочтительно вертикальный
Тип конструкции
Поршневой регулятор прямого действия
Защита от короткого замыкания
Нет
Макс. длина линии
30 м
Инструкции по безопасности
Безопасная установка VPPL
Защищен от смены полярности
Для всех электрических соединений
Тип сброса
Механическая пружина
Тип пилотного управления
Прямой
Функция распределителя
3-ходовой пропорциональный регулятор давления, Н.З.
Тип дисплея
Светодиодная индикация
Диапазон регулировки давления в Мпа
0,04 … 4 МПа
Диапазон давления управления
0,4 … 40 бар
Входное давление 1
0 … 50 бар
Макс. гистерезис давления
0,4 бар
Значение b
0,25
Значение С
0,8 л/(с·бар)
Стандартный номинальный расход
245 л/мин
Стандартный номинальный расход 2-3
282 л/мин
Время выключения
654 мс
Время включения
428 мс
Диапазон рабочего напряжения DC
21,6 … 27,6 В
Рабочий цикл
100 %
Макс. потребление электроэнергии
26,7 Вт
Остаточная пульсация
10 %
Диапазон сигнала, аналоговый выход
0 — 10 В
Диапазон сигнала, аналоговый вход
0 — 10 В
Значения УСТАВКА/РЕАЛЬНО
Напряжение 0 — 10 В
Авторизация
C UL us — Listed (OL)
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС
Класс защиты
IP65
Ошибка линейности в ± % шкалы
1 %FS
Общая точность
1,25 %FS
Температурный коэффициент
0,04 %/K
Точность повторения в ± % шкалы
1 %FS
Электрическое присоединение диагностики интерфейса
Розетка, M12, 5-пиновая, A-закодирован
Электрическое подключение, вход
Разъём, M12, 5-пиновый, A-закодирован
Электрическое соединение ВЫХОД
Разъём, M12, 5-пиновый, A-закодирован
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4

Условия работы

Рабочее давление
<= 50 бар
Давление питания 1 Мпа
0 … 5 МПа
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
5 … 50 °C
Температура окружающей среды
5 … 50 °C
Температура хранения
−10 … 60 °C

Масса

Вес продукта
1100 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Анодированный алюминий

Принадлежности

Что подходит к VPPL-3L-3-G14-0L40H-V1-V-S1-7

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных VPPL-3L-3-G14-0L40H-V1-V-S1-7PDF · Festo · на русскомPDFКаталог Festo VPPLPDF · на английском · Festo, 2026VPPLВсе исполнения серии13 позиций, подбор по параметрам

FAQ

Частые вопросы

VPPL-3L-3-G14-0L40H-V1-V-S1-7: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VPPL-3L-3-G14-0L40H-V1-V-S1-7?

Пропорциональный регулятор давления Festo VPPL-3L-3-G14-0L40H-V1-V-S1-7, артикул 1635980: присоединение 1 — G1/4; диапазон давления управления — 0,4 … 40 бар; присоединение 2 — G1/4; диапазон регулировки давления в Мпа — 0,04 … 4 МПа; номинальный диаметр, подача давления — 3 мм; масса — 1,10 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пропорциональный регулятор давления?

Задаёт давление на выходе пропорционально электрическому сигналу — давление можно менять с контроллера во время работы.

03При каком давлении и температуре работает VPPL-3L-3-G14-0L40H-V1-V-S1-7?

По таблице данных Festo: рабочее давление — <= 50 бар; температура окружающей среды — 5 … 50 °C; температура среды — 5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP65.

04Из каких материалов изготовлен VPPL-3L-3-G14-0L40H-V1-V-S1-7?

Материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VPPL-3L-3-G14-0L40H-V1-V-S1-7?

VPPL — пропорциональный регулятор давления; 3L — условный проход и тип монтажа: 3 мм, резьбовые присоединения в корпусе; 3 — функция распределителя: 3/3-распределитель, нормально закрытый; G14 — пневматическое присоединение: G1/4; 0L40H — нижняя граница диапазона регулирования и верхняя граница диапазона регулирования: 0 бар, 40 бар; V1 — вход задания: 0 … 10 В; V — электрический выход 1: 0 … 10 В; S1 — общая точность: 1 %; 7 — вариант: вариант 7.

06Какие исполнения есть в серии VPPL, кроме VPPL-3L-3-G14-0L40H-V1-V-S1-7?

В серии «Пропорциональный регулятор давления VPPL» — 13 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VPPL-3L-3-G14-0L40H-V1-V-S1-7?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

08Есть ли на VPPL-3L-3-G14-0L40H-V1-V-S1-7 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VPPL; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VPPL-3L-3-G14-0L40H-V1-V-S1-7 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VPPL-3L-3-G14-0L40H-V1-V-S1-7 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VPPL-3L-3-G14-0L40H-V1-V-S1-7 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1635980; ввоз официальный, с грузовой таможенной декларацией.
