FestoРаспределитель с электроуправлением

VSNC-FTC-M52-MD-G14-FN

GTIN 4052568262600 Оригинал Festo

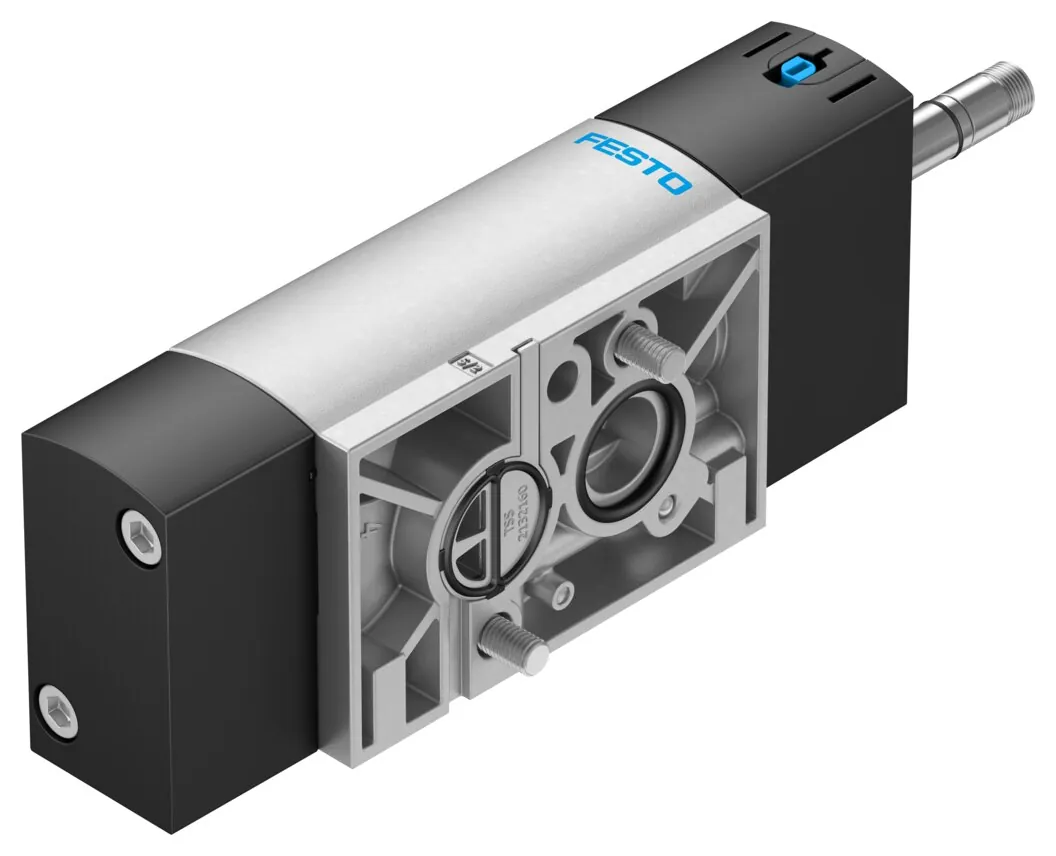

Распределитель с электроуправлением Festo VSNC-FTC-M52-MD-G14-FN: nAMUR valve 1/4", monostable, FN armature system, poppet valve.

Функция
5/2 или 3/2, изменяемый
Присоединение 1
G1/4
Тип конструкции
Тарельчатое седло
Значение b
0,15
Тип управления
Электрический
Масса
400 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает VSNC-FTC-M52-MD-G14-FN

  1. VSNCСерия

    Распределитель с электроуправлением

  2. FTCТип монтажа и принцип действия и дополнительная функция

    Фланцевый монтаж; седельный клапан; переключаемая функция распределителя

  3. M52Функция распределителя

    5/2-распределитель, моностабильный

  4. MDСпособ возврата и ручное управление

    Механическая пружина; без фиксации, с фиксацией

  5. G14Пневматическое присоединение

    G1/4

  6. FNПилотное управление

    С якорной трубкой 9 мм

Характеристики

Технические данные VSNC-FTC-M52-MD-G14-FN

Основные

Функция распределителя
5/2 или 3/2, изменяемый
Тип управления
Электрический
Ширина
32 мм
Стандартный номинальный расход
800 л/мин
Тип конструкции
Тарельчатое седло
Тип сброса
Механическая пружина
Сертификационный департамент
DNVGL-TAA000011 Дж
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Соответствует стандарту
VDI/VDE 3845 (NAMUR)
Ручное дублирование
Защелкиваемый; Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Перекрытие
Отрицательное перекрытие
Отображение статуса сигнала
С принадлежностями
Значение b
0,15
Значение С
3,96 л/(с·бар)
Стандартный номинальный расход, выхлоп 4->3
110 л/мин
Время выключения
120 мс
Время включения
16 мс
Рабочий цикл
100 %
Характеристики катушки
Электромагнитные катушки заказываются отдельно
Тип крепления
Со сквозным отверстием
Присоединение продувочного канала
Не направленный
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
Стандарт соединений NAMUR
Пневматическое подключение, канал 3
G1/4
Пневматическое присоединение, канал 4
Стандарт соединений NAMUR
Пневматическое присоединение, канал 5
G1/4

Условия работы

Рабочее давление
2,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура среды
−20 … 60 °C
Температура окружающей среды
−20 … 60 °C

Масса

Вес продукта
400 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевый сплав
Материал винтов
Гальванизированная сталь

Принадлежности

Что подходит к VSNC-FTC-M52-MD-G14-FN

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Прочее1
Датчики и кабели16

Плиты и коллекторы11

Катушки и управление24

Крепление4

Документы

Документация

PDFТаблица данных VSNC-FTC-M52-MD-G14-FNPDF · Festo · на русскомPDFКаталог Festo VSNCPDF · на английском · Festo, 2026VSNCВсе исполнения серии35 позиций, подбор по параметрам

FAQ

Частые вопросы

VSNC-FTC-M52-MD-G14-FN: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VSNC-FTC-M52-MD-G14-FN?

Распределитель с электроуправлением Festo VSNC-FTC-M52-MD-G14-FN, артикул 577277: функция — 5/2 или 3/2, изменяемый; присоединение 1 — G1/4; тип конструкции — тарельчатое седло; значение b — 0,15; тип управления — электрический; масса — 400 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VSNC-FTC-M52-MD-G14-FN?

По таблице данных Festo: рабочее давление — 2,5 … 8 бар; температура окружающей среды — −20 … 60 °C; температура среды — −20 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VSNC-FTC-M52-MD-G14-FN?

Материал уплотнений — NBR; материал корпуса — алюминиевый сплав; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VSNC-FTC-M52-MD-G14-FN?

VSNC — распределитель с электроуправлением; FTC — тип монтажа и принцип действия и дополнительная функция: фланцевый монтаж, седельный клапан, переключаемая функция распределителя; M52 — функция распределителя: 5/2-распределитель, моностабильный; MD — способ возврата и ручное управление: механическая пружина, без фиксации, с фиксацией; G14 — пневматическое присоединение: G1/4; FN — пилотное управление: с якорной трубкой 9 мм.

06Какие исполнения есть в серии VSNC, кроме VSNC-FTC-M52-MD-G14-FN?

В серии «Распределитель с электроуправлением VSNC» — 35 позиций. У VSNC-FTC-M52-MD-G14-FN: присоединение 1 — G1/4. Другие варианты (присоединение 1: 1/4 NPT) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VSNC-FTC-M52-MD-G14-FN?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), прочее (1), датчики и кабели (16), плиты и коллекторы (11), катушки и управление (24), крепление (4). Например: QS-G1/4-10, VAMC-B10-20-CH2, KMC-1-230AC-2,5, VABA-B14-FL12-FL14, MGXDH-3/2-1.2-110AC-EX. Подобраны по каталогу Festo для этого размера.

08Есть ли на VSNC-FTC-M52-MD-G14-FN документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VSNC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VSNC-FTC-M52-MD-G14-FN и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VSNC-FTC-M52-MD-G14-FN в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VSNC-FTC-M52-MD-G14-FN — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 577277; ввоз официальный, с грузовой таможенной декларацией.
