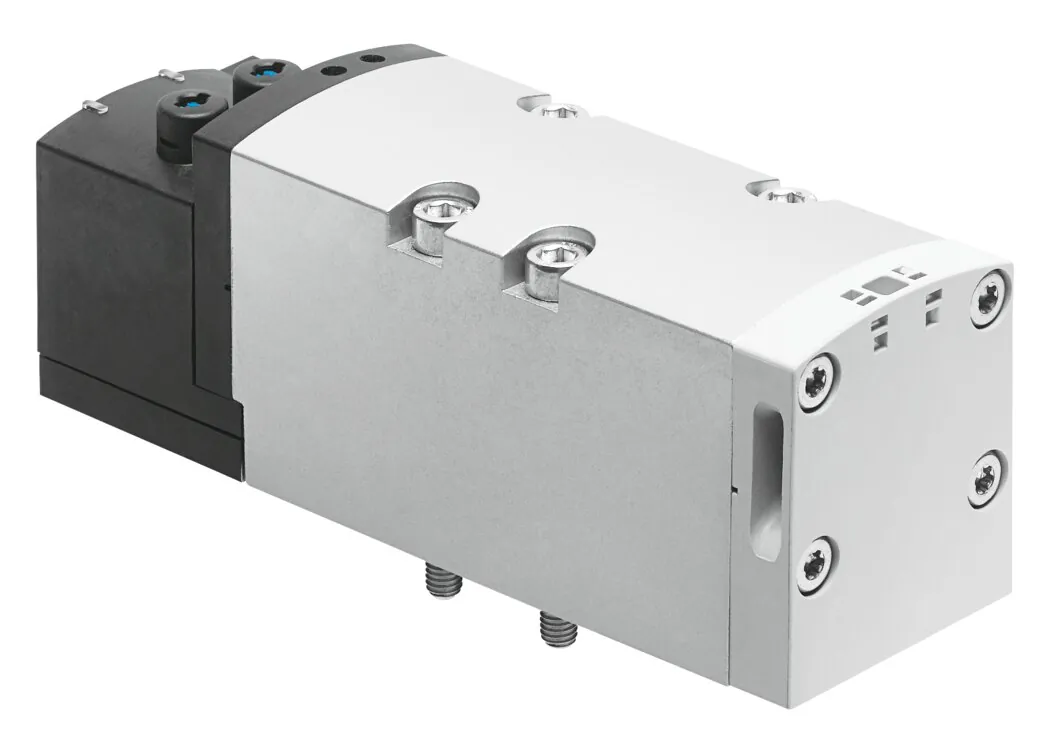

FestoРаспределитель с электроуправлением

VSVA-B-D52-ZD-D2-1T1L

GTIN 4052568207991 Оригинал Festo

Распределитель с электроуправлением Festo VSVA-B-D52-ZD-D2-1T1L: 5/2 бистабильный с доминирующим сигналом; 52 мм; соединительная плита, размер 2 по ISO 5599-2; соединительная плита, размер 2 по ISO 5599-2.

Ширина
52 мм
Тип управления
Электрический
Стандартный номинальный расход
2900 л/мин
Тип конструкции
Золотниковый
Авторизация
C UL us — Recognized (OL)
Масса
732 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Собрать пневмоостров VTSA в конструкторе

Характеристики

Технические данные VSVA-B-D52-ZD-D2-1T1L

Основные

Функция распределителя
5/2 бистабильный с доминирующим сигналом
Тип управления
Электрический
Ширина
52 мм
Стандартный номинальный расход
2900 л/мин
Тип конструкции
Золотниковый
Авторизация
C UL us — Recognized (OL)
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Класс защиты
IP65; NEMA 4
Монтажный шаг
59 мм
Функция быстрого выхлопа
Дросселирующий; Через дроссельную плиту; Через индивидуальную плиту
Тип уплотнения
Мягкий
Положение при сборке
Любое
Соответствует стандарту
ISO 5599-2
Ручное дублирование
Защелкиваемый; Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Направление потока
Любое
Отображение статуса сигнала
LED
Пилотное давление
3 … 10 бар
Расход распределителя
4000 л/мин
Расход распределителя на индивидуальной плите
3400 л/мин
Расход распределителя в составе блока
2900 л/мин
Время переключения, реверс
18 мс
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
1000 мкс
Макс. негативный тестовый импульс с логикой 1
3500 мкс
Номинальный ток обрыва на катушку
165 мА до 30 мс
Номинальный ток с уменьшением тока
35 mА после 30 мс
Характеристики катушки
24 В пост. тока: 4.6 Вт
Импульсная мощность
2,5 кВ
Степень загрязнения
3
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Относительная влажность воздуха
0 — 90 %
Электрическое подключение
Вставной; согласно ISO 5599-2
Тип крепления
На монтажной плите
Подвод пилотного воздуха 12/14
Соединительная плита, размер 2 по ISO 5599-2
Выхлоп пилота, канал 82/84
Не канализированный в соответствии со стандартом канализированный
Пневматическое подключение, канал 1
Соединительная плита, размер 2 по ISO 5599-2
Пневматическое подключение, канал 2
Соединительная плита, размер 2 по ISO 5599-2
Пневматическое подключение, канал 3
Соединительная плита, размер 2 по ISO 5599-2
Пневматическое присоединение, канал 4
Соединительная плита, размер 2 по ISO 5599-2
Пневматическое присоединение, канал 5
Соединительная плита, размер 2 по ISO 5599-2

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
732 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
FPM; HNBR; NBR
Материал корпуса
Алюминиевое литье под давление; PA
Материал винтов
Гальванизированная сталь

Документы

Документация

PDFТаблица данных VSVA-B-D52-ZD-D2-1T1LPDF · Festo · на русскомVSVAВсе исполнения серии470 позиций, подбор по параметрам

FAQ

Частые вопросы

VSVA-B-D52-ZD-D2-1T1L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VSVA-B-D52-ZD-D2-1T1L?

Распределитель с электроуправлением Festo VSVA-B-D52-ZD-D2-1T1L, артикул 560819: ширина — 52 мм; тип управления — электрический; стандартный номинальный расход — 2900 л/мин; тип конструкции — золотниковый; авторизация — C UL us — Recognized (OL); масса — 732 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VSVA-B-D52-ZD-D2-1T1L?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, NEMA 4.

04Из каких материалов изготовлен VSVA-B-D52-ZD-D2-1T1L?

Материал уплотнений — FPM, HNBR, NBR; материал корпуса — алюминиевое литье под давление, PA; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VSVA, кроме VSVA-B-D52-ZD-D2-1T1L?

В серии «Распределитель с электроуправлением VSVA» — 470 позиций. У VSVA-B-D52-ZD-D2-1T1L: функция — 5/2 бистабильный с доминирующим сигналом. Другие варианты (функция: 2x2/2, Н.З., моностабильные; 2x3/2, Н.З., моностабильные; 2x3/2, Н.О., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 5/2 бистабильный; 5/2 моностабильный; 5/3 выхлоп в нейтральной позиции; 5/3 Н.З. и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на VSVA-B-D52-ZD-D2-1T1L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VSVA-B-D52-ZD-D2-1T1L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VSVA-B-D52-ZD-D2-1T1L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VSVA-B-D52-ZD-D2-1T1L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 560819; ввоз официальный, с грузовой таможенной декларацией.
