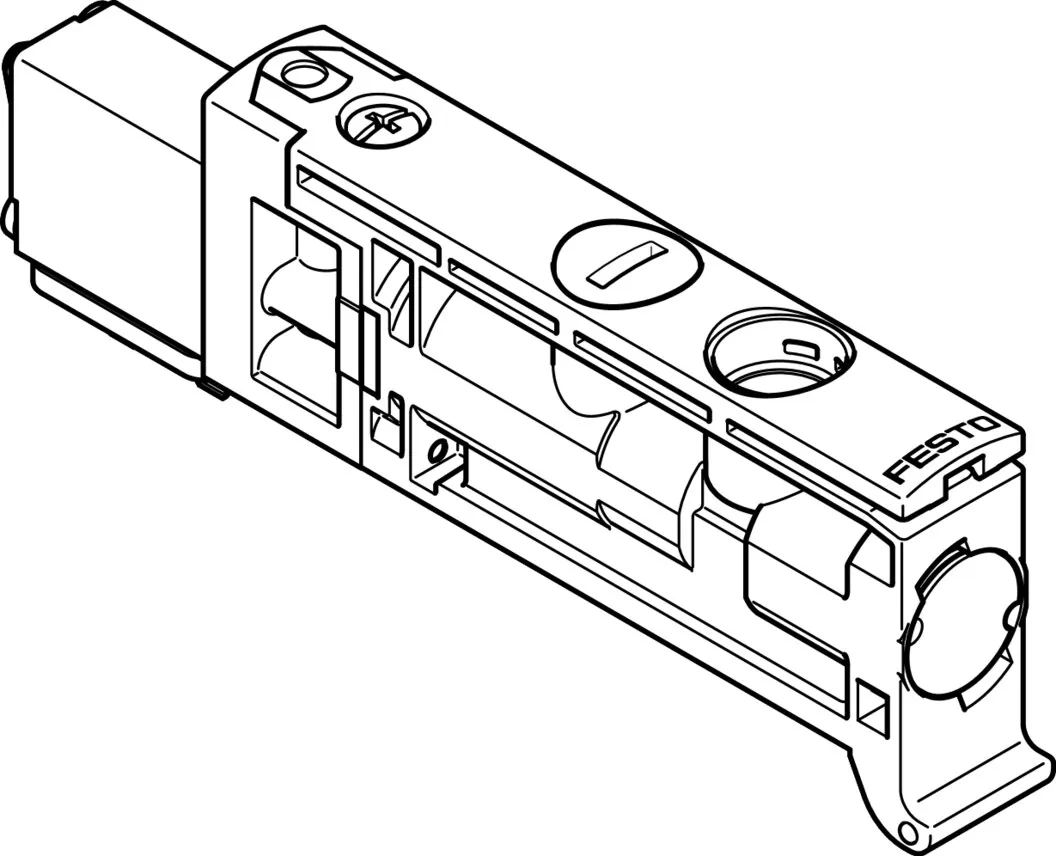

FestoРаспределитель с электроуправлением
VUVB-ST12-M32U-MZH-QX-D-1T1
GTIN 4052568104269 Оригинал Festo
Распределитель с электроуправлением Festo VUVB-ST12-M32U-MZH-QX-D-1T1: 3/2 Н.О., моностабильный; 12 мм; тарельчатый клапан с пружинным возвратом; толкающий.
- Функция
- 3/2 Н.О., моностабильный
- Размер клапана
- 12 мм
- Ручное дублирование
- Толкающий
- Тип управления
- Электрический
- Стандартный номинальный расход
- 240 … 400 л/мин
- Масса
- 29 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Функция
- 3/2 Н.З., моностабильный
- 3/2 Н.О., моностабильный
- 5/2 бистабильный
- 5/2 моностабильный
Ручное дублирование
- Защелкиваемый; Толкающий
- Толкающий
Характеристики
Технические данные VUVB-ST12-M32U-MZH-QX-D-1T1
Основные
- Функция распределителя
- 3/2 Н.О., моностабильный
- Тип управления
- Электрический
- Размер клапана
- 12 мм
- Стандартный номинальный расход
- 240 … 400 л/мин
- Тип конструкции
- Тарельчатый клапан с пружинным возвратом
- Класс защиты
- IP65
- Условный проход
- 4 мм
- Функция быстрого выхлопа
- Не дросселируемый
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Ручное дублирование
- Толкающий
- Тип пилотного управления
- С пилотным управлением
- Питание пилотного каскада
- Внешний
- Направление потока
- Нереверсивный
- Прим. указание по рабочему давлению
- 0 — 0.8 МПа with external pilot air; 0 — 8 бар с внешним питанием пилотов
- Пилотное давление
- 2,8 … 8 бар
- Время выключения
- 14 мс
- Время включения
- 6 мс
- Рабочий цикл
- 100 %
- Макс. позитивный тестовый импульс с логикой 0
- 800 мкс
- Макс. негативный тестовый импульс с логикой 1
- 300 мкс
- Характеристики катушки
- 24 В пост. тока: 1 Вт
- Допустимые колебания напряжения
- +/- 10 %
- Стойкость к вибрации
- Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
- Уровень звукового давления
- 85 дБ(А)
- Электрическое подключение
- Через коллектор
- Тип крепления
- На монтажной плите
- Подвод пилотного воздуха 14
- Монтажная плита
- Пневматическое подключение, канал 1
- Монтажная плита
- Пневматическое подключение, канал 3
- Монтажная плита
- Пневматическое присоединение, канал 5
- Монтажная плита
Условия работы
- Рабочее давление
- 2,8 … 8 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Классификация сопротивления коррозии CRC
- 0 — Нет стойкости к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура среды
- −5 … 60 °C
- Температура окружающей среды
- −5 … 60 °C
Масса
- Вес продукта
- 29,4 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- NBR; TPE-U(PU)
- Материал корпуса
- PA с армированием
- Материал каретки
- Алюминиевый сплав
FAQ
Частые вопросы
VUVB-ST12-M32U-MZH-QX-D-1T1: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у VUVB-ST12-M32U-MZH-QX-D-1T1?
Распределитель с электроуправлением Festo VUVB-ST12-M32U-MZH-QX-D-1T1, артикул 576000: функция — 3/2 Н.О., моностабильный; размер клапана — 12 мм; ручное дублирование — толкающий; тип управления — электрический; стандартный номинальный расход — 240 … 400 л/мин; масса — 29 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает распределитель с электроуправлением?
Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.
03При каком давлении и температуре работает VUVB-ST12-M32U-MZH-QX-D-1T1?
По таблице данных Festo: рабочее давление — 2,8 … 8 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.
04Из каких материалов изготовлен VUVB-ST12-M32U-MZH-QX-D-1T1?
Материал уплотнений — NBR, TPE-U(PU); материал корпуса — PA с армированием; материал каретки — алюминиевый сплав. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии VUVB, кроме VUVB-ST12-M32U-MZH-QX-D-1T1?
В серии «Распределитель с электроуправлением VUVB» — 12 позиций. У VUVB-ST12-M32U-MZH-QX-D-1T1: функция — 3/2 Н.О., моностабильный; ручное дублирование — толкающий. Другие варианты (функция: 3/2 Н.З., моностабильный; 5/2 моностабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на VUVB-ST12-M32U-MZH-QX-D-1T1 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит VUVB-ST12-M32U-MZH-QX-D-1T1 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте VUVB-ST12-M32U-MZH-QX-D-1T1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08VUVB-ST12-M32U-MZH-QX-D-1T1 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 576000; ввоз официальный, с грузовой таможенной декларацией.
