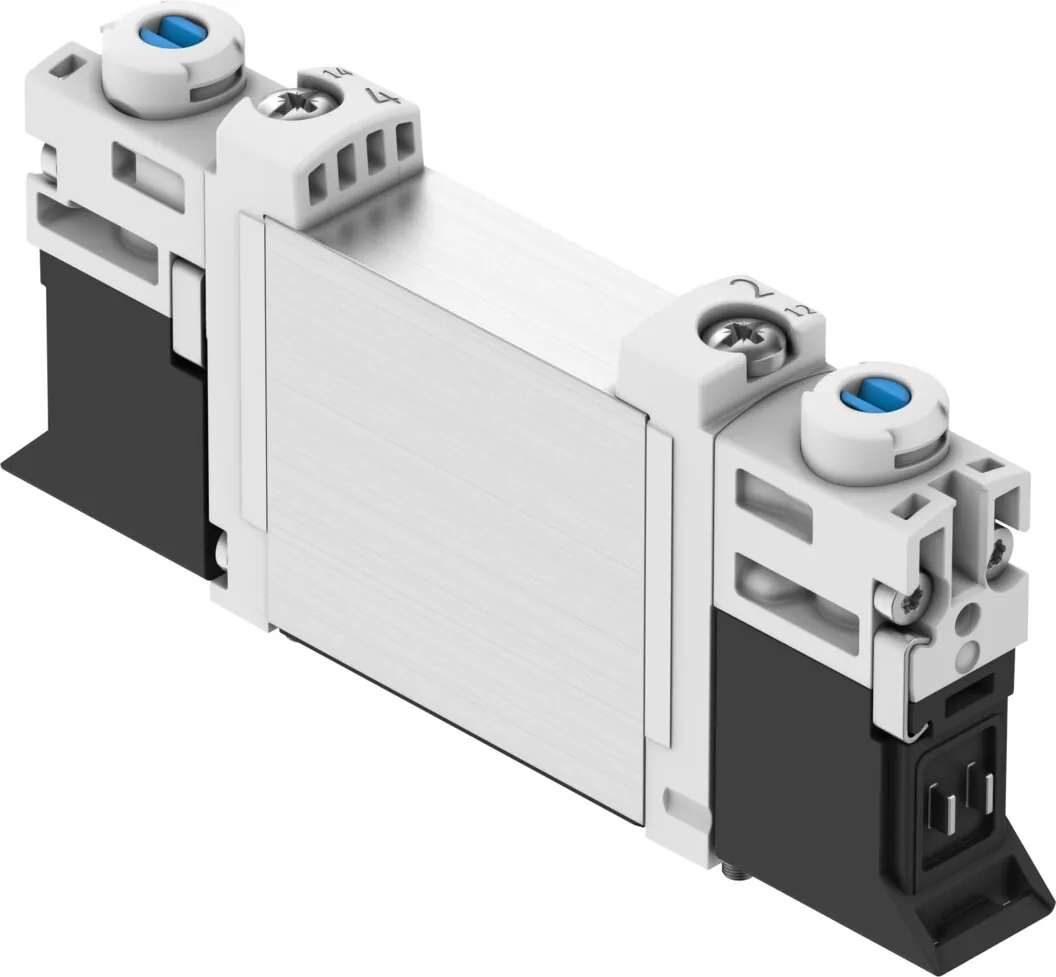

FestoРаспределитель с электроуправлением
VUVG-B10A-P53C-ZT-F-1P3
GTIN 4052568213626 Оригинал Festo
Распределитель с электроуправлением Festo VUVG-B10A-P53C-ZT-F-1P3: этот тип подходит для работы на вакууме.
- Функция
- 5/3 Н.З.
- Размер клапана
- 10 мм
- Питание пилотного каскада
- Внешний
- Тип управления
- Электрический
- Стандартный номинальный расход
- 90 л/мин
- Масса
- 49 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Обозначение
Что означает VUVG-B10A-P53C-ZT-F-1P3
- VUVGСерия
Распределитель с электроуправлением
- B10AТип монтажа и типоразмер
Монтаж на плиту; размер 10, изменённый расход
- P53CФункция распределителя
5/3-распределитель, среднее положение закрыто
- ZTВоздух управления и ручное управление
Внешний; без фиксации, с фиксацией при установке принадлежности
- FПневматическое присоединение
Фланец / плита
- 1P3Номинальное напряжение и электрическое подключение
24 В пост. тока; без электрической плиты
Характеристики
Технические данные VUVG-B10A-P53C-ZT-F-1P3
Основные
- Функция распределителя
- 5/3 Н.З.
- Тип управления
- Электрический
- Размер клапана
- 10 мм
- Стандартный номинальный расход
- 90 л/мин
- Тип конструкции
- Золотниковый
- Тип сброса
- Механическая пружина
- Авторизация
- Знак RCM; c UL us — Recognized (OL)
- Класс защиты
- IP40; IP65; с розеткой
- Условный проход
- 2 мм
- Функция быстрого выхлопа
- Дросселирующий
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Ручное дублирование
- Защелкиваемый; Толкающий; Покрытый
- Тип пилотного управления
- С пилотным управлением
- Питание пилотного каскада
- Внешний
- Перекрытие
- Положительное перекрытие
- Пилотное давление
- 3 … 8 бар
- Пригодность для работы с вакуумом
- Да
- Время выключения
- 25 мс
- Время включения
- 8 мс
- Время переключения, реверс
- 14 мс
- Рабочий цикл
- 100 %
- Макс. позитивный тестовый импульс с логикой 0
- 700 мкс
- Макс. негативный тестовый импульс с логикой 1
- 900 мкс
- Характеристики катушки
- 24 В пост. тока: 1 Вт; 24 В пост. тока: фаза удержания 0.3 Вт, мощность переключения 1.0 Вт
- Допустимые колебания напряжения
- +/- 10 %
- Стойкость к вибрации
- Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
- Ограничение температуры окружающей и рабочей среды
- Без снижения тока удержания; −5 — 50 °C
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
- Электрическое подключение
- Через электрическую соединительную плиту
- Тип крепления
- На мколлекторной плите
Условия работы
- Рабочее давление
- −0,9 … 10 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Классификация сопротивления коррозии CRC
- 2 — Средняя стойкость к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура среды
- −5 … 60 °C
- Рабочая среда пилотного каскада
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Температура окружающей среды
- −5 … 60 °C
Масса
- Вес продукта
- 49 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- HNBR; NBR
- Материал корпуса
- Алюминиевый сплав
FAQ
Частые вопросы
VUVG-B10A-P53C-ZT-F-1P3: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у VUVG-B10A-P53C-ZT-F-1P3?
Распределитель с электроуправлением Festo VUVG-B10A-P53C-ZT-F-1P3, артикул 566450: функция — 5/3 Н.З.; размер клапана — 10 мм; питание пилотного каскада — внешний; тип управления — электрический; стандартный номинальный расход — 90 л/мин; масса — 49 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает распределитель с электроуправлением?
Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.
03При каком давлении и температуре работает VUVG-B10A-P53C-ZT-F-1P3?
По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40, IP65, с розеткой.
04Из каких материалов изготовлен VUVG-B10A-P53C-ZT-F-1P3?
Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевый сплав. Материалы указаны по таблице данных Festo.
05Как расшифровать обозначение VUVG-B10A-P53C-ZT-F-1P3?
VUVG — распределитель с электроуправлением; B10A — тип монтажа и типоразмер: монтаж на плиту, размер 10, изменённый расход; P53C — функция распределителя: 5/3-распределитель, среднее положение закрыто; ZT — воздух управления и ручное управление: внешний, без фиксации, с фиксацией при установке принадлежности; F — пневматическое присоединение: фланец / плита; 1P3 — номинальное напряжение и электрическое подключение: 24 В пост. тока, без электрической плиты.
06Какие исполнения есть в серии VUVG, кроме VUVG-B10A-P53C-ZT-F-1P3?
В серии «Распределитель с электроуправлением VUVG» — 390 позиций. У VUVG-B10A-P53C-ZT-F-1P3: функция — 5/3 Н.З.; размер клапана — 10 мм. Другие варианты (функция: 2x3/2, Н.З., моностабильные; 2x3/2, Н.О., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 3/2 Н.З., моностабильный; 3/2 Н.О., моностабильный; 5/2 бистабильный; 5/2 моностабильный; 5/3 выхлоп в нейтральной позиции и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
07Есть ли на VUVG-B10A-P53C-ZT-F-1P3 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo VUVG-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
08Сколько стоит VUVG-B10A-P53C-ZT-F-1P3 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте VUVG-B10A-P53C-ZT-F-1P3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
09VUVG-B10A-P53C-ZT-F-1P3 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 566450; ввоз официальный, с грузовой таможенной декларацией.
