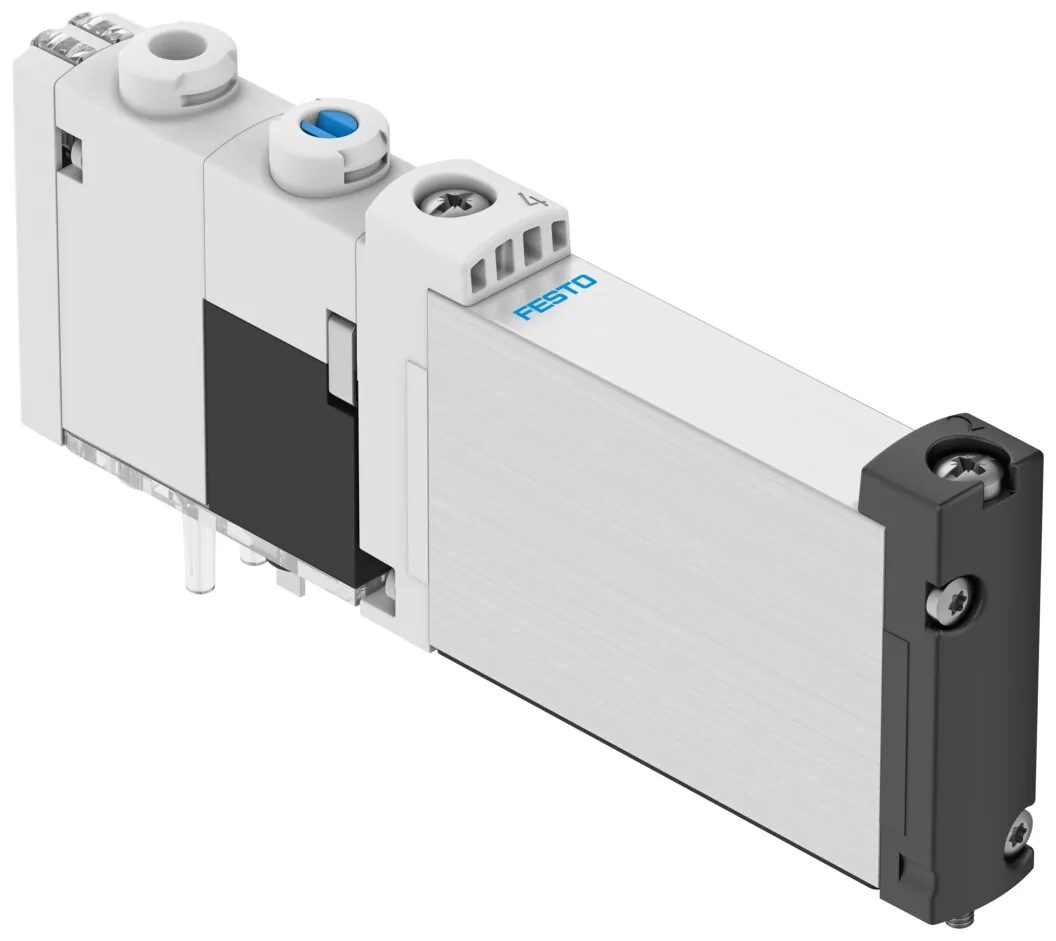

FestoРаспределитель с электроуправлением

VUVG-B10Z-M32U-RZT-F-1T1L-EX2C

GTIN 4052568434786 Оригинал Festo

Распределитель с электроуправлением Festo VUVG-B10Z-M32U-RZT-F-1T1L-EX2C: 3/2 Н.О., моностабильный; 10 мм; внешний.

Функция
3/2 Н.О., моностабильный
Размер клапана
10 мм
Питание пилотного каскада
Внешний
Тип управления
Электрический
Стандартный номинальный расход
130 л/мин
Масса
53 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Размер клапана

Характеристики

Технические данные VUVG-B10Z-M32U-RZT-F-1T1L-EX2C

Основные

Функция распределителя
3/2 Н.О., моностабильный
Тип управления
Электрический
Размер клапана
10 мм
Стандартный номинальный расход
130 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина; Воздушная пружина
Авторизация
C UL us — Recognized (OL)
Класс защиты
IP65; IP67
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Перекрытие
Положительное перекрытие
Отображение статуса сигнала
LED
Пилотное давление
1,5 … 8 бар
Макс. частота переключения
3 Гц
Время выключения
17 мс
Время включения
9 мс
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
1600 мкс
Макс. негативный тестовый импульс с логикой 1
3000 мкс
Характеристики катушки
22 В пост. тока: 1 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
Через коллектор
Тип крепления
На мколлекторной плите

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура среды
−5 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 60 °C

Масса

Вес продукта
53 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминиевый сплав

Документы

Документация

PDFТаблица данных VUVG-B10Z-M32U-RZT-F-1T1L-EX2CPDF · Festo · на русскомVUVGВсе исполнения серии390 позиций, подбор по параметрам

FAQ

Частые вопросы

VUVG-B10Z-M32U-RZT-F-1T1L-EX2C: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VUVG-B10Z-M32U-RZT-F-1T1L-EX2C?

Распределитель с электроуправлением Festo VUVG-B10Z-M32U-RZT-F-1T1L-EX2C, артикул 8041901: функция — 3/2 Н.О., моностабильный; размер клапана — 10 мм; питание пилотного каскада — внешний; тип управления — электрический; стандартный номинальный расход — 130 л/мин; масса — 53 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VUVG-B10Z-M32U-RZT-F-1T1L-EX2C?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, IP67.

04Из каких материалов изготовлен VUVG-B10Z-M32U-RZT-F-1T1L-EX2C?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VUVG, кроме VUVG-B10Z-M32U-RZT-F-1T1L-EX2C?

В серии «Распределитель с электроуправлением VUVG» — 390 позиций. У VUVG-B10Z-M32U-RZT-F-1T1L-EX2C: функция — 3/2 Н.О., моностабильный; размер клапана — 10 мм. Другие варианты (функция: 2x3/2, Н.З., моностабильные; 2x3/2, Н.О., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 3/2 Н.З., моностабильный; 5/2 бистабильный; 5/2 моностабильный; 5/3 выхлоп в нейтральной позиции; 5/3 Н.З. и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на VUVG-B10Z-M32U-RZT-F-1T1L-EX2C документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VUVG-B10Z-M32U-RZT-F-1T1L-EX2C и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VUVG-B10Z-M32U-RZT-F-1T1L-EX2C в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VUVG-B10Z-M32U-RZT-F-1T1L-EX2C — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8041901; ввоз официальный, с грузовой таможенной декларацией.
