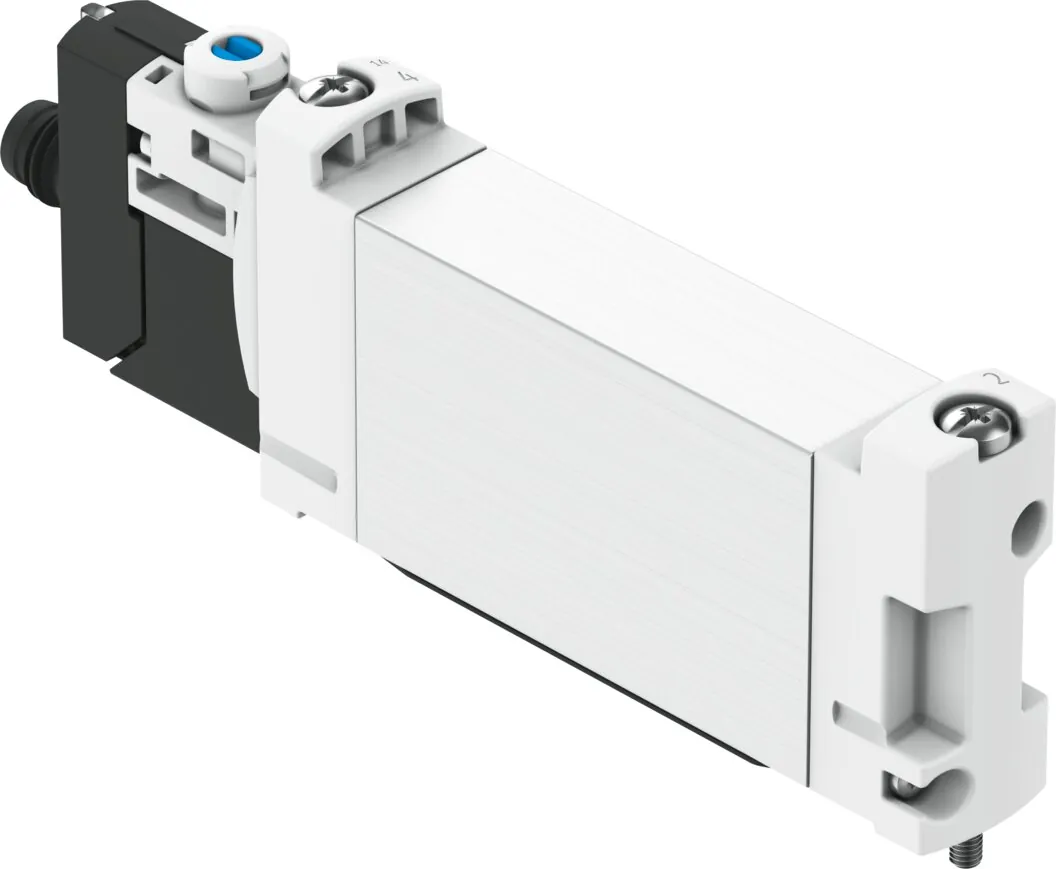

FestoРаспределитель с электроуправлением

VUVG-BK14-M52-AT-F-1R8L-S

GTIN 4052568286996 Оригинал Festo

Распределитель с электроуправлением Festo VUVG-BK14-M52-AT-F-1R8L-S: 5/2 моностабильный; 14 мм; фланец; внутренний.

Функция
5/2 моностабильный
Размер клапана
14 мм
Присоединение 2
Фланец
Питание пилотного каскада
Внутренний
Тип управления
Электрический
Масса
65 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Размер клапана

Присоединение 2

  • G1/4
  • G1/8
  • M3
  • M5
  • M7
  • Фланец

Обозначение

Что означает VUVG-BK14-M52-AT-F-1R8L-S

  1. VUVGСерия

    Распределитель с электроуправлением

  2. BK14Тип монтажа и принцип действия и типоразмер

    Монтаж на плиту; поршневой золотник с уплотнительным кольцом; размер 14

  3. M52Функция распределителя

    5/2-распределитель, моностабильный

  4. ATСпособ возврата и ручное управление

    Пневматическая пружина; без фиксации, с фиксацией при установке принадлежности

  5. FПневматическое присоединение

    Фланец / плита

  6. 1R8LНоминальное напряжение и электрическое подключение и индикация

    24 В пост. тока; отдельный разъём M8, 3 контакта; светодиод

  7. SИсполнение

    Оптимизированное исполнение

Характеристики

Технические данные VUVG-BK14-M52-AT-F-1R8L-S

Основные

Функция распределителя
5/2 моностабильный
Тип управления
Электрический
Размер клапана
14 мм
Стандартный номинальный расход
380 л/мин
Тип конструкции
Поршневой золотник с уплотнительным кольцом
Тип сброса
Воздушная пружина
Авторизация
C UL us — Recognized (OL)
Сертификационный департамент
UL MH19482
Класс защиты
IP65
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Перекрытие
Положительное перекрытие
Отображение статуса сигнала
LED
Макс. частота переключения
2 Гц
Время выключения
24 мс
Время включения
14 мс
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
1600 мкс
Макс. негативный тестовый импульс с логикой 1
3000 мкс
Характеристики катушки
24 В пост. тока: 0.8 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
3-пин; M8x1, A-код по EN 61076-2-104; Разъем
Тип крепления
На мколлекторной плите; со сквозным отверстием
Пневматическое подключение, канал 2
Фланец
Пневматическое присоединение, канал 4
Фланец

Условия работы

Рабочее давление
2,5 … 7 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
−5 … 50 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
65 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминиевый сплав

Документы

Документация

PDFТаблица данных VUVG-BK14-M52-AT-F-1R8L-SPDF · Festo · на русскомPDFКаталог Festo VUVG-GPDF · на английском · Festo, 2026VUVGВсе исполнения серии390 позиций, подбор по параметрам

FAQ

Частые вопросы

VUVG-BK14-M52-AT-F-1R8L-S: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VUVG-BK14-M52-AT-F-1R8L-S?

Распределитель с электроуправлением Festo VUVG-BK14-M52-AT-F-1R8L-S, артикул 8042575: функция — 5/2 моностабильный; размер клапана — 14 мм; присоединение 2 — фланец; питание пилотного каскада — внутренний; тип управления — электрический; масса — 65 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VUVG-BK14-M52-AT-F-1R8L-S?

По таблице данных Festo: рабочее давление — 2,5 … 7 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен VUVG-BK14-M52-AT-F-1R8L-S?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VUVG-BK14-M52-AT-F-1R8L-S?

VUVG — распределитель с электроуправлением; BK14 — тип монтажа и принцип действия и типоразмер: монтаж на плиту, поршневой золотник с уплотнительным кольцом, размер 14; M52 — функция распределителя: 5/2-распределитель, моностабильный; AT — способ возврата и ручное управление: пневматическая пружина, без фиксации, с фиксацией при установке принадлежности; F — пневматическое присоединение: фланец / плита; 1R8L — номинальное напряжение и электрическое подключение и индикация: 24 В пост. тока, отдельный разъём M8, 3 контакта, светодиод. Остальные части — в блоке «Обозначение» на этой странице.

06Какие исполнения есть в серии VUVG, кроме VUVG-BK14-M52-AT-F-1R8L-S?

В серии «Распределитель с электроуправлением VUVG» — 390 позиций. У VUVG-BK14-M52-AT-F-1R8L-S: функция — 5/2 моностабильный; размер клапана — 14 мм; присоединение 2 — фланец. Другие варианты (функция: 2x3/2, Н.З., моностабильные; 5/2 бистабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на VUVG-BK14-M52-AT-F-1R8L-S документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VUVG-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VUVG-BK14-M52-AT-F-1R8L-S и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VUVG-BK14-M52-AT-F-1R8L-S в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VUVG-BK14-M52-AT-F-1R8L-S — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8042575; ввоз официальный, с грузовой таможенной декларацией.
