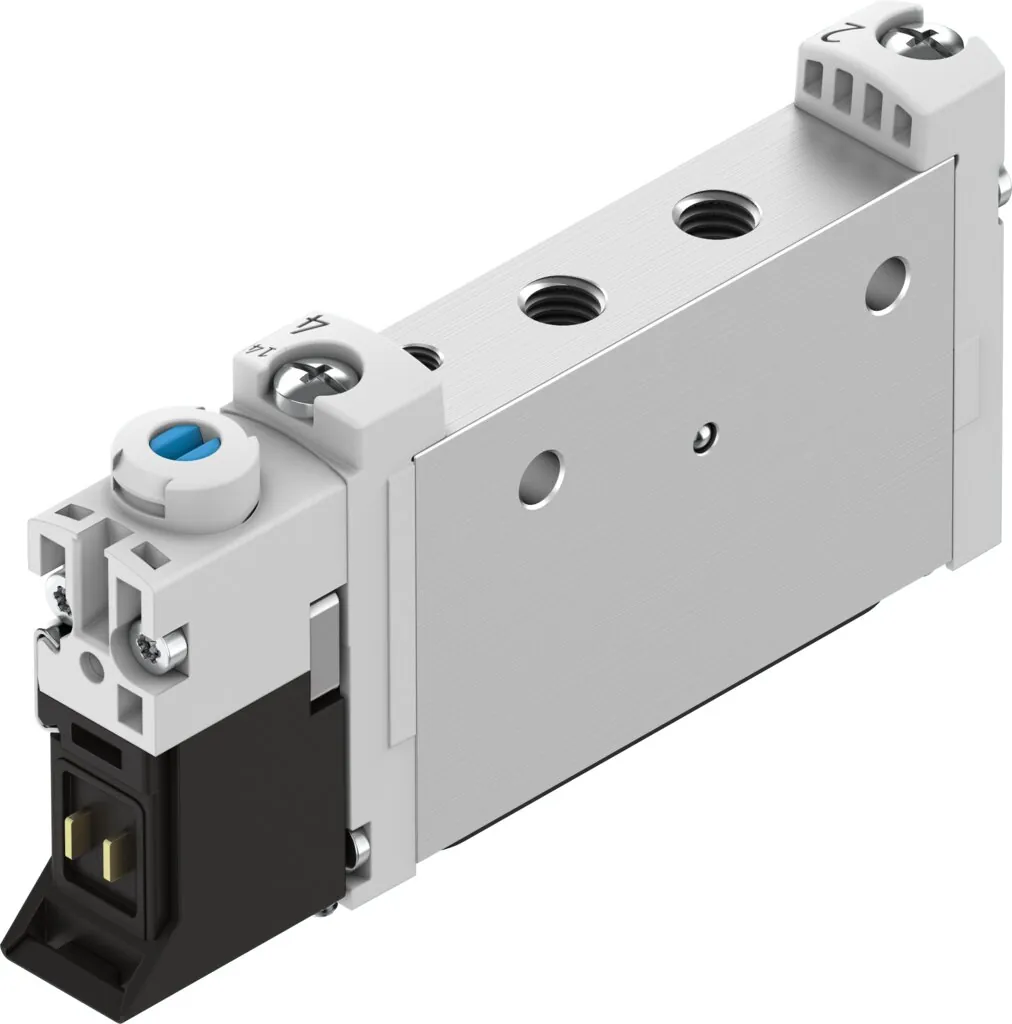

FestoРаспределитель с электроуправлением

VUVG-L10-M52-MT-M5-1P3

GTIN 4052568103231 Оригинал Festo

Распределитель с электроуправлением Festo VUVG-L10-M52-MT-M5-1P3: 5/2 моностабильный; 10 мм; m5; внутренний.

Функция
5/2 моностабильный
Размер клапана
10 мм
Присоединение 2
M5
Питание пилотного каскада
Внутренний
Тип управления
Электрический
Масса
44 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Присоединение 2

Питание пилотного каскада

Обозначение

Что означает VUVG-L10-M52-MT-M5-1P3

  1. VUVGСерия

    Распределитель с электроуправлением

  2. L10Тип монтажа и типоразмер

    Резьбовые присоединения в корпусе; размер 10

  3. M52Функция распределителя

    5/2-распределитель, моностабильный

  4. MTСпособ возврата и ручное управление

    Механическая пружина; без фиксации, с фиксацией при установке принадлежности

  5. M5Пневматическое присоединение

    M5

  6. 1P3Номинальное напряжение и электрическое подключение

    24 В пост. тока; без электрической плиты

Характеристики

Технические данные VUVG-L10-M52-MT-M5-1P3

Основные

Функция распределителя
5/2 моностабильный
Тип управления
Электрический
Размер клапана
10 мм
Стандартный номинальный расход
220 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Авторизация
Знак RCM; c UL us — Recognized (OL)
Класс защиты
IP40; IP65; с розеткой
Условный проход
2,2 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; Толкающий; Покрытый
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Перекрытие
Положительное перекрытие
Пилотное давление
3 … 8 бар
Пригодность для работы с вакуумом
Нет
Время выключения
24 мс
Время включения
8 мс
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
700 мкс
Макс. негативный тестовый импульс с логикой 1
900 мкс
Характеристики катушки
24 В пост. тока: 1 Вт; 24 В пост. тока: фаза удержания 0.3 Вт, мощность переключения 1.0 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Ограничение температуры окружающей и рабочей среды
Без снижения тока удержания; −5 — 50 °C
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
Через электрическую соединительную плиту
Тип крепления
На мколлекторной плите; со сквозным отверстием
Пневматическое подключение, канал 1
M5
Пневматическое подключение, канал 2
M5
Пневматическое присоединение, канал 4
M5
Пневматическое присоединение, канал 5
M5

Условия работы

Рабочее давление
3 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 60 °C
Температура окружающей среды
−5 … 60 °C

Масса

Вес продукта
44 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминиевый сплав

Принадлежности

Что подходит к VUVG-L10-M52-MT-M5-1P3

По разделу «Принадлежности» каталога Festo — для размера 10. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Плиты и коллекторы6
Прочее3
Датчики и кабели11

Крепление7

Документы

Документация

PDFТаблица данных VUVG-L10-M52-MT-M5-1P3PDF · Festo · на русскомPDFКаталог Festo VUVG-GPDF · на английском · Festo, 2026VUVGВсе исполнения серии390 позиций, подбор по параметрам

FAQ

Частые вопросы

VUVG-L10-M52-MT-M5-1P3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VUVG-L10-M52-MT-M5-1P3?

Распределитель с электроуправлением Festo VUVG-L10-M52-MT-M5-1P3, артикул 574351: функция — 5/2 моностабильный; размер клапана — 10 мм; присоединение 2 — M5; питание пилотного каскада — внутренний; тип управления — электрический; масса — 44 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VUVG-L10-M52-MT-M5-1P3?

По таблице данных Festo: рабочее давление — 3 … 8 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40, IP65, с розеткой.

04Из каких материалов изготовлен VUVG-L10-M52-MT-M5-1P3?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VUVG-L10-M52-MT-M5-1P3?

VUVG — распределитель с электроуправлением; L10 — тип монтажа и типоразмер: резьбовые присоединения в корпусе, размер 10; M52 — функция распределителя: 5/2-распределитель, моностабильный; MT — способ возврата и ручное управление: механическая пружина, без фиксации, с фиксацией при установке принадлежности; M5 — пневматическое присоединение: M5; 1P3 — номинальное напряжение и электрическое подключение: 24 В пост. тока, без электрической плиты.

06Какие исполнения есть в серии VUVG, кроме VUVG-L10-M52-MT-M5-1P3?

В серии «Распределитель с электроуправлением VUVG» — 390 позиций. У VUVG-L10-M52-MT-M5-1P3: функция — 5/2 моностабильный; присоединение 2 — M5; питание пилотного каскада — внутренний. Другие варианты (функция: 2x3/2, Н.З., моностабильные; 2x3/2, Н.О., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 5/2 бистабильный; 5/3 выхлоп в нейтральной позиции; 5/3 Н.З.; 5/3 под давлением в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VUVG-L10-M52-MT-M5-1P3?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), плиты и коллекторы (6), прочее (3), датчики и кабели (11), крепление (7). Например: QSM-M5-6, VABB-L1-10-S, VAMC-L1-CD, NEBV-C1SW2L-P-K-10-N-LE2-S9, ASLR-D-L1. Подобраны по каталогу Festo для этого размера.

08Есть ли на VUVG-L10-M52-MT-M5-1P3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VUVG-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VUVG-L10-M52-MT-M5-1P3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VUVG-L10-M52-MT-M5-1P3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VUVG-L10-M52-MT-M5-1P3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 574351; ввоз официальный, с грузовой таможенной декларацией.
