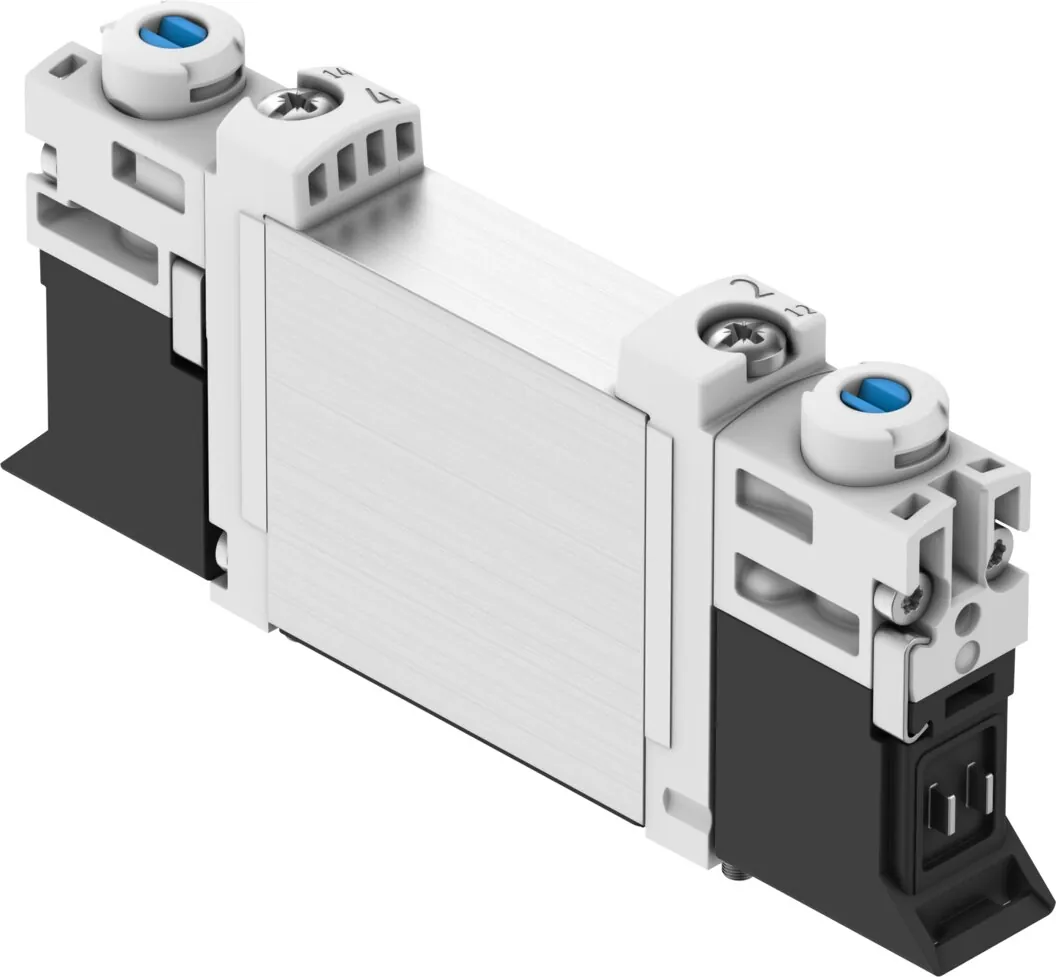

FestoРаспределитель с электроуправлением

VUVG-L10A-M52-MZT-M3-1P3

GTIN 4052568103217 Оригинал Festo

Распределитель с электроуправлением Festo VUVG-L10A-M52-MZT-M3-1P3: этот тип подходит для работы на вакууме.

Функция
5/2 моностабильный
Размер клапана
10 мм
Присоединение 2
M3
Питание пилотного каскада
Внешний
Тип управления
Электрический
Масса
37 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Присоединение 2

  • G1/4
  • G1/8
  • M3
  • M5
  • M7
  • Фланец

Питание пилотного каскада

Обозначение

Что означает VUVG-L10A-M52-MZT-M3-1P3

  1. VUVGСерия

    Распределитель с электроуправлением

  2. L10AТип монтажа и типоразмер

    Резьбовые присоединения в корпусе; размер 10, изменённый расход

  3. M52Функция распределителя

    5/2-распределитель, моностабильный

  4. MZTСпособ возврата и воздух управления и ручное управление

    Механическая пружина; внешний; без фиксации, с фиксацией при установке принадлежности

  5. M3Пневматическое присоединение

    M3

  6. 1P3Номинальное напряжение и электрическое подключение

    24 В пост. тока; без электрической плиты

Характеристики

Технические данные VUVG-L10A-M52-MZT-M3-1P3

Основные

Функция распределителя
5/2 моностабильный
Тип управления
Электрический
Размер клапана
10 мм
Стандартный номинальный расход
80 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Авторизация
Знак RCM; c UL us — Recognized (OL)
Класс защиты
IP40; IP65; с розеткой
Условный проход
1,4 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; Толкающий; Покрытый
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Перекрытие
Положительное перекрытие
Пилотное давление
3 … 8 бар
Пригодность для работы с вакуумом
Да
Время выключения
21 мс
Время включения
7 мс
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
700 мкс
Макс. негативный тестовый импульс с логикой 1
900 мкс
Характеристики катушки
24 В пост. тока: 1 Вт; 24 В пост. тока: фаза удержания 0.3 Вт, мощность переключения 1.0 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Ограничение температуры окружающей и рабочей среды
Без снижения тока удержания; −5 — 50 °C
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
Через электрическую соединительную плиту
Тип крепления
На мколлекторной плите; со сквозным отверстием
Подвод пилотного воздуха 12/14
M3
Пневматическое подключение, канал 1
M3
Пневматическое подключение, канал 2
M3
Пневматическое присоединение, канал 4
M3
Пневматическое присоединение, канал 5
M3

Условия работы

Рабочее давление
−0,9 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 60 °C

Масса

Вес продукта
37 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминиевый сплав

Принадлежности

Что подходит к VUVG-L10A-M52-MZT-M3-1P3

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха17

Документы

Документация

PDFТаблица данных VUVG-L10A-M52-MZT-M3-1P3PDF · Festo · на русскомPDFКаталог Festo VUVG-GPDF · на английском · Festo, 2026VUVGВсе исполнения серии390 позиций, подбор по параметрам

FAQ

Частые вопросы

VUVG-L10A-M52-MZT-M3-1P3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VUVG-L10A-M52-MZT-M3-1P3?

Распределитель с электроуправлением Festo VUVG-L10A-M52-MZT-M3-1P3, артикул 574346: функция — 5/2 моностабильный; размер клапана — 10 мм; присоединение 2 — M3; питание пилотного каскада — внешний; тип управления — электрический; масса — 37 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VUVG-L10A-M52-MZT-M3-1P3?

По таблице данных Festo: рабочее давление — −0,9 … 8 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40, IP65, с розеткой.

04Из каких материалов изготовлен VUVG-L10A-M52-MZT-M3-1P3?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VUVG-L10A-M52-MZT-M3-1P3?

VUVG — распределитель с электроуправлением; L10A — тип монтажа и типоразмер: резьбовые присоединения в корпусе, размер 10, изменённый расход; M52 — функция распределителя: 5/2-распределитель, моностабильный; MZT — способ возврата и воздух управления и ручное управление: механическая пружина, внешний, без фиксации, с фиксацией при установке принадлежности; M3 — пневматическое присоединение: M3; 1P3 — номинальное напряжение и электрическое подключение: 24 В пост. тока, без электрической плиты.

06Какие исполнения есть в серии VUVG, кроме VUVG-L10A-M52-MZT-M3-1P3?

В серии «Распределитель с электроуправлением VUVG» — 390 позиций. У VUVG-L10A-M52-MZT-M3-1P3: функция — 5/2 моностабильный; присоединение 2 — M3; питание пилотного каскада — внешний. Другие варианты (функция: 5/2 бистабильный, 5/3 выхлоп в нейтральной позиции, 5/3 Н.З., 5/3 под давлением в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VUVG-L10A-M52-MZT-M3-1P3?

В блоке «Принадлежности» на этой странице: подключение воздуха (17). Например: QSM-M3-4. Подобраны по каталогу Festo для этого размера.

08Есть ли на VUVG-L10A-M52-MZT-M3-1P3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VUVG-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VUVG-L10A-M52-MZT-M3-1P3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VUVG-L10A-M52-MZT-M3-1P3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VUVG-L10A-M52-MZT-M3-1P3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 574346; ввоз официальный, с грузовой таможенной декларацией.
