FestoРаспределитель с электроуправлением

VUVG-L18-M52-MT-G14-1R8L

GTIN 4052568258993 Оригинал Festo

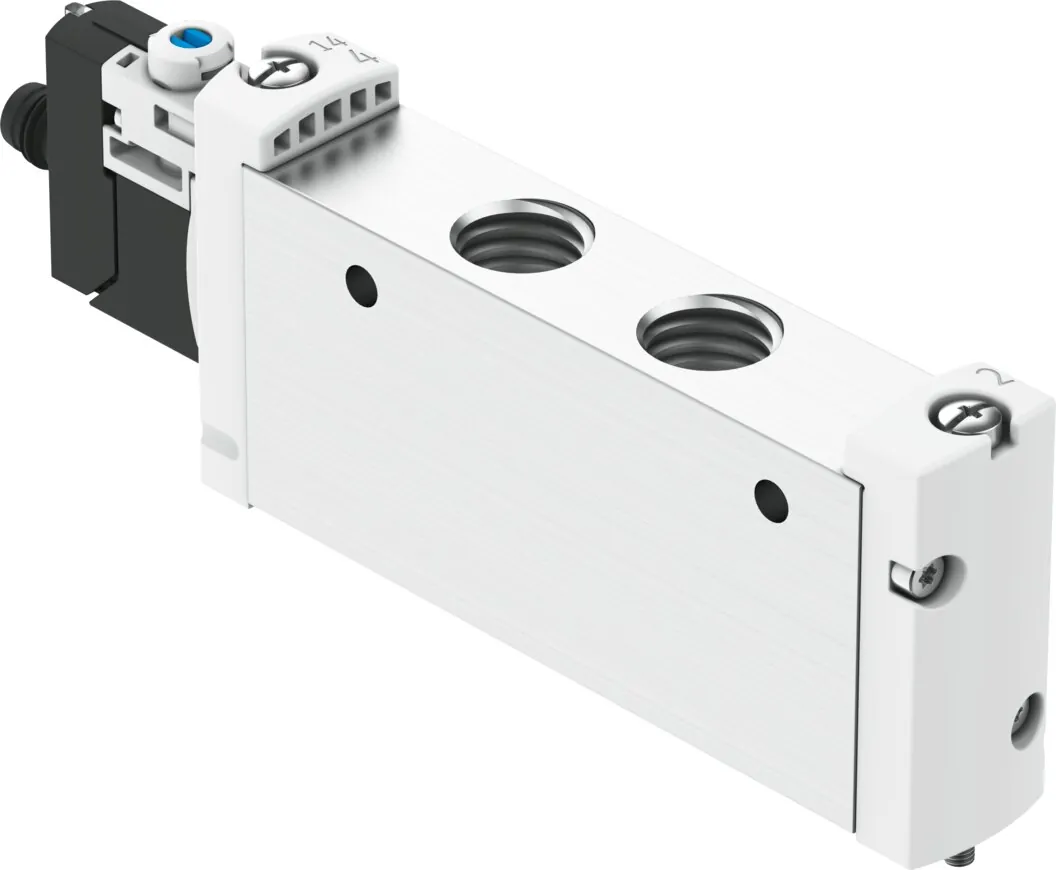

Распределитель с электроуправлением Festo VUVG-L18-M52-MT-G14-1R8L: 5/2 моностабильный; 18 мм; g1/4; внутренний.

Функция
5/2 моностабильный
Размер клапана
18 мм
Присоединение 2
G1/4
Питание пилотного каскада
Внутренний
Тип управления
Электрический
Масса
154 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Питание пилотного каскада

Обозначение

Что означает VUVG-L18-M52-MT-G14-1R8L

  1. VUVGСерия

    Распределитель с электроуправлением

  2. L18Тип монтажа и типоразмер

    Резьбовые присоединения в корпусе; размер 18

  3. M52Функция распределителя

    5/2-распределитель, моностабильный

  4. MTСпособ возврата и ручное управление

    Механическая пружина; без фиксации, с фиксацией при установке принадлежности

  5. G14Пневматическое присоединение

    G1/4

  6. 1R8LНоминальное напряжение и электрическое подключение и индикация

    24 В пост. тока; отдельный разъём M8, 3 контакта; светодиод

Характеристики

Технические данные VUVG-L18-M52-MT-G14-1R8L

Основные

Функция распределителя
5/2 моностабильный
Тип управления
Электрический
Размер клапана
18 мм
Стандартный номинальный расход
1300 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Авторизация
Знак RCM; c UL us — Recognized (OL)
Класс защиты
IP65; с розеткой
Условный проход
6,9 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; Толкающий; Покрытый
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Перекрытие
Неопределённое перекрытие
Пилотное давление
3 … 8 бар
Время выключения
45 мс
Время включения
10 мс
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
700 мкс
Макс. негативный тестовый импульс с логикой 1
900 мкс
Характеристики катушки
24 В пост. тока: 1 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Ограничение температуры окружающей и рабочей среды
Без снижения тока удержания; −5 — 50 °C
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
Через электрическую соединительную плиту
Тип крепления
На мколлекторной плите; со сквозным отверстием
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое присоединение, канал 4
G1/4
Пневматическое присоединение, канал 5
G1/4

Условия работы

Рабочее давление
3 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 60 °C
Температура окружающей среды
−5 … 60 °C

Масса

Вес продукта
154 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминиевый сплав

Принадлежности

Что подходит к VUVG-L18-M52-MT-G14-1R8L

По разделу «Принадлежности» каталога Festo — для размера 18. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Плиты и коллекторы2
Прочее3
Датчики и кабели10

Крепление7

Документы

Документация

PDFТаблица данных VUVG-L18-M52-MT-G14-1R8LPDF · Festo · на русскомPDFКаталог Festo VUVG-GPDF · на английском · Festo, 2026VUVGВсе исполнения серии390 позиций, подбор по параметрам

FAQ

Частые вопросы

VUVG-L18-M52-MT-G14-1R8L: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VUVG-L18-M52-MT-G14-1R8L?

Распределитель с электроуправлением Festo VUVG-L18-M52-MT-G14-1R8L, артикул 8031532: функция — 5/2 моностабильный; размер клапана — 18 мм; присоединение 2 — G1/4; питание пилотного каскада — внутренний; тип управления — электрический; масса — 154 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VUVG-L18-M52-MT-G14-1R8L?

По таблице данных Festo: рабочее давление — 3 … 8 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, с розеткой.

04Из каких материалов изготовлен VUVG-L18-M52-MT-G14-1R8L?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VUVG-L18-M52-MT-G14-1R8L?

VUVG — распределитель с электроуправлением; L18 — тип монтажа и типоразмер: резьбовые присоединения в корпусе, размер 18; M52 — функция распределителя: 5/2-распределитель, моностабильный; MT — способ возврата и ручное управление: механическая пружина, без фиксации, с фиксацией при установке принадлежности; G14 — пневматическое присоединение: G1/4; 1R8L — номинальное напряжение и электрическое подключение и индикация: 24 В пост. тока, отдельный разъём M8, 3 контакта, светодиод.

06Какие исполнения есть в серии VUVG, кроме VUVG-L18-M52-MT-G14-1R8L?

В серии «Распределитель с электроуправлением VUVG» — 390 позиций. У VUVG-L18-M52-MT-G14-1R8L: функция — 5/2 моностабильный; питание пилотного каскада — внутренний. Другие варианты (функция: 2x3/2, Н.З., моностабильные; 2x3/2, Н.О., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 5/2 бистабильный; 5/3 выхлоп в нейтральной позиции; 5/3 Н.З.; 5/3 под давлением в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VUVG-L18-M52-MT-G14-1R8L?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), плиты и коллекторы (2), прочее (3), датчики и кабели (10), крепление (7). Например: QS-G1/4-10, VABB-L1-18, VAMC-L1-CD, NEBV-C1SW2L-P-K-2.5-N-LE2-S9, ASLR-D-L1. Подобраны по каталогу Festo для этого размера.

08Есть ли на VUVG-L18-M52-MT-G14-1R8L документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VUVG-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VUVG-L18-M52-MT-G14-1R8L и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VUVG-L18-M52-MT-G14-1R8L в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VUVG-L18-M52-MT-G14-1R8L — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8031532; ввоз официальный, с грузовой таможенной декларацией.
