FestoРаспределитель с электроуправлением

VUVS-LK20-B52-D-G18-1C1-S

GTIN 4052568287115 Оригинал Festo

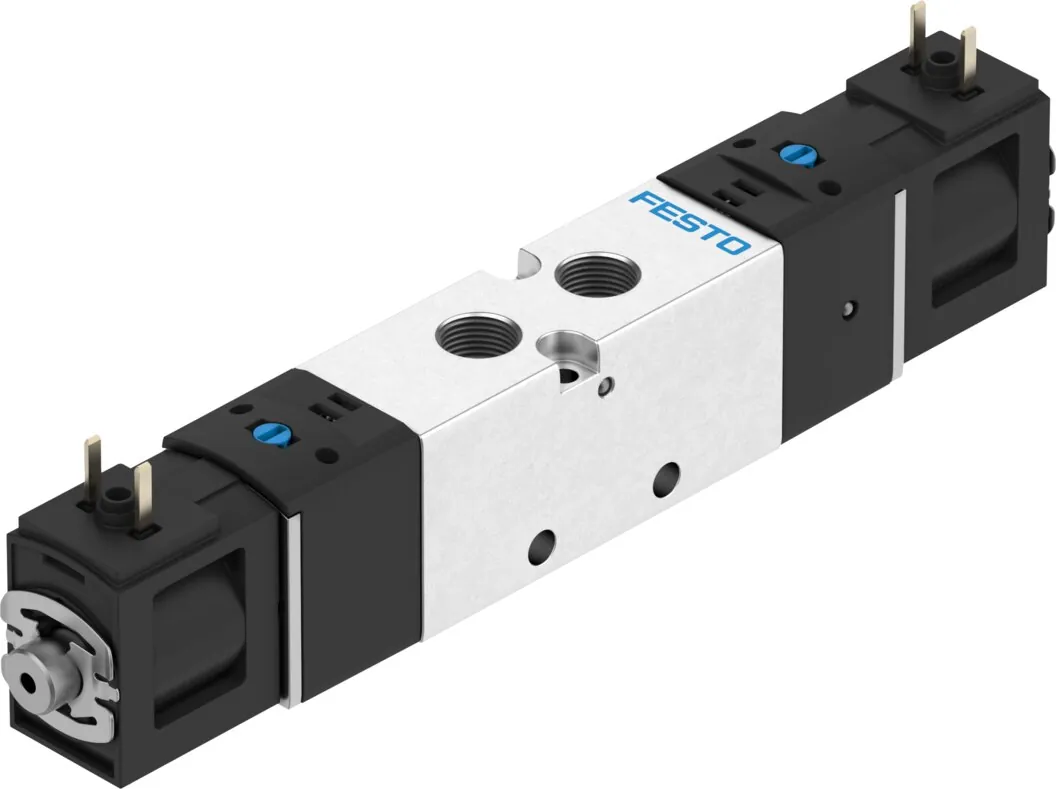

Распределитель с электроуправлением Festo VUVS-LK20-B52-D-G18-1C1-S: 5/2 бистабильный; 21 мм; g1/8; 24 В пост. тока: 2.4 Вт.

Функция
5/2 бистабильный
Размер клапана
21 мм
Присоединение 1
G1/8
Характеристики катушки
24 В пост. тока: 2.4 Вт
Тип управления
Электрический
Масса
200 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Характеристики катушки

  • 2.4 Вт
  • 2.6 Вт
  • 3.3 Вт
  • Электромагнитные катушки заказываются…

Собрать пневмоостров VTUS в конструкторе

Обозначение

Что означает VUVS-LK20-B52-D-G18-1C1-S

  1. VUVSСерия

    Распределитель с электроуправлением

  2. LK20Тип монтажа и принцип действия и типоразмер

    Резьбовые присоединения в корпусе; поршневой золотник с уплотнительным кольцом; размер 20

  3. B52Функция распределителя

    5/2-распределитель, бистабильный

  4. DРучное управление

    Без фиксации, с фиксацией

  5. G18Пневматическое присоединение

    G1/8

  6. 1C1Номинальное напряжение и электрическое подключение

    24 В пост. тока; разъём, форма C по EN 175301-803

  7. SИсполнение

    Оптимизированное исполнение

Характеристики

Технические данные VUVS-LK20-B52-D-G18-1C1-S

Основные

Функция распределителя
5/2 бистабильный
Тип управления
Электрический
Размер клапана
21 мм
Стандартный номинальный расход
550 л/мин
Тип конструкции
Золотниковый
Класс защиты
IP65; с розеткой; по IEC 60529
Условный проход
5,2 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Перекрытие
Положительное перекрытие
Значение b
0,38
Значение С
2,66 л/(с·бар)
Время переключения, реверс
10 мс
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
2700 мкс
Макс. негативный тестовый импульс с логикой 1
1100 мкс
Характеристики катушки
24 В пост. тока: 2.4 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
Расположение контактов тип С по EN 175301-803; по EN 175301-803
Тип крепления
На мколлекторной плите; со сквозным отверстием
Присоединение продувочного канала
Не направленный
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 2
G1/8
Пневматическое подключение, канал 3
G1/8
Пневматическое присоединение, канал 4
G1/8
Пневматическое присоединение, канал 5
G1/8

Условия работы

Рабочее давление
1,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
−5 … 50 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
200 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминиевый сплав
Материал каретки
Алюминиевый сплав

Принадлежности

Что подходит к VUVS-LK20-B52-D-G18-1C1-S

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных VUVS-LK20-B52-D-G18-1C1-SPDF · Festo · на русскомPDFКаталог Festo VTUS-GPDF · на английском · Festo, 2026VUVSВсе исполнения серии281 позиция, подбор по параметрам

FAQ

Частые вопросы

VUVS-LK20-B52-D-G18-1C1-S: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VUVS-LK20-B52-D-G18-1C1-S?

Распределитель с электроуправлением Festo VUVS-LK20-B52-D-G18-1C1-S, артикул 8043215: функция — 5/2 бистабильный; размер клапана — 21 мм; присоединение 1 — G1/8; характеристики катушки — 24 В пост. тока: 2.4 Вт; тип управления — электрический; масса — 200 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VUVS-LK20-B52-D-G18-1C1-S?

По таблице данных Festo: рабочее давление — 1,5 … 8 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, с розеткой, по IEC 60529.

04Из каких материалов изготовлен VUVS-LK20-B52-D-G18-1C1-S?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевый сплав; материал каретки — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VUVS-LK20-B52-D-G18-1C1-S?

VUVS — распределитель с электроуправлением; LK20 — тип монтажа и принцип действия и типоразмер: резьбовые присоединения в корпусе, поршневой золотник с уплотнительным кольцом, размер 20; B52 — функция распределителя: 5/2-распределитель, бистабильный; D — ручное управление: без фиксации, с фиксацией; G18 — пневматическое присоединение: G1/8; 1C1 — номинальное напряжение и электрическое подключение: 24 В пост. тока, разъём, форма C по EN 175301-803; S — исполнение: оптимизированное исполнение.

06Какие исполнения есть в серии VUVS, кроме VUVS-LK20-B52-D-G18-1C1-S?

В серии «Распределитель с электроуправлением VUVS» — 281 позиция. У VUVS-LK20-B52-D-G18-1C1-S: функция — 5/2 бистабильный; характеристики катушки — 2.4 Вт. Другие варианты (функция: 3/2 Н.З., моностабильный; 5/2 моностабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VUVS-LK20-B52-D-G18-1C1-S?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

08Есть ли на VUVS-LK20-B52-D-G18-1C1-S документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VTUS-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VUVS-LK20-B52-D-G18-1C1-S и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VUVS-LK20-B52-D-G18-1C1-S в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VUVS-LK20-B52-D-G18-1C1-S — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8043215; ввоз официальный, с грузовой таможенной декларацией.
