FestoРаспределитель с электроуправлением

VUVS-LT25-B52-ZD-G14-F8

GTIN 4052568294144 Оригинал Festo

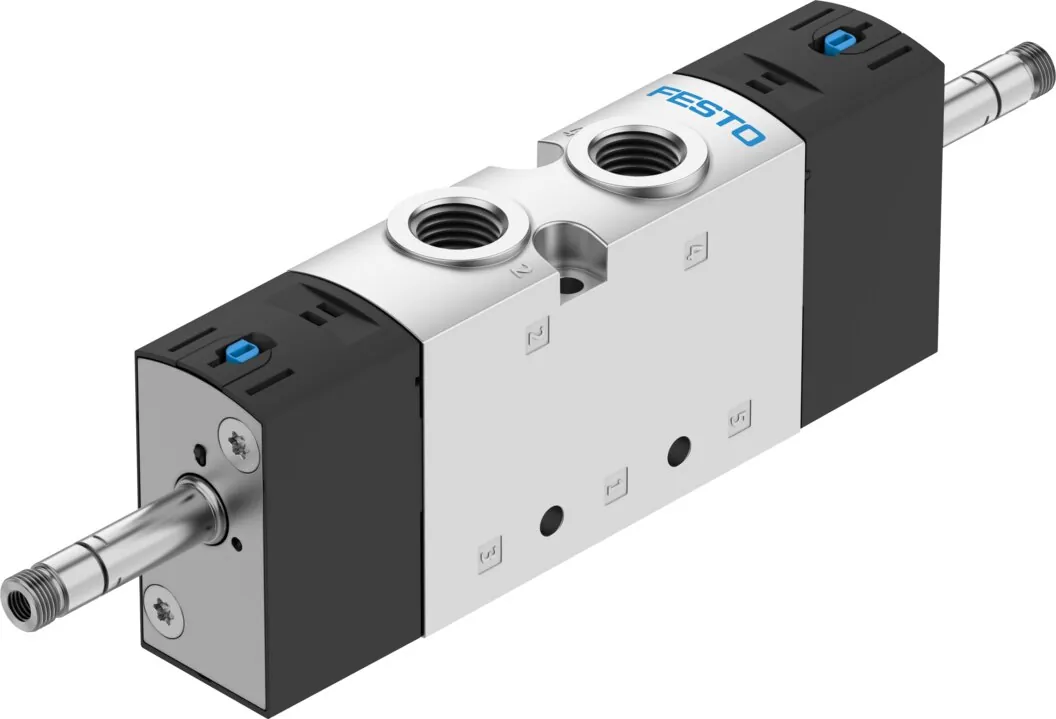

Распределитель с электроуправлением Festo VUVS-LT25-B52-ZD-G14-F8: 5/2 бистабильный; 26,5 мм; g1/4; электромагнитные катушки заказываются отдельно.

Функция
5/2 бистабильный
Размер клапана
26,5 мм
Присоединение 1
G1/4
Тип управления
Электрический
Стандартный номинальный расход
1000 л/мин
Масса
310 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Характеристики катушки

  • 2.4 Вт
  • 2.6 Вт
  • 3.3 Вт
  • Электромагнитные катушки заказываются…

Обозначение

Что означает VUVS-LT25-B52-ZD-G14-F8

  1. VUVSСерия

    Распределитель с электроуправлением

  2. LT25Тип монтажа и принцип действия и типоразмер

    Резьбовые присоединения в корпусе; седельный клапан; размер 25

  3. B52Функция распределителя

    5/2-распределитель, бистабильный

  4. ZDВоздух управления и ручное управление

    Внешний; без фиксации, с фиксацией

  5. G14Пневматическое присоединение

    G1/4

  6. F8Пилотное управление

    С якорной трубкой 8 мм, удлинённой

Характеристики

Технические данные VUVS-LT25-B52-ZD-G14-F8

Основные

Функция распределителя
5/2 бистабильный
Тип управления
Электрический
Размер клапана
26,5 мм
Стандартный номинальный расход
1000 л/мин
Тип конструкции
Тарельчатое седло
Авторизация
C UL us — Recognized (OL)
Условный проход
6,6 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Направление потока
Нереверсивный
Перекрытие
Отрицательное перекрытие
Пилотное давление
1,5 … 10 бар
Значение b
0,2
Значение С
4,6 л/(с·бар)
Время переключения, реверс
10 мс
Макс. позитивный тестовый импульс с логикой 0
2000 мкс
Макс. негативный тестовый импульс с логикой 1
3600 мкс
Характеристики катушки
Электромагнитные катушки заказываются отдельно
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Тип крепления
На мколлекторной плите; со сквозным отверстием
Присоединение продувочного канала
Не направленный
Выхлоп пилота, канал 82
M5
Выхлоп пилота, канал 84
M5
Подвод пилотного воздуха 12
M5
Подвод пилотного воздуха 14
M5
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4
Пневматическое присоединение, канал 4
G1/4
Пневматическое присоединение, канал 5
G1/4

Условия работы

Рабочее давление
1,5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
310 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR; TPE-U(PU)
Материал корпуса
Алюминиевое литье под давление; Окрашен
Материал винтов
Гальванизированная сталь

Принадлежности

Что подходит к VUVS-LT25-B52-ZD-G14-F8

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных VUVS-LT25-B52-ZD-G14-F8PDF · Festo · на русскомPDFКаталог Festo VTUS-GPDF · на английском · Festo, 2026VUVSВсе исполнения серии281 позиция, подбор по параметрам

FAQ

Частые вопросы

VUVS-LT25-B52-ZD-G14-F8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VUVS-LT25-B52-ZD-G14-F8?

Распределитель с электроуправлением Festo VUVS-LT25-B52-ZD-G14-F8, артикул 8035189: функция — 5/2 бистабильный; размер клапана — 26,5 мм; присоединение 1 — G1/4; тип управления — электрический; стандартный номинальный расход — 1000 л/мин; масса — 310 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VUVS-LT25-B52-ZD-G14-F8?

По таблице данных Festo: рабочее давление — 1,5 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VUVS-LT25-B52-ZD-G14-F8?

Материал уплотнений — HNBR, NBR, TPE-U(PU); материал корпуса — алюминиевое литье под давление, окрашен; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VUVS-LT25-B52-ZD-G14-F8?

VUVS — распределитель с электроуправлением; LT25 — тип монтажа и принцип действия и типоразмер: резьбовые присоединения в корпусе, седельный клапан, размер 25; B52 — функция распределителя: 5/2-распределитель, бистабильный; ZD — воздух управления и ручное управление: внешний, без фиксации, с фиксацией; G14 — пневматическое присоединение: G1/4; F8 — пилотное управление: с якорной трубкой 8 мм, удлинённой.

06Какие исполнения есть в серии VUVS, кроме VUVS-LT25-B52-ZD-G14-F8?

В серии «Распределитель с электроуправлением VUVS» — 281 позиция. У VUVS-LT25-B52-ZD-G14-F8: функция — 5/2 бистабильный. Другие варианты (функция: 2x3/2, Н.З., моностабильные; 2x3/2, Н.О., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 3/2 Н.З., моностабильный; 3/2 Н.О., моностабильный; 5/2 моностабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VUVS-LT25-B52-ZD-G14-F8?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

08Есть ли на VUVS-LT25-B52-ZD-G14-F8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VTUS-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VUVS-LT25-B52-ZD-G14-F8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VUVS-LT25-B52-ZD-G14-F8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VUVS-LT25-B52-ZD-G14-F8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8035189; ввоз официальный, с грузовой таможенной декларацией.
