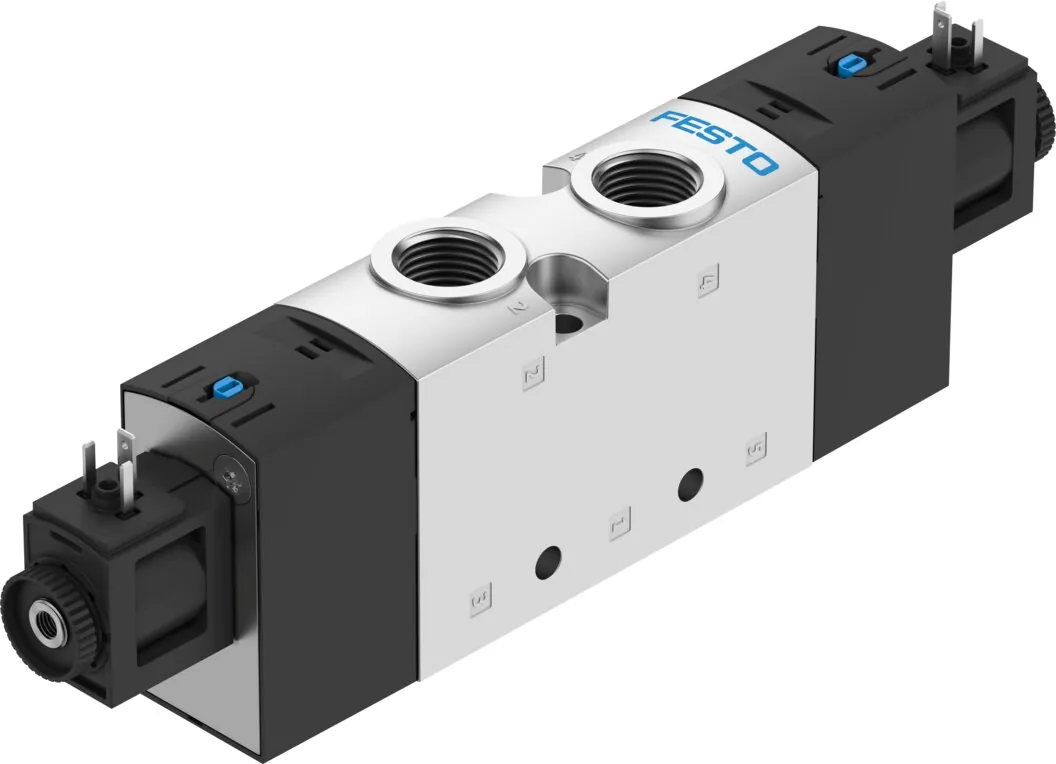

FestoРаспределитель с электроуправлением

VUVS-LT30-T32C-MZD-G38-F8-1C1

GTIN 4052568429775 Оригинал Festo

Распределитель с электроуправлением Festo VUVS-LT30-T32C-MZD-G38-F8-1C1: 2x3/2, Н.З., моностабильные; 31 мм; g3/8; 24 В пост. тока: 3.3 Вт.

Функция
2x3/2, Н.З., моностабильные
Размер клапана
31 мм
Присоединение 1
G3/8
Характеристики катушки
24 В пост. тока: 3.3 Вт
Тип управления
Электрический
Масса
543 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Характеристики катушки

Собрать пневмоостров VTUS в конструкторе

Обозначение

Что означает VUVS-LT30-T32C-MZD-G38-F8-1C1

  1. VUVSСерия

    Распределитель с электроуправлением

  2. LT30Тип монтажа и принцип действия и типоразмер

    Резьбовые присоединения в корпусе; седельный клапан; размер 30

  3. T32CФункция распределителя

    2 × 3/2-распределитель, нормально закрытый

  4. MZDСпособ возврата и воздух управления и ручное управление

    Механическая пружина; внешний; без фиксации, с фиксацией

  5. G38Пневматическое присоединение

    G3/8

  6. F8Пилотное управление

    С якорной трубкой 8 мм, удлинённой

  7. 1C1Номинальное напряжение и электрическое подключение

    24 В пост. тока; разъём, форма C по EN 175301-803

Характеристики

Технические данные VUVS-LT30-T32C-MZD-G38-F8-1C1

Основные

Функция распределителя
2x3/2, Н.З., моностабильные
Тип управления
Электрический
Размер клапана
31 мм
Стандартный номинальный расход
1600 л/мин
Тип конструкции
Тарельчатое седло
Тип сброса
Механическая пружина
Авторизация
C UL us — Recognized (OL)
Класс защиты
IP65; с розеткой; по IEC 60529
Условный проход
7,9 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Направление потока
Нереверсивный
Перекрытие
Отрицательное перекрытие
Пилотное давление
2,5 … 10 бар
Значение b
0,4
Значение С
6 л/(с·бар)
Время выключения
33 мс
Время включения
13 мс
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
2000 мкс
Макс. негативный тестовый импульс с логикой 1
3600 мкс
Характеристики катушки
24 В пост. тока: 3.3 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
Расположение контактов тип С по EN 175301-803; по EN 175301-803
Тип крепления
На мколлекторной плите; со сквозным отверстием
Присоединение продувочного канала
Не направленный
Выхлоп пилота, канал 82
M5
Выхлоп пилота, канал 84
M5
Подвод пилотного воздуха 12
G1/8
Подвод пилотного воздуха 14
G1/8
Пневматическое подключение, канал 1
G3/8
Пневматическое подключение, канал 2
G3/8
Пневматическое подключение, канал 3
G3/8
Пневматическое присоединение, канал 4
G3/8
Пневматическое присоединение, канал 5
G3/8

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
543 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR; TPE-U(PU)
Материал корпуса
Алюминиевое литье, с покрытием
Материал каретки
Алюминиевый сплав
Материал винтов
Гальванизированная сталь

Принадлежности

Что подходит к VUVS-LT30-T32C-MZD-G38-F8-1C1

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных VUVS-LT30-T32C-MZD-G38-F8-1C1PDF · Festo · на русскомPDFКаталог Festo VTUS-GPDF · на английском · Festo, 2026VUVSВсе исполнения серии281 позиция, подбор по параметрам

FAQ

Частые вопросы

VUVS-LT30-T32C-MZD-G38-F8-1C1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VUVS-LT30-T32C-MZD-G38-F8-1C1?

Распределитель с электроуправлением Festo VUVS-LT30-T32C-MZD-G38-F8-1C1, артикул 8036703: функция — 2x3/2, Н.З., моностабильные; размер клапана — 31 мм; присоединение 1 — G3/8; характеристики катушки — 24 В пост. тока: 3.3 Вт; тип управления — электрический; масса — 543 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VUVS-LT30-T32C-MZD-G38-F8-1C1?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, с розеткой, по IEC 60529.

04Из каких материалов изготовлен VUVS-LT30-T32C-MZD-G38-F8-1C1?

Материал уплотнений — HNBR, NBR, TPE-U(PU); материал корпуса — алюминиевое литье, с покрытием; материал каретки — алюминиевый сплав; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VUVS-LT30-T32C-MZD-G38-F8-1C1?

VUVS — распределитель с электроуправлением; LT30 — тип монтажа и принцип действия и типоразмер: резьбовые присоединения в корпусе, седельный клапан, размер 30; T32C — функция распределителя: 2 × 3/2-распределитель, нормально закрытый; MZD — способ возврата и воздух управления и ручное управление: механическая пружина, внешний, без фиксации, с фиксацией; G38 — пневматическое присоединение: G3/8; F8 — пилотное управление: с якорной трубкой 8 мм, удлинённой; 1C1 — номинальное напряжение и электрическое подключение: 24 В пост. тока, разъём, форма C по EN 175301-803.

06Какие исполнения есть в серии VUVS, кроме VUVS-LT30-T32C-MZD-G38-F8-1C1?

В серии «Распределитель с электроуправлением VUVS» — 281 позиция. У VUVS-LT30-T32C-MZD-G38-F8-1C1: функция — 2x3/2, Н.З., моностабильные; характеристики катушки — 3.3 Вт. Другие варианты (функция: 2x3/2, Н.О., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 3/2 Н.З., моностабильный; 3/2 Н.О., моностабильный; 5/2 бистабильный; 5/2 моностабильный; 5/3 выхлоп в нейтральной позиции; 5/3 Н.З. и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VUVS-LT30-T32C-MZD-G38-F8-1C1?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G3/8-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на VUVS-LT30-T32C-MZD-G38-F8-1C1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VTUS-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VUVS-LT30-T32C-MZD-G38-F8-1C1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VUVS-LT30-T32C-MZD-G38-F8-1C1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VUVS-LT30-T32C-MZD-G38-F8-1C1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8036703; ввоз официальный, с грузовой таможенной декларацией.
