FestoШаровой кран

VZBM-1-RP-25-D-2-F03-B2B3

GTIN 4052568274511 Оригинал Festo

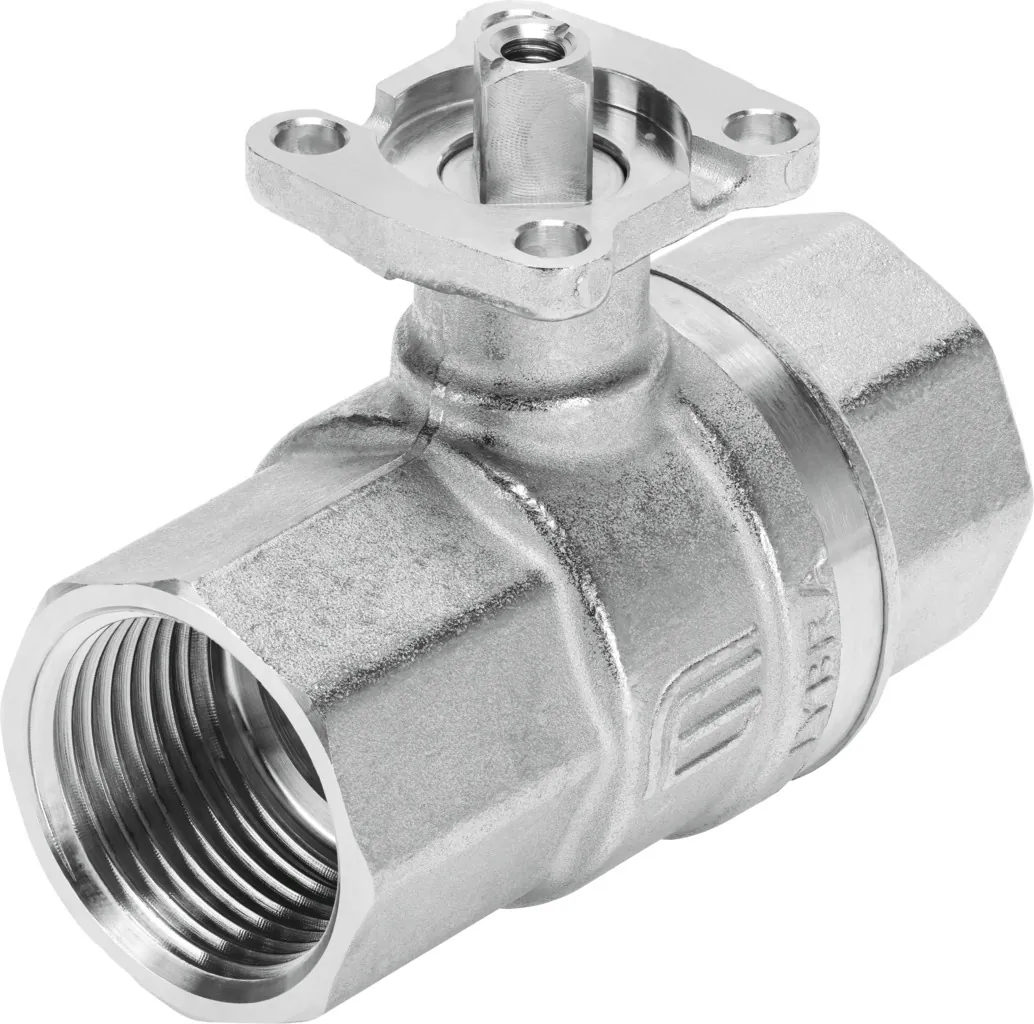

Шаровой кран Festo VZBM-1-RP-25-D-2-F03-B2B3: brass, 2/2-way, nominal width 1", top flange F03, PN25, thread EN 10226-1. Festo является только поставщиком данного изделия, но не является производителем.

DN
25
Тип управления
Механический
Присоединение к арматуре
Rp1
Тип конструкции
2-ходовой шаровой кран
Тип уплотнения
Мягкий
Масса
473 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип конструкции

Характеристики

Технические данные VZBM-1-RP-25-D-2-F03-B2B3

Основные

Тип конструкции
2-ходовой шаровой кран
Тип управления
Механический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
Rp1
Индикатор позиции переключения
Направление прорези = направление пропускной способности
Расположение отверстий на фланце
F03
Внутренний диаметр
25 мм
Номинальный внутренний диаметр DN
25
Функция распределителя
2/2
Направление потока
Реверсивный
Номинальное давление, запорно-регулирующая арматура
25
Момент отрыва при дифференциальном давлении, номинальном давлении, условном проходепроцесс клапана
5,5 Н·м
Основан на стандарте
EN 10226-1; ISO 5211
Среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы; Вода (без водяного пара); Нейтральные жидкости
Расход Kv
39 m3/h
Номер материала корпуса
CW617 Н
Номер материала шара
CW617 Н
Номер материала вала
CW617 Н
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU руководством по устройству

Условия работы

Температура среды
−15 … 90 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии

Масса

Вес продукта
473 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Латунь; Никелирование
Материал уплотнений
FPM; HNBR; PTFE
Материал шарика
Латунь; Хромирование
Материал вала
Латунь

Документы

Документация

PDFТаблица данных VZBM-1-RP-25-D-2-F03-B2B3PDF · Festo · на русскомVZBMВсе исполнения серии79 позиций, подбор по параметрам

FAQ

Частые вопросы

VZBM-1-RP-25-D-2-F03-B2B3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZBM-1-RP-25-D-2-F03-B2B3?

Шаровой кран Festo VZBM-1-RP-25-D-2-F03-B2B3, артикул 4405650: DN — 25; тип управления — механический; присоединение к арматуре — Rp1; тип конструкции — 2-ходовой шаровой кран; тип уплотнения — мягкий; масса — 473 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает шаровой кран?

Поток перекрывается поворотом шара с отверстием на 90°.

03В каких условиях можно использовать VZBM-1-RP-25-D-2-F03-B2B3?

По таблице данных Festo: температура среды — −15 … 90 °C.

04Из каких материалов изготовлен VZBM-1-RP-25-D-2-F03-B2B3?

Материал корпуса — латунь, никелирование; материал уплотнений — FPM, HNBR, PTFE; материал шарика — латунь, хромирование; материал вала — латунь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VZBM, кроме VZBM-1-RP-25-D-2-F03-B2B3?

В серии «Шаровой кран с приводом VZBM» — 79 позиций. У VZBM-1-RP-25-D-2-F03-B2B3: тип конструкции — 2-ходовой шаровой кран. Другие варианты (тип конструкции: 3-ходовой шаровой кран, L-образной отверстие; 3-ходовой шаровой кран, Т-образное отверстие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на VZBM-1-RP-25-D-2-F03-B2B3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VZBM-1-RP-25-D-2-F03-B2B3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZBM-1-RP-25-D-2-F03-B2B3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VZBM-1-RP-25-D-2-F03-B2B3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4405650; ввоз официальный, с грузовой таможенной декларацией.
