FestoШаровой кран

VZBM-11/4-RP-40-F-3L-F0405-B2B3

GTIN 4052568291716 Оригинал Festo

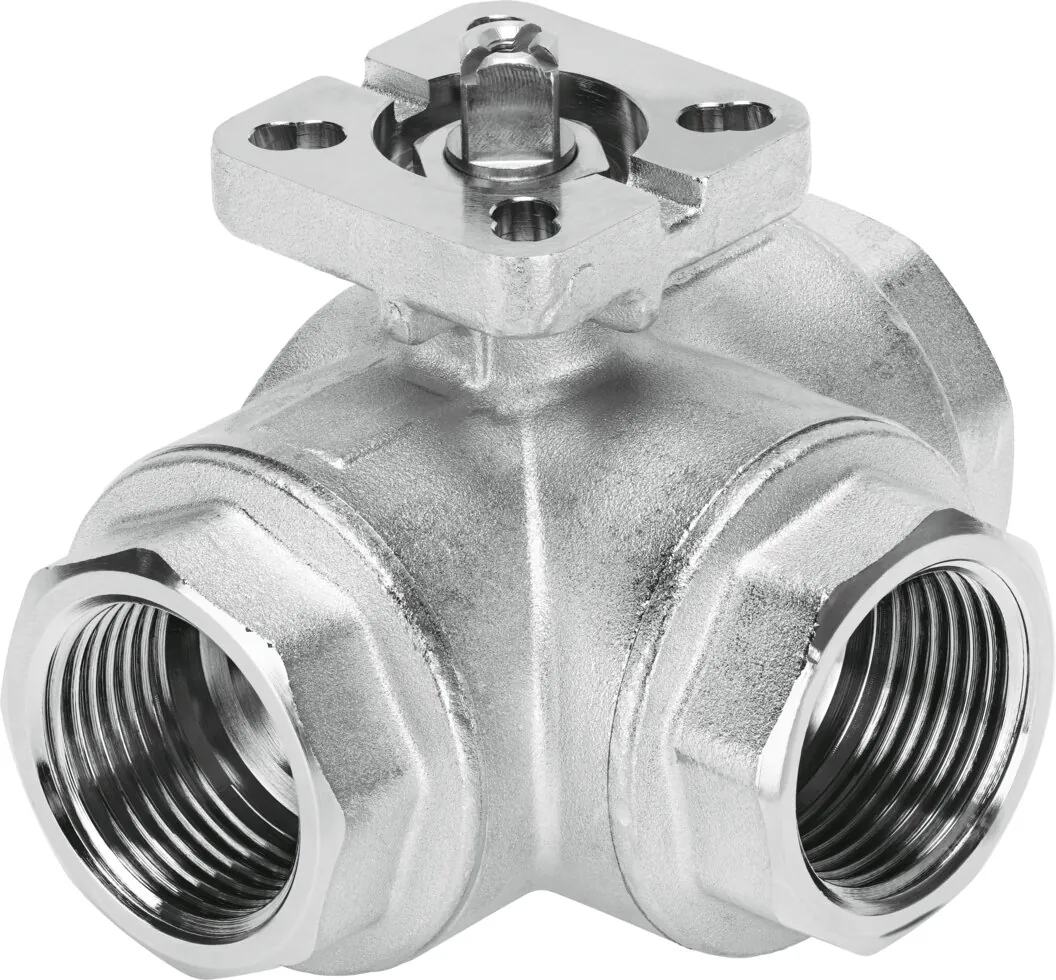

Шаровой кран Festo VZBM-11/4-RP-40-F-3L-F0405-B2B3: brass, 3/2-way, nominal width 11/2", top flange F0405 PN40, thread EN 10226-1. Festo является только поставщиком данного изделия, но не является производителем.

DN
32
Тип управления
Механический
Присоединение к арматуре
Rp1 1/4
Тип уплотнения
Мягкий
Положение при сборке
Любое
Масса
3,00 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип конструкции

Обозначение

Что означает VZBM-11/4-RP-40-F-3L-F0405-B2B3

  1. VZBMСерия

    Шаровой кран

  2. 11/4Условный проход DN

    1 1/4“

  3. RPПрисоединение к арматуре

    Резьба Rp

  4. 40Номинальное давление, бар

    40

  5. FИсполнение

    Из четырёх частей

  6. 3LФункция распределителя

    3/2, проход L-образный

  7. F0405Фланцевое присоединение

    Схемы отверстий F04 и F05

  8. B2B3Материал корпуса и материал запорного элемента

    Латунь никелированная; латунь хромированная

Характеристики

Технические данные VZBM-11/4-RP-40-F-3L-F0405-B2B3

Основные

Тип конструкции
3-ходовой шаровой кран; L-образной отверстие
Тип управления
Механический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
Rp1 1/4
Индикатор позиции переключения
Направление прорези = направление пропускной способности
Расположение отверстий на фланце
F04; F05
Внутренний диаметр
32 мм
Номинальный внутренний диаметр DN
32
Функция распределителя
3/2
Направление потока
Реверсивный
Номинальное давление, запорно-регулирующая арматура
40
Момент отрыва при дифференциальном давлении, номинальном давлении, условном проходепроцесс клапана
16,7 Н·м
Основан на стандарте
EN 10226-1; ISO 5211
Среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы; Вода (без водяного пара); Нейтральные жидкости
Расход Kv, тип L
121 m3/h
Номер материала корпуса
CW617 Н
Номер материала шара
CW614 Н
Номер материала вала
CW614 Н
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU руководством по устройству

Условия работы

Температура среды
−20 … 130 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии

Масса

Вес продукта
3000 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Латунь; Никелирование
Материал уплотнений
HNBR; PTFE
Материал шарика
Латунь; Хромирование
Материал вала
Латунь

Принадлежности

Что подходит к VZBM-11/4-RP-40-F-3L-F0405-B2B3

По разделу «Принадлежности» каталога Festo — для размера 40. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Катушки и управление5

Крепление24

Документы

Документация

PDFТаблица данных VZBM-11/4-RP-40-F-3L-F0405-B2B3PDF · Festo · на русскомPDFКаталог Festo VZBMPDF · на английском · Festo, 2026VZBMВсе исполнения серии79 позиций, подбор по параметрам

FAQ

Частые вопросы

VZBM-11/4-RP-40-F-3L-F0405-B2B3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZBM-11/4-RP-40-F-3L-F0405-B2B3?

Шаровой кран Festo VZBM-11/4-RP-40-F-3L-F0405-B2B3, артикул 4451863: DN — 32; тип управления — механический; присоединение к арматуре — Rp1 1/4; тип уплотнения — мягкий; положение при сборке — любое; масса — 3,00 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает шаровой кран?

Поток перекрывается поворотом шара с отверстием на 90°.

03В каких условиях можно использовать VZBM-11/4-RP-40-F-3L-F0405-B2B3?

По таблице данных Festo: температура среды — −20 … 130 °C.

04Из каких материалов изготовлен VZBM-11/4-RP-40-F-3L-F0405-B2B3?

Материал корпуса — латунь, никелирование; материал уплотнений — HNBR, PTFE; материал шарика — латунь, хромирование; материал вала — латунь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZBM-11/4-RP-40-F-3L-F0405-B2B3?

VZBM — шаровой кран; 11/4 — условный проход DN: 1 1/4“; RP — присоединение к арматуре: резьба Rp; 40 — номинальное давление, бар: 40; F — исполнение: из четырёх частей; 3L — функция распределителя: 3/2, проход L-образный; F0405 — фланцевое присоединение: схемы отверстий F04 и F05; B2B3 — материал корпуса и материал запорного элемента: латунь никелированная, латунь хромированная.

06Какие исполнения есть в серии VZBM, кроме VZBM-11/4-RP-40-F-3L-F0405-B2B3?

В серии «Шаровой кран с приводом VZBM» — 79 позиций. У VZBM-11/4-RP-40-F-3L-F0405-B2B3: тип конструкции — 3-ходовой шаровой кран, L-образной отверстие. Другие варианты (тип конструкции: 2-ходовой шаровой кран; 3-ходовой шаровой кран, Т-образное отверстие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZBM-11/4-RP-40-F-3L-F0405-B2B3?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), катушки и управление (5), крепление (24). Например: DARQ-R-A-S11-S8-12, VAOH-11-H9, DARQ-B-F03-F03-R13. Подобраны по каталогу Festo для этого размера.

08Есть ли на VZBM-11/4-RP-40-F-3L-F0405-B2B3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZBM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZBM-11/4-RP-40-F-3L-F0405-B2B3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZBM-11/4-RP-40-F-3L-F0405-B2B3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZBM-11/4-RP-40-F-3L-F0405-B2B3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4451863; ввоз официальный, с грузовой таможенной декларацией.
