FestoШаровой кран с приводом

VZBM-A-1/2"-RP-25-D-2-B2-PA10

GTIN 4052568445225 Оригинал Festo

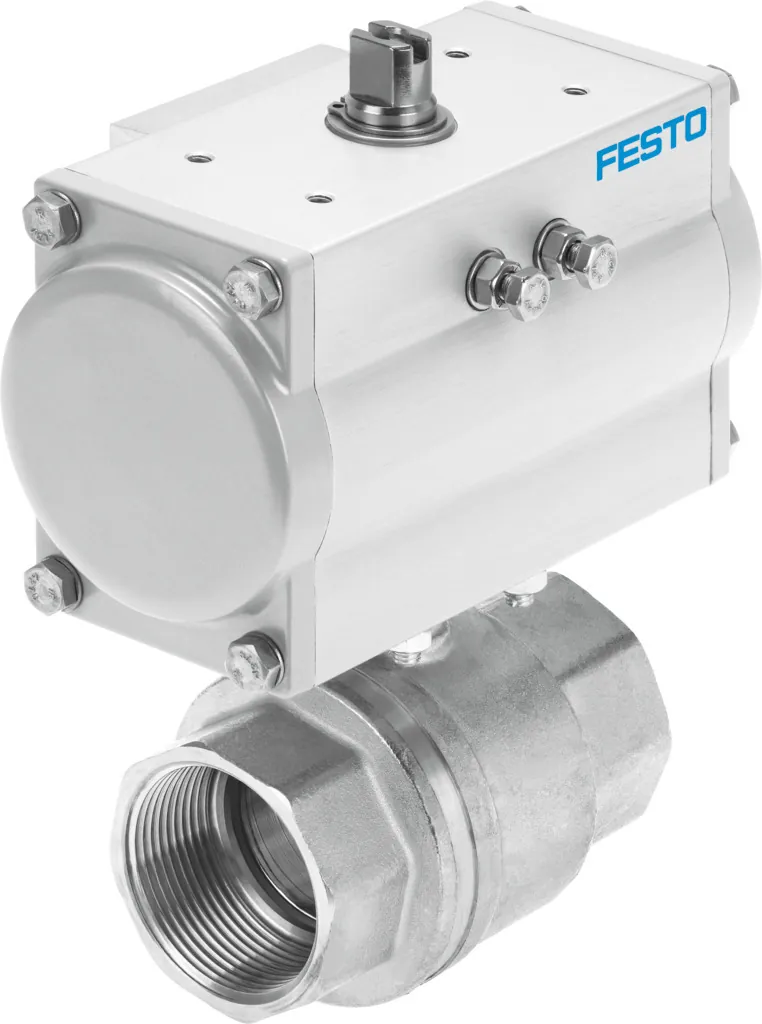

Шаровой кран с приводом Festo VZBM-A-1/2"-RP-25-D-2-B2-PA10: brass, with double-acting actuator DFPD 2/2-way, nominal width 1/2", PN25, thread EN 10226-1.

DN
15
Тип управления
Пневматический
Присоединение к арматуре
Rp1/2
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Масса
1,19 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип конструкции

Характеристики

Технические данные VZBM-A-1/2"-RP-25-D-2-B2-PA10

Основные

Тип конструкции
2-ходовой шаровой кран; Поворотный привод
Тип управления
Пневматический
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
Rp1/2
Индикатор позиции переключения
Направление прорези = направление пропускной способности
Номинальный внутренний диаметр DN
15
Номинальное давление, запорно-регулирующая арматура
25
Среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы; Вода (без водяного пара); Нейтральные жидкости
Расход Kv
15 m3/h
Номер материала корпуса
CW617 Н
Номер материала шара
CW614 Н
Номер материала вала
CW614 Н

Условия работы

Рабочее давление
5,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Температура точки росы на 10°C ниже температуры окружающей/рабочей среды; Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура среды
−15 … 90 °C
Температура окружающей среды
−20 … 80 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии

Масса

Вес продукта
1187 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Никелированная латунь
Материал уплотнений
FPM; HNBR; PTFE
Материал шарика
Латунь хромированная
Материал вала
Латунь

Документы

Документация

PDFТаблица данных VZBM-A-1/2"-RP-25-D-2-B2-PA10PDF · Festo · на русскомVZBMВсе исполнения серии79 позиций, подбор по параметрам

FAQ

Частые вопросы

VZBM-A-1/2"-RP-25-D-2-B2-PA10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZBM-A-1/2"-RP-25-D-2-B2-PA10?

Шаровой кран с приводом Festo VZBM-A-1/2"-RP-25-D-2-B2-PA10, артикул 8070236: DN — 15; тип управления — пневматический; присоединение к арматуре — Rp1/2; положение при сборке — любое; тип крепления — линейный монтаж; масса — 1,19 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает шаровой кран с приводом?

Поток перекрывает шар с отверстием, который привод поворачивает на 90° по сигналу — без ручного усилия.

03При каком давлении и температуре работает VZBM-A-1/2"-RP-25-D-2-B2-PA10?

По таблице данных Festo: рабочее давление — 5,5 … 8 бар; температура окружающей среды — −20 … 80 °C; температура среды — −15 … 90 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VZBM-A-1/2"-RP-25-D-2-B2-PA10?

Материал корпуса — никелированная латунь; материал уплотнений — FPM, HNBR, PTFE; материал шарика — латунь хромированная; материал вала — латунь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VZBM, кроме VZBM-A-1/2"-RP-25-D-2-B2-PA10?

В серии «Шаровой кран с приводом VZBM» — 79 позиций. У VZBM-A-1/2"-RP-25-D-2-B2-PA10: тип конструкции — 2-ходовой шаровой кран, поворотный привод. Другие варианты (тип конструкции: 3-ходовой шаровой кран, поворотный привод) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на VZBM-A-1/2"-RP-25-D-2-B2-PA10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VZBM-A-1/2"-RP-25-D-2-B2-PA10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZBM-A-1/2"-RP-25-D-2-B2-PA10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VZBM-A-1/2"-RP-25-D-2-B2-PA10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8070236; ввоз официальный, с грузовой таможенной декларацией.
