FestoУпорный элемент

YSRWJ-8-14-A

GTIN 4052568153175 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

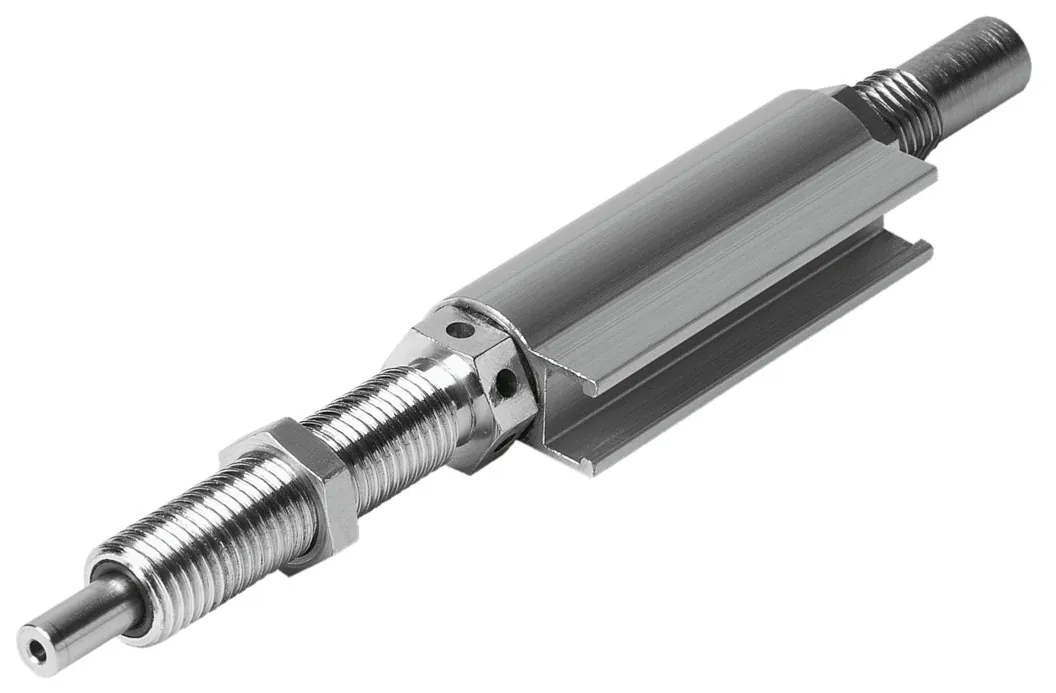

Упорный элемент Festo YSRWJ-8-14-A: для линейного модуля HMPL.

Размер
8
Ход
14 мм
Положение при сборке
Любое
Настройка точности
0,03 мм
Определение позиции
Для герконов
Масса
110 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает YSRWJ-8-14-A

  1. YSRWJСерия

    Упорный элемент

  2. 8Типоразмер

    8 мм

  3. 14Ход

    14 мм

  4. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные YSRWJ-8-14-A

Основные

Размер
8
Ход
14 мм
Демпфирование
Самонастраиваемый; Плавная характеристика
Положение при сборке
Любое
Настройка точности
0,03 мм
Определение позиции
Для герконов
Макс. скорость удара
3 м/с
Время сброса короткое
<= 0,2 с
Время сброса длинное
< 1 с
Режим работы
Одностороннего действия; нажимного действия
Длина демпфирования
14 мм
Макс. усилие остановки
500 Н
Макс. потребление энергии на ход
3 Дж
Макс. потребление энергии в час
21000 Дж
Макс. остаточная энергия
0,02 Дж
Усилие сброса
3,5 Н
Тип крепления
С контргайкой

Условия работы

Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
110 г

Материалы

Материал уплотнений
NBR
Материал корпуса
Латунь; Никелирование
Материал штока
Легированная сталь

Принадлежности

Что подходит к YSRWJ-8-14-A

По разделу «Принадлежности» каталога Festo — для размера 8.

Датчики и кабели7

Документы

Документация

PDFТаблица данных YSRWJ-8-14-APDF · Festo · на русскомPDFКаталог Festo YSRWJPDF · на английском · Festo, 2024YSRWJВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

YSRWJ-8-14-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у YSRWJ-8-14-A?

Упорный элемент Festo YSRWJ-8-14-A, артикул 192966: размер — 8; ход — 14 мм; положение при сборке — любое; настройка точности — 0,03 мм; определение позиции — для герконов; масса — 110 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать YSRWJ-8-14-A?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C.

03Из каких материалов изготовлен YSRWJ-8-14-A?

Материал уплотнений — NBR; материал корпуса — латунь, никелирование; материал штока — легированная сталь. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение YSRWJ-8-14-A?

YSRWJ — упорный элемент; 8 — типоразмер: 8 мм; 14 — ход: 14 мм; A — опрос положения: для датчиков положения.

05Какие исполнения есть в серии YSRWJ, кроме YSRWJ-8-14-A?

В серии «Упорный элемент YSRWJ» — 3 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к YSRWJ-8-14-A?

В блоке «Принадлежности» на этой странице: датчики и кабели (7). Например: SME-8M-DS-24V-K-0,3-M8D. Подобраны по каталогу Festo для этого размера.

07Есть ли на YSRWJ-8-14-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo YSRWJ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит YSRWJ-8-14-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте YSRWJ-8-14-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09YSRWJ-8-14-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 192966; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить YSRWJ-8-14-A?

Производитель снял YSRWJ-8-14-A с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
