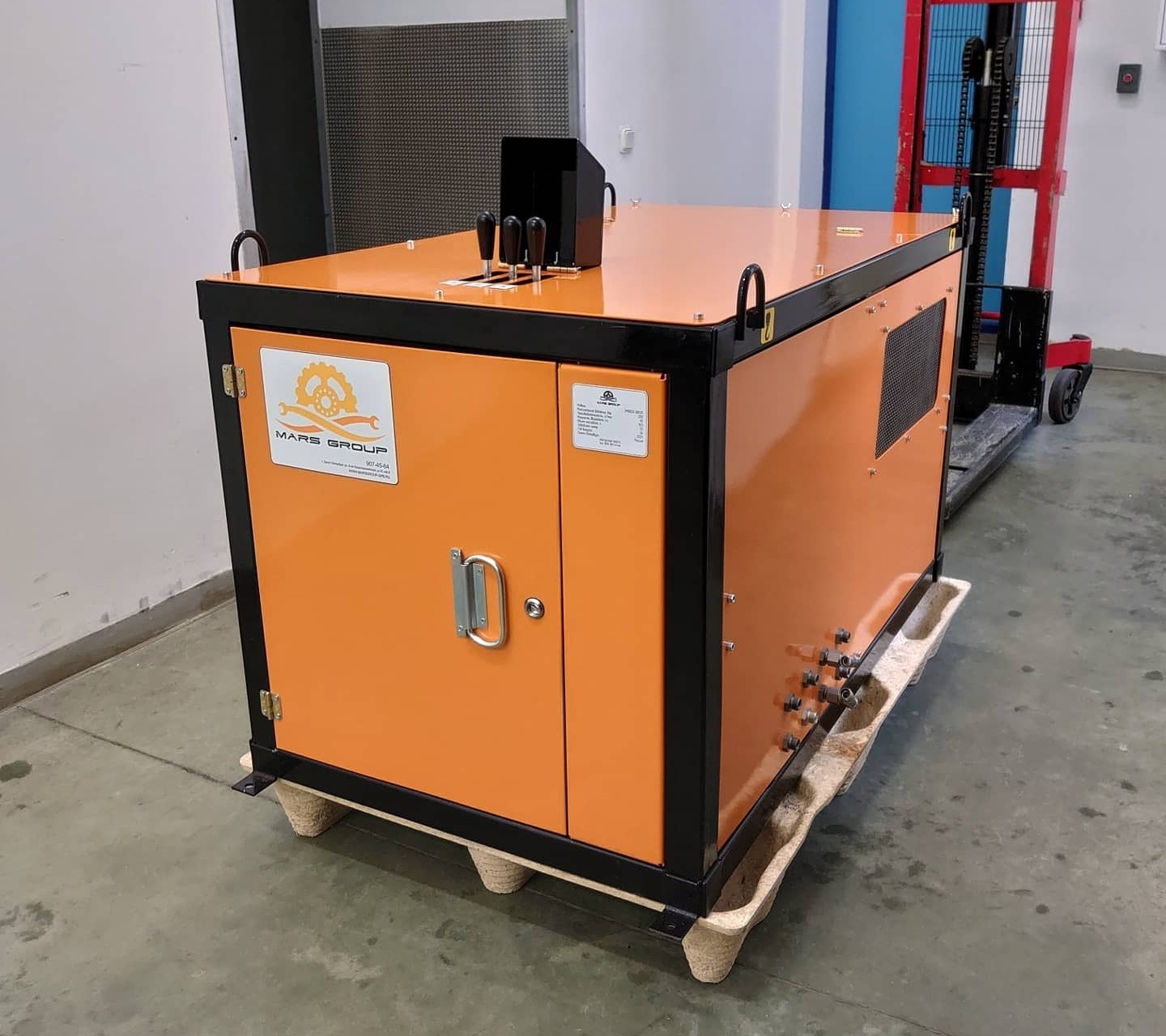

Гидростанции высокого давления до 700 бар
Маслостанции 40–70 МПа для гайковёртов, домкратов повышенной грузоподъёмности, режущего и аварийно-спасательного гидроинструмента.

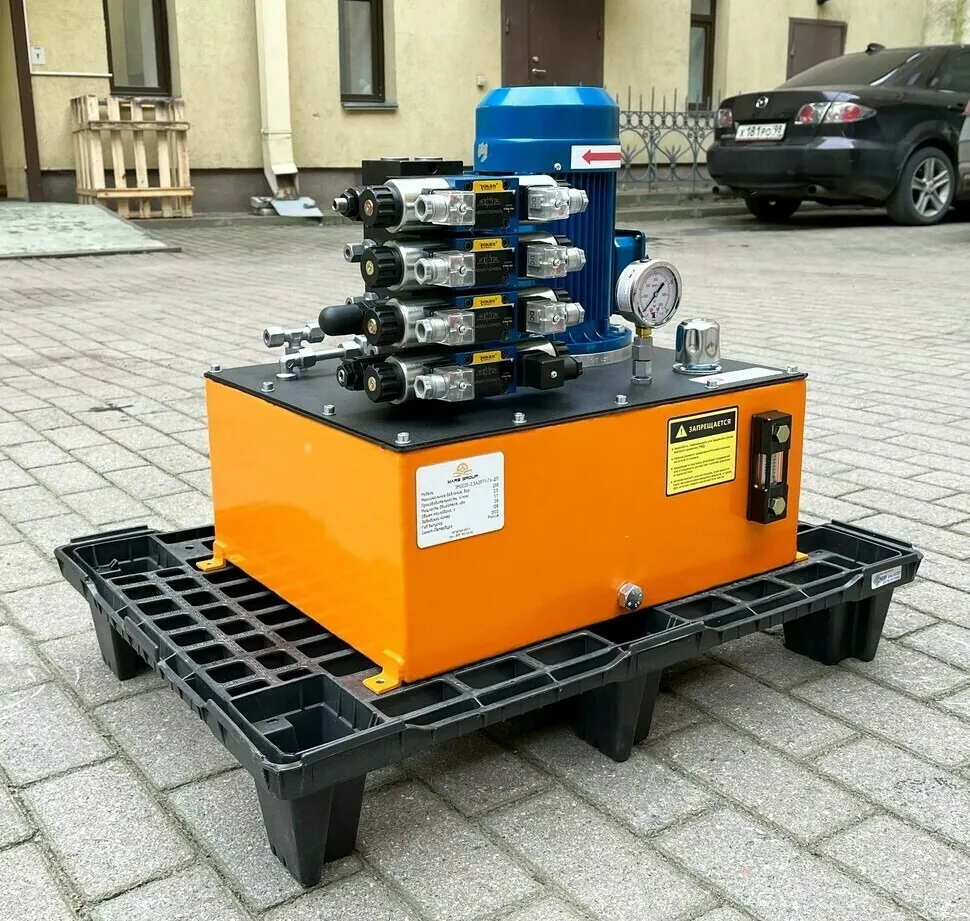

3MGE20-2,5A20T1 · для станка - рабочее давление
- 40–70МПа
- производительность
- 0,5–800л/мин
- мощность
- до 110кВт
- объём бака
- 5–1000л
Назначение
Для гидроинструмента и тяжёлых усилий
Станции высокого давления работают там, где нужна большая сила при компактном исполнительном механизме: затяжка резьбовых соединений, подъём и резка.
Для давлений свыше 700 бар — линейка сверхвысокого давления.
Основные применения
- Испытательные стенды
- Гидравлические гайковёрты
- Режущий гидроинструмент
- Домкраты повышенной грузоподъёмности
- Аварийно-спасательное оборудование
Характеристики
Технические характеристики
- Рабочее давление
- 40–70 МПа (до 700 бар)
- Производительность
- 0,5–800 л/мин
- Мощность
- до 110 кВт
- Объём бака
- 5–1000 л
- Привод
- Электродвигатель 24 В DC, 220/380 В AC
- Бензиновый
- Дизельный
- Пневматический
- Управление
- Ручное — рукоятью распределителя
- Пневмоуправление
- Шкаф автоматизации
- Пульт дистанционного управления
Калькулятор
Какая мощность нужна станции
Введите давление и подачу — посчитаем мощность привода. Добавьте диаметр цилиндра, чтобы увидеть усилие и скорость штока.
Мощность привода
—
- Мощность привода
- —
- Ближайший стандартный электродвигатель
- —
- Объём бака, ориентир
- —
- Усилие цилиндра на выдвижение
- —
- Усилие на втягивание
- —
- Скорость выдвижения штока
- —
- Линейка станций
- —
Оценочный расчёт: общий КПД насосного агрегата принят 0,85, потери давления в линиях и трение уплотнений не учтены. Бак — не меньше трёх минутных подач насоса; точный объём зависит от режима работы и охлаждения.
Опции
Дополнительная комплектация
Любую станцию дооснащаем под условия работы: от колёс и защитного каркаса до взрывозащиты и автоматики.
Взрывозащищённое исполнение

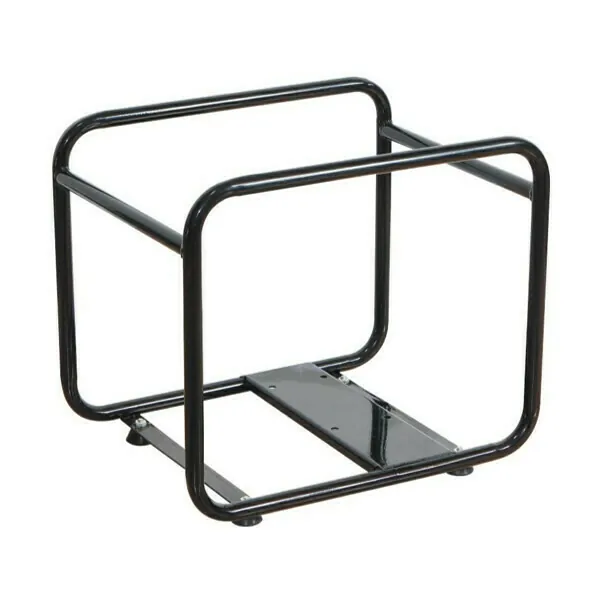

Защитный каркас

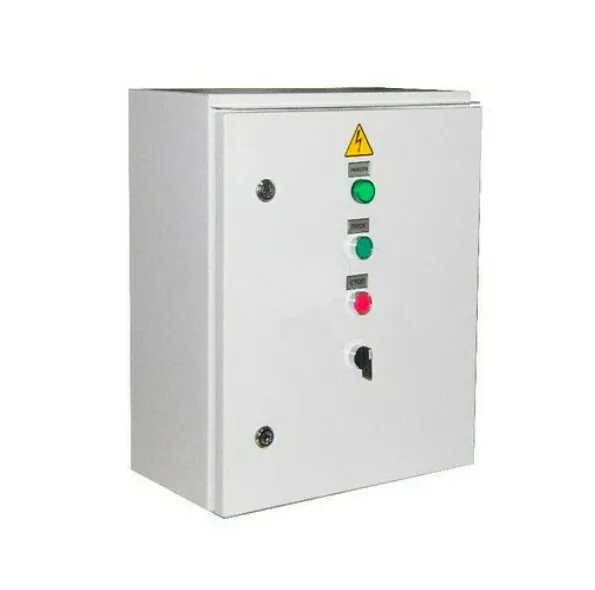

Электрощит управления

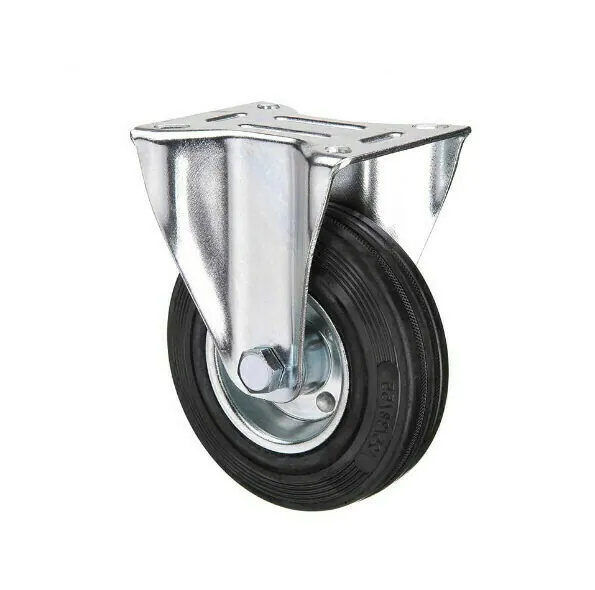

Колёса

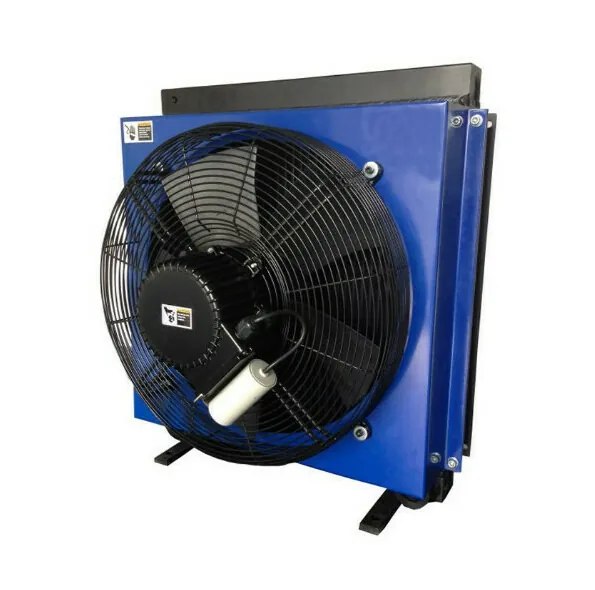

Охладитель рабочей жидкости

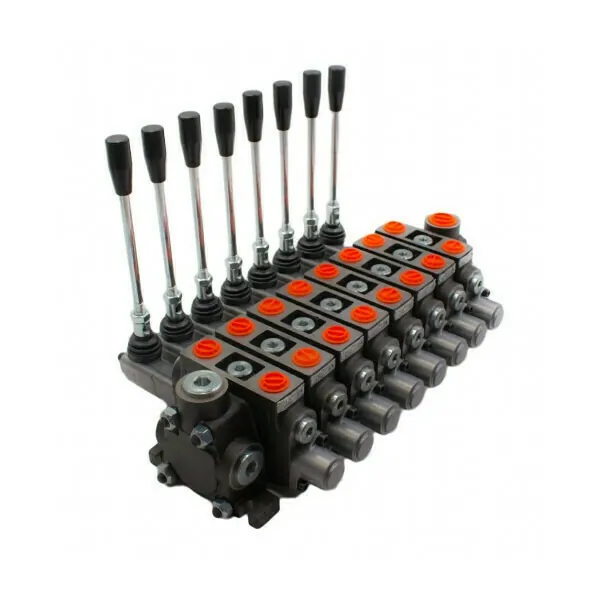

Блок управления

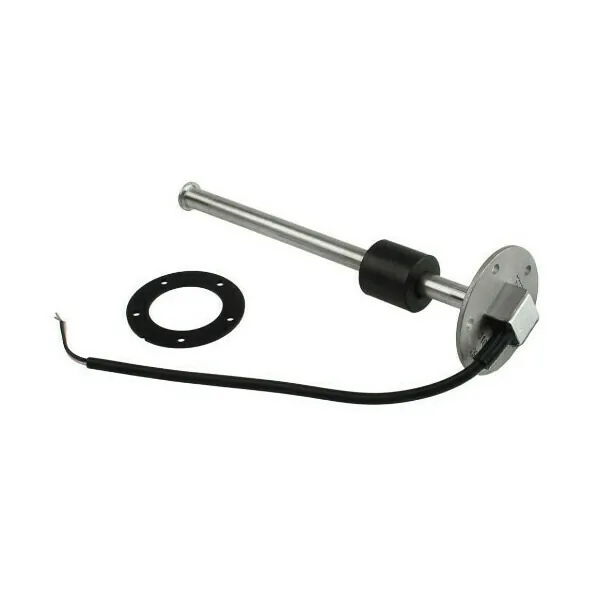

Датчик уровня

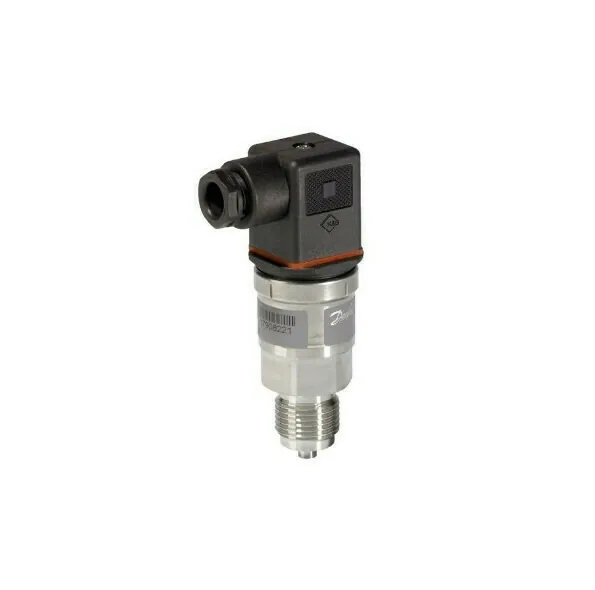

Датчик давления

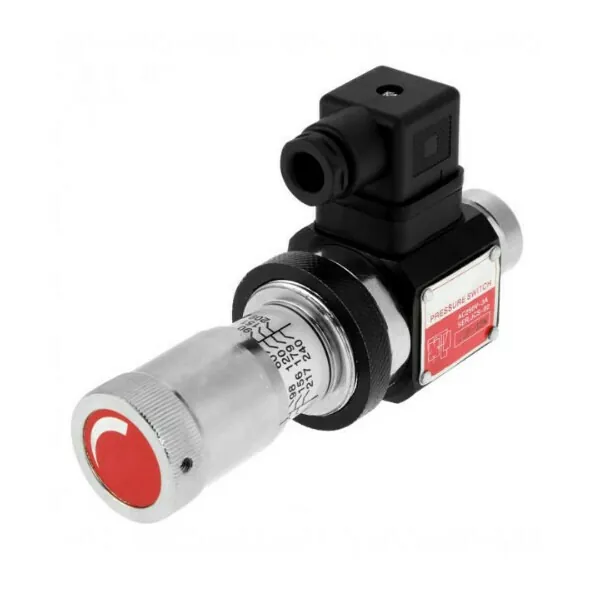

Датчик температуры

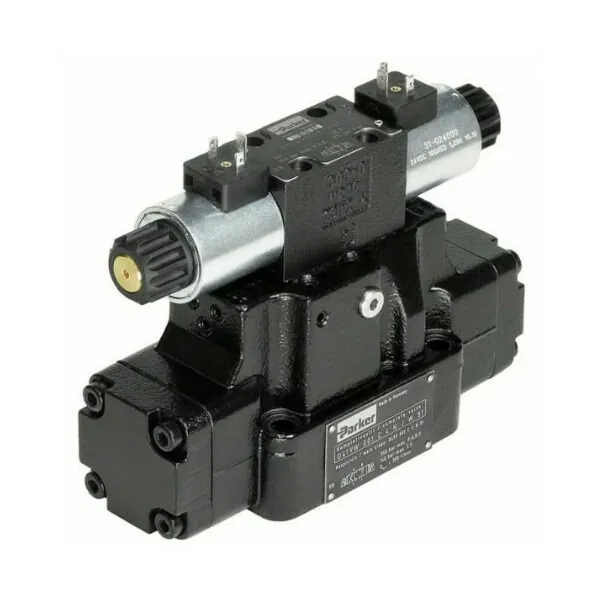

Регулятор давления

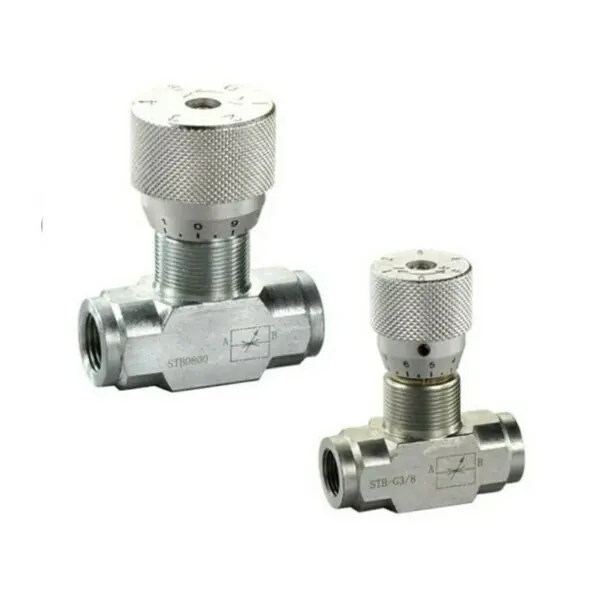

Дроссельный регулятор

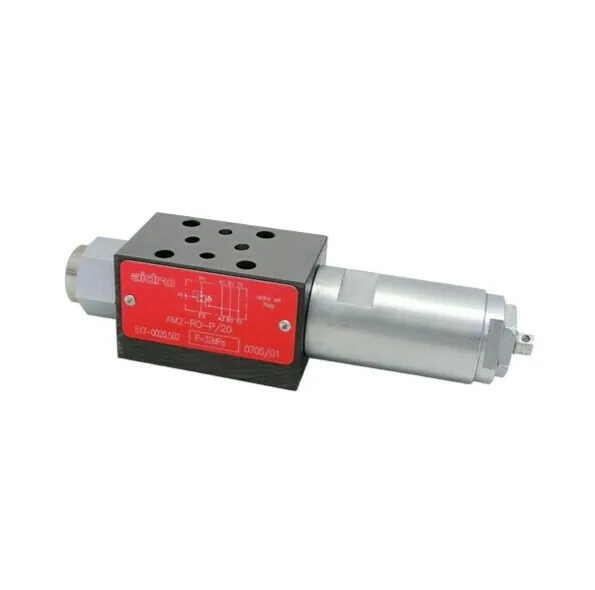

Регулятор расхода

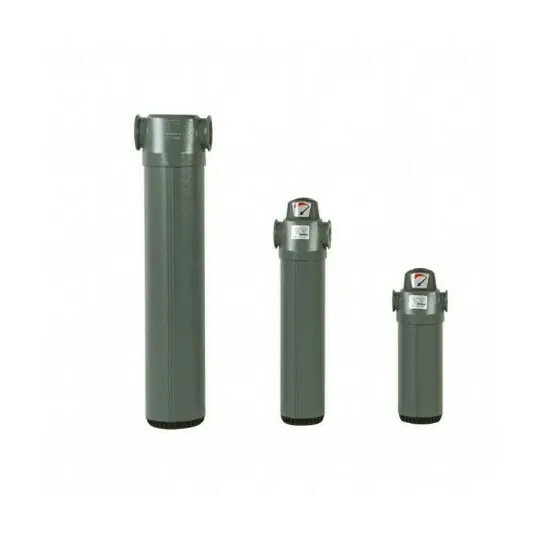

Напорный фильтр

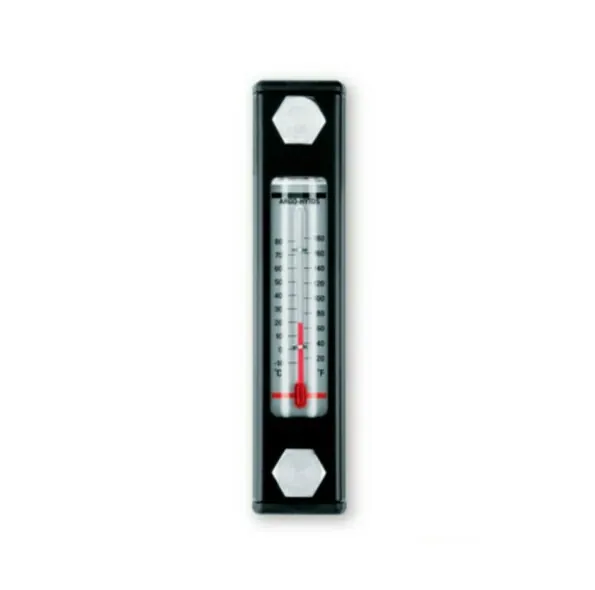

Термометр

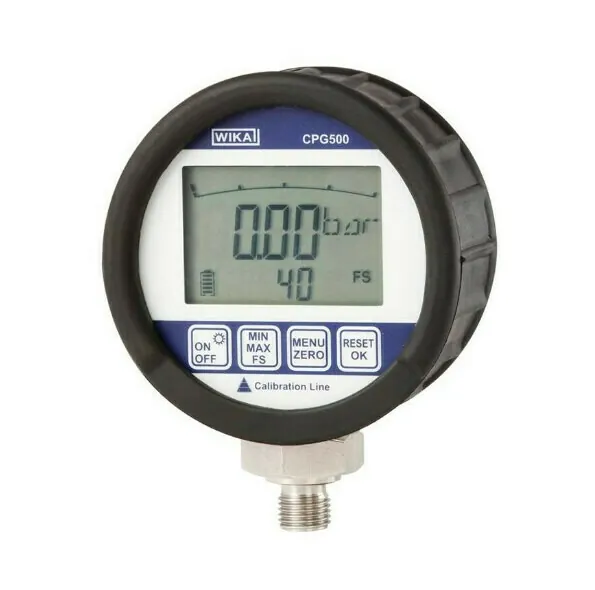

Манометр

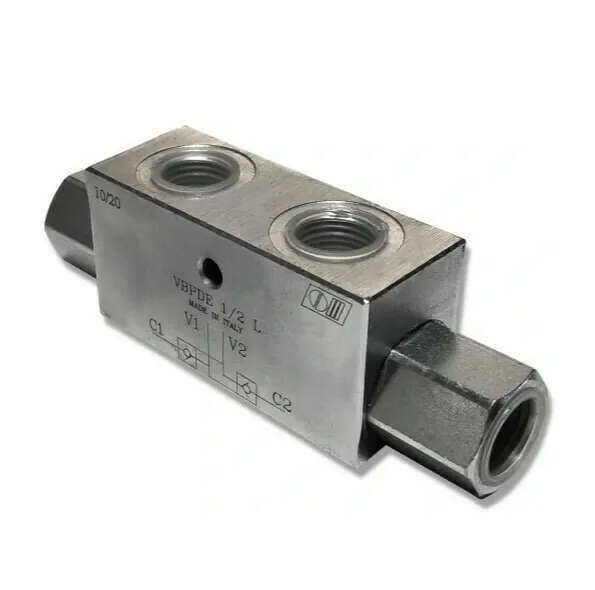

Гидравлический замок

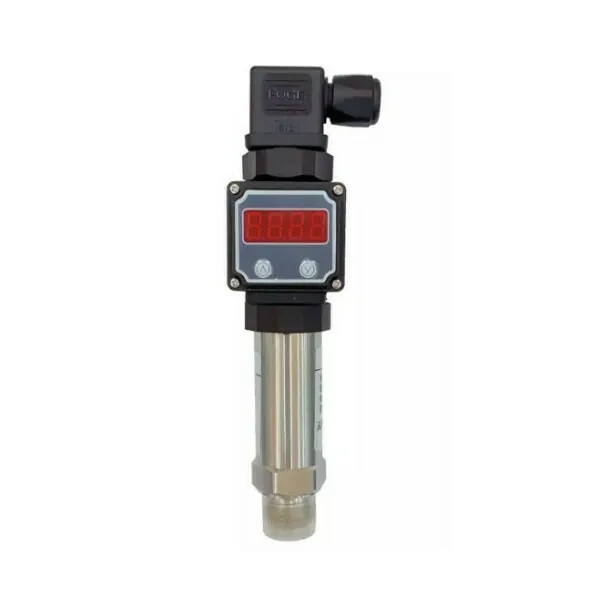

Датчик давления с индикацией

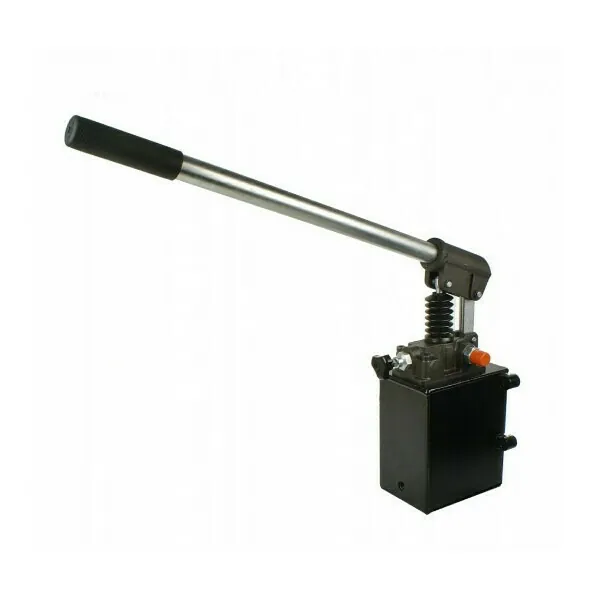

Дублирующий ручной насос
Примеры

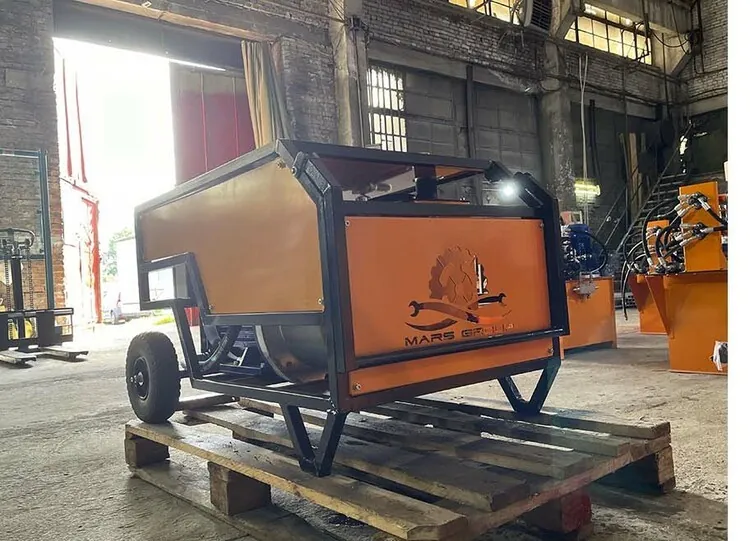

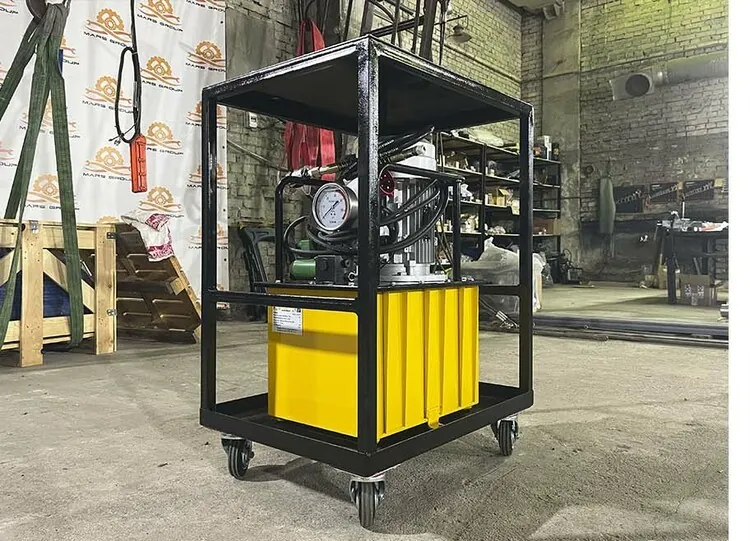

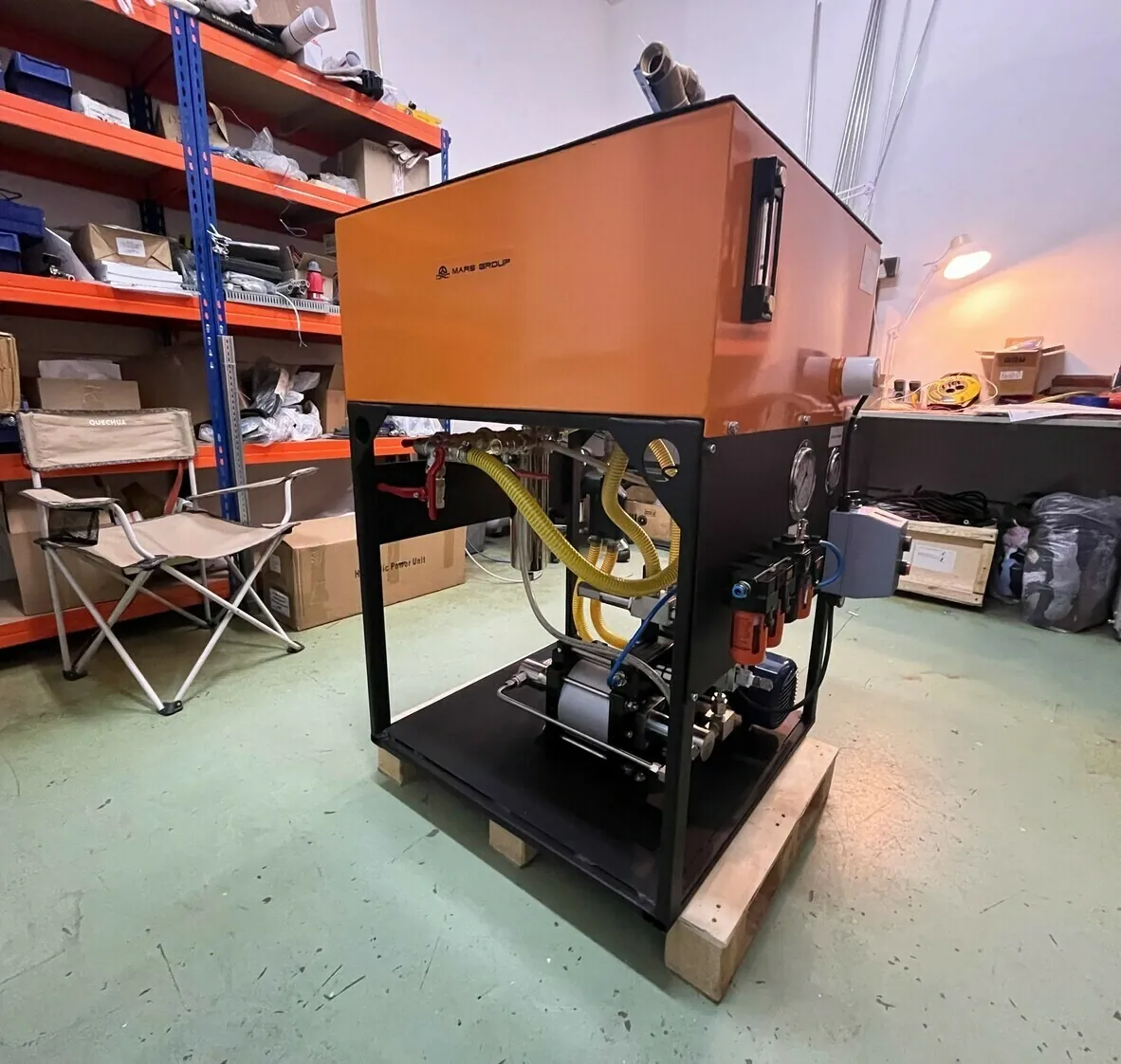

Станции этой линейки, которые мы изготовили
Выполненные проекты
Реализованные проекты
Как заказать станцию
- 1Параметры

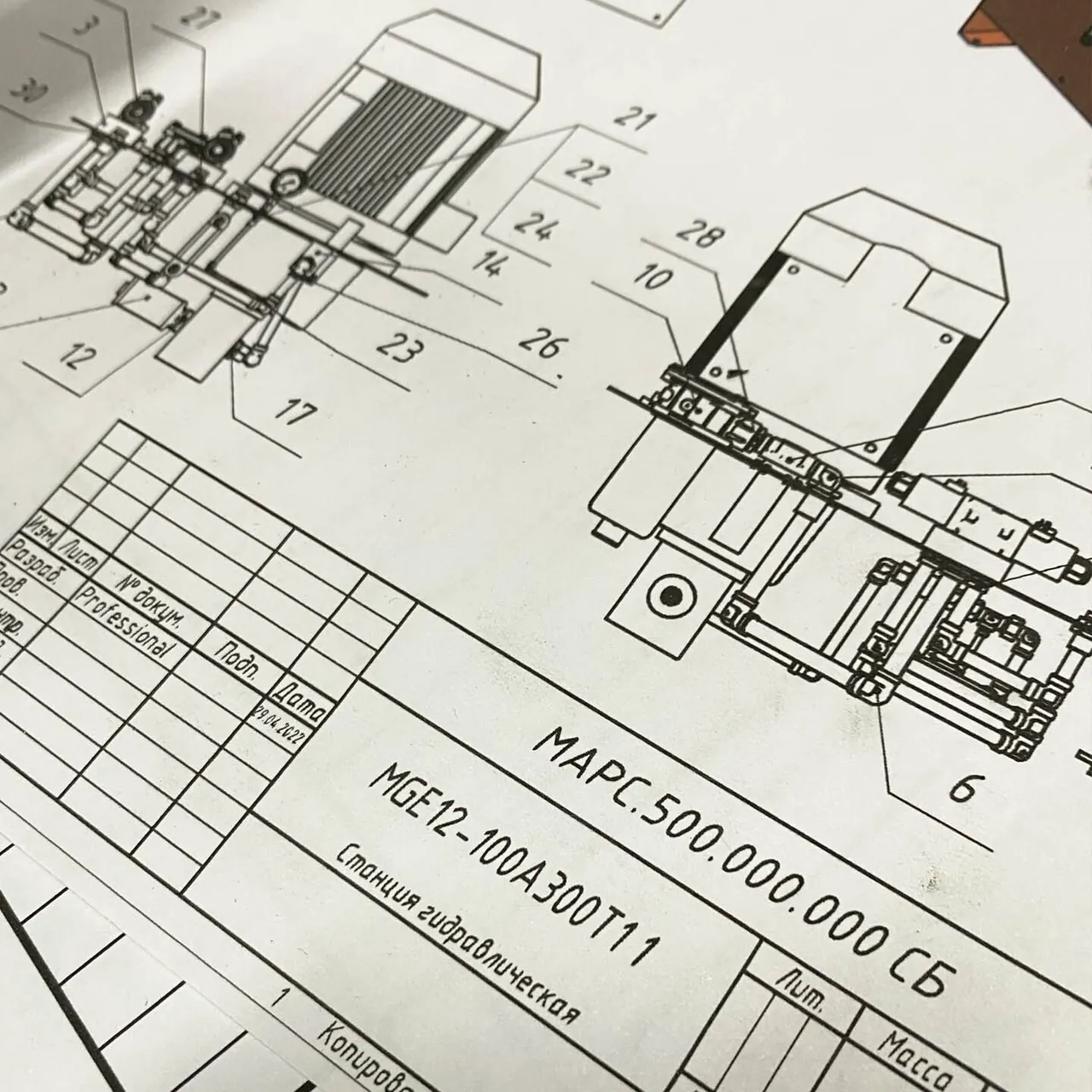

Заполните опросный лист или опишите задачу: давление, расход, привод, условия работы.
- 2Схема и расчёт
Инженер-гидравлик подбирает схему и компоненты, фиксируем стоимость и сроки.
- 3Изготовление
Собираем оборудование на нашем производстве в Санкт-Петербурге.
- 4Испытания и отгрузка
Проверяем под нагрузкой, передаём документацию, доставляем по России.
- PDFОпросный лист на гидростанциюPDF · 2,1 МБ↓
- PDFФормула заказа маслостанцииPDF · 190 КБ↓
- WEBЗаполнить опросный лист онлайн5 минут · без скачивания→
Направление «Гидравлика» Ответим в течение рабочего дня
+7 (911) 137-13-82 marsgroup.hydro@gmail.com Обсудить задачуПочему МАРС ГРУПП
Производитель, а не посредник
Своё производство
Проектируем и собираем в Санкт-Петербурге — без наценок посредников и с контролем каждого узла.
Испытания перед отгрузкой
Каждая единица проходит испытания под нагрузкой. Гарантия — 12 месяцев.
Ответ в течение дня
Инженер-гидравлик разберёт задачу и подберёт решение без долгих согласований.
Аналоги импорта
Изготавливаем замену импортному оборудованию, которое больше не поставляется.
Другие гидростанции
По давлению
- Низкого давления10–160 бар→
- Среднего давления160–400 бар→
- Сверхвысокого давления700–2500 бар→
- С приводом от ДВС20–700 бар→
- Мини-гидростанции20–250 бар→
- Для гайковёртов400–700 бар→
- Гидравлические стендыдо 1000 бар→
По приводу и назначению
FAQ
Частые вопросы
О гидростанциях: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Почему гидроинструмент работает на 700 бар?
700 бар — принятое давление для гидроинструмента: домкратов, гайковёртов, съёмников. При таком давлении инструмент получается компактным и лёгким при большом усилии.
02Как рассчитать мощность гидростанции?
Мощность привода в киловаттах — это давление в барах, умноженное на подачу в л/мин и делённое на 600 и на КПД насосного агрегата (обычно 0,8–0,9). Например, 160 бар и 12 л/мин — около 3,8 кВт, ближайший стандартный двигатель — 4 кВт. Быстро прикинуть можно в калькуляторе на этой странице.
03Какой срок изготовления маслостанции?
Зависит от сложности и наличия комплектующих: типовые станции собираем быстрее, индивидуальные по ТЗ — дольше. Точный срок фиксируем в договоре после расчёта.
04Как заказать гидростанцию?
Заполните опросный лист на сайте или скачайте его в PDF, либо опишите задачу в форме заявки. Инженер свяжется в течение рабочего дня, согласует параметры и выставит предложение.
05Каким образом можно провести оплату?
Оплата — по счёту, выставленному после согласования параметров и сроков. Способы оплаты описаны в разделе «Информация об оплате».
06Что учитывать при заказе маслостанции?
Рабочее давление и расход, тип и напряжение привода, объём бака, способ управления, условия эксплуатации (температура, взрывоопасность, мобильность) и потребителей гидравлики.
07Даёте ли вы гарантию?
Да, гарантия на гидростанции — 12 месяцев. Все станции проходят испытания перед отгрузкой.
Расчёт
Рассчитаем станцию под вашу задачу
Опишите задачу или приложите опросный лист, чертёж, ТЗ — инженер свяжется в течение рабочего дня.
- 01Заявка
Контакты и пара слов о задаче
- 02Консультация инженера
Уточняем параметры и условия работы
- 03Предложение
Схема, стоимость и срок изготовления
