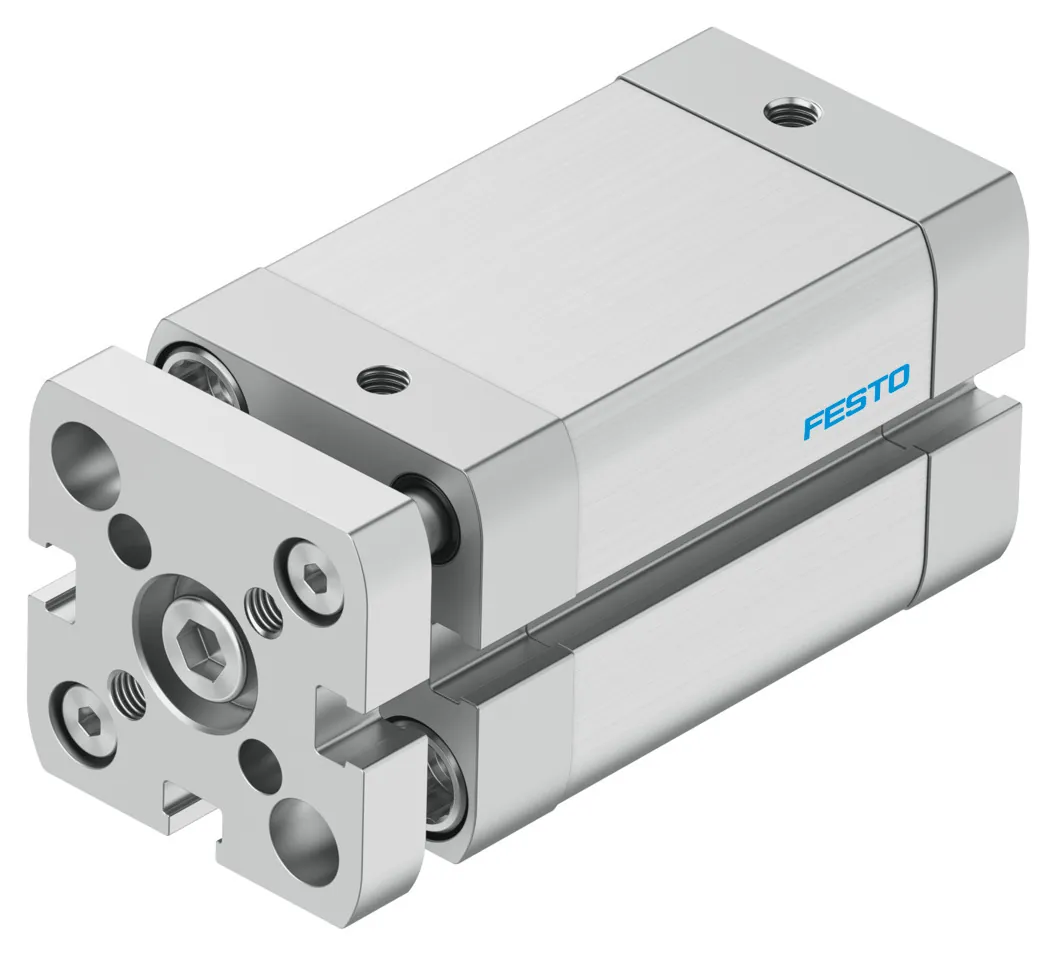

FestoКомпактный цилиндр

ADNGF-25-30-P-A

GTIN 4052568198619 Оригинал Festo

ADNGF-25-30-P-A — компактный цилиндр Festo с поршнем 25 мм и ходом 30 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 295 Н на выдвижение и 247 Н на втягивание.

Диаметр поршня
25 мм
Ход
30 мм
Усилие при 6 бар
295 Н
Присоединение
M5
Масса
293 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Другой ход или опции — собрать в конфигураторе ADNGF

Обозначение

Что означает ADNGF-25-30-P-A

  1. ADNGFСерия

    Компактный цилиндр

  2. 25Диаметр поршня

    25 мм

  3. 30Ход

    30 мм

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  5. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные ADNGF-25-30-P-A

Основные

Ход
30 мм
Диаметр поршня
25 мм
Основан на стандарте
ISO 21287
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Тип конструкции
Поршень; Шток; Корпус из профиля
Определение позиции
Для герконов
Защита от скручивания/направляющая
Направляющий стержень с хомутом
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
0,3 Дж
Теоретическое усилие при 6 бар, втягивание
247 Н
Теоретическое усилие при 6 бар, выдвижение
295 Н
Пневматическое присоединение
M5

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
293 г
Перемещаемая масса при ходе 0 мм
85 г
Дополнительный коэффициент массы на 10 мм хода
11 г
Базовый вес на 0 мм хода
191 г
Дополнительный вес на 10 мм хода
28 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал винта фланца
Сталь
Материал крышки
Анодированный алюминий
Материал уплотнений
TPE-U(PUR)
Материал концевой плиты
Анодированный алюминий
Материал штока
Легированная сталь
Материал колбы цилиндра
Деформируемый алюминиевый сплав, анодированный

По стандарту ISO 21287, с направляющей скольжения, шток поршня предохранен от проворота с помощью направляющих и траверсы.

Принадлежности

Что подходит к ADNGF-25-30-P-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных ADNGF-25-30-P-APDF · Festo · на русскомPDFКаталог серии ADNGFPDF · на английском · Festo, 2026ADNGFВсе исполнения серии142 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

ADNGF-25-30-P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ADNGF-25-30-P-A?

Компактный цилиндр Festo ADNGF-25-30-P-A, артикул 554234: диаметр поршня — 25 мм; ход — 30 мм; усилие при 6 бар — 295 Н; присоединение — M5; масса — 293 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают компактный цилиндр?

Когда мало места по длине: компактный цилиндр короче стандартного при том же диаметре поршня и ходе.

03При каком давлении и температуре работает ADNGF-25-30-P-A?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен ADNGF-25-30-P-A?

Материал винта фланца — сталь; материал крышки — анодированный алюминий; материал уплотнений — TPE-U(PUR); материал концевой плиты — анодированный алюминий. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ADNGF-25-30-P-A?

ADNGF — компактный цилиндр; 25 — диаметр поршня: 25 мм; 30 — ход: 30 мм; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии ADNGF, кроме ADNGF-25-30-P-A?

В серии «Компактный цилиндр ADNGF» — 142 позиции. У ADNGF-25-30-P-A: диаметр поршня — 25 мм; ход — 30 мм. Другие варианты (диаметр поршня: 12, 16, 20, 32, 40, 50, 63, 80 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ADNGF-25-30-P-A?

В блоке «Принадлежности» на этой странице: крепление цилиндра (2), крепление с защитой от коррозии (1), датчики положения (10), дроссели с обратным клапаном (6), многопозиционные модули (1). Например: FNC-25, SNCL-25-R3, SME-8-K-LED-24, GRLA-M5-QS-3-D, DPNA-25. Подобраны по каталогу Festo для этого размера.

08Есть ли на ADNGF-25-30-P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии ADNGF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить ADNGF-25-30-P-A, если нужен другой ход?

В серии ADNGF с поршнем 25 мм в этом исполнении есть ходы от 5 до 60 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит ADNGF-25-30-P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ADNGF-25-30-P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11ADNGF-25-30-P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 554234; ввоз официальный, с грузовой таможенной декларацией.
