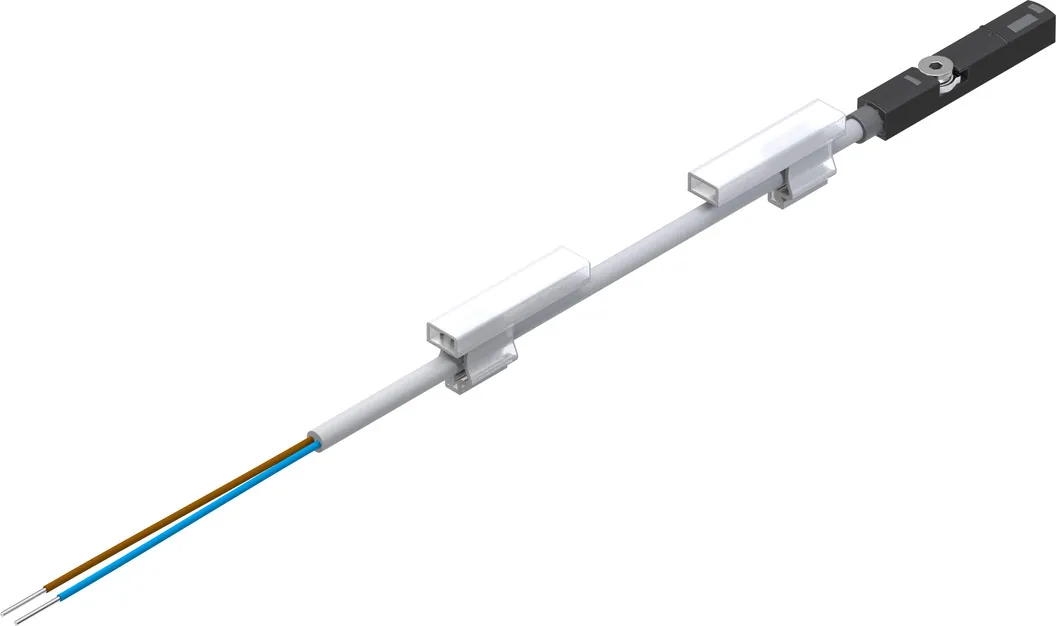

FestoДатчик положения

SME-8M-ZS-24V-K-2,5-OE

GTIN 4052568091804 Оригинал Festo

Датчик положения Festo SME-8M-ZS-24V-K-2,5-OE: электрический, герконовый, двухпроводное исполнение, для приводов с Т-пазом, установка сверху, с кабелем.

Выход переключателя
С контактом, биполярный
Направление выхода
Аксиальный
Функция переключающего элемента
Нормально разомкнутый контакт
Авторизация
Знак RCM; c UL us — Listed (OL)
Специальные характеристики
Стойкий к маслу
Масса
26 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция переключающего элемента

Подходит к: ADN Ø12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм; ADNGF всех диаметров; ADVC размер 4; ADVU всех диаметров; ADVUL всех диаметров; ADVULQ всех диаметров; AEVU всех диаметров; AEVULQ всех диаметров; AEVUZ всех диаметров; CLR всех диаметров; DFM Ø12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм; DFSP всех размеров; DFST всех диаметров; DGTZ всех размеров; DNC всех диаметров; DPZ всех диаметров; DPZJ всех диаметров; DSBC всех диаметров; DSBG всех диаметров; DSM размер 63; DZF всех диаметров; EHMD всех размеров; EZH всех размеров; HGP размеры 16, 25; HGPL всех размеров; HSP всех размеров; HSW всех размеров; STAF всех размеров; VZQA всех размеров

Характеристики

Технические данные SME-8M-ZS-24V-K-2,5-OE

Основные

Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Специальные характеристики
Стойкий к маслу
Принцип измерения
Магнитный, геркон
Выход переключателя
С контактом, биполярный
Функция переключающего элемента
Нормально разомкнутый контакт
Макс. выходной ток
80 мА
Макс. выходной ток монтажных принадлежностей
80 мА
Макс. характеристика контакта AC
2,4 В·А
Макс. характеристика контакта DC
2,4 Вт
Макс. коммутируемая мощность DC в монтажных принадлежностях
2,4 Вт
Макс. коммутируемая мощность AC в монтажных принадлежностях
2,4 В·А
Падение напряжения
4,8 В
Защита от короткого замыкания
Нет
Способность выдерживать перегрузку
Нет в наличии
Диапазон рабочего напряжения АС
5 … 30 В
Диапазон рабочего напряжения DC
5 … 30 В
Защищен от смены полярности
Нет

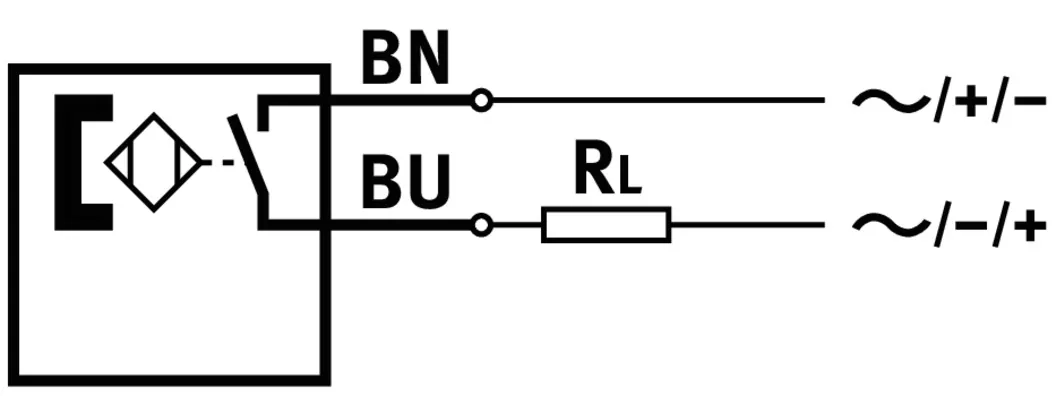

Электрическое подключение 1, тип подключения
Кабель
Электрическое подключение 1, технология подключения
Открытый конец
Электрическое подключение 1, количество контактов/проводов
2
Направление выхода
Аксиальный
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу; В кабельной цепи: более 5 млн циклов, радиус изгиба 75 мм
Длина кабеля
2,5 м
Атрибуты кабеля
Стандартный, подходит для кабельных цепей
Тип крепления
Затянутый; Вставляется в паз сверху
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP65; IP68

Условия работы

Температура окружающей среды
−5 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
26,3 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
PA; Легированная сталь, нержавеющая

Принадлежности

Что подходит к SME-8M-ZS-24V-K-2,5-OE

По разделу «Принадлежности» каталога Festo этой серии.

Прочее1
Крепление19

Документы

Документация

PDFТаблица данных SME-8M-ZS-24V-K-2,5-OEPDF · Festo · на русскомPDFКаталог Festo SME-8MPDF · на английском · Festo, 2026SMEВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

SME-8M-ZS-24V-K-2,5-OE: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SME-8M-ZS-24V-K-2,5-OE?

Датчик положения Festo SME-8M-ZS-24V-K-2,5-OE, артикул 543872: выход переключателя — с контактом, биполярный; направление выхода — аксиальный; функция переключающего элемента — нормально разомкнутый контакт; авторизация — знак RCM, c UL us — Listed (OL); специальные характеристики — стойкий к маслу; масса — 26 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SME-8M-ZS-24V-K-2,5-OE?

По таблице данных Festo: температура окружающей среды — −5 … 70 °C; класс защиты — IP65, IP68.

04Из каких материалов изготовлен SME-8M-ZS-24V-K-2,5-OE?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — PA, легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SME, кроме SME-8M-ZS-24V-K-2,5-OE?

В серии «Датчик положения SME» — 30 позиций. У SME-8M-ZS-24V-K-2,5-OE: функция переключающего элемента — нормально разомкнутый контакт. Другие варианты (функция переключающего элемента: нормально замкнутый контакт) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SME-8M-ZS-24V-K-2,5-OE?

В блоке «Принадлежности» на этой странице: прочее (1), крепление (19). Например: ASLR-L-423, CRSMB-8-32/100. Подобраны по каталогу Festo для этого размера.

07К каким изделиям подходит SME-8M-ZS-24V-K-2,5-OE?

По каталогам Festo: ADN Ø12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм; ADNGF всех диаметров; ADVC размер 4; ADVU всех диаметров; ADVUL всех диаметров; ADVULQ всех диаметров; AEVU всех диаметров; AEVULQ всех диаметров; AEVUZ всех диаметров; CLR всех диаметров и ещё 19.

08Есть ли на SME-8M-ZS-24V-K-2,5-OE документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SME-8M; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SME-8M-ZS-24V-K-2,5-OE и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SME-8M-ZS-24V-K-2,5-OE в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SME-8M-ZS-24V-K-2,5-OE — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 543872; ввоз официальный, с грузовой таможенной декларацией.
