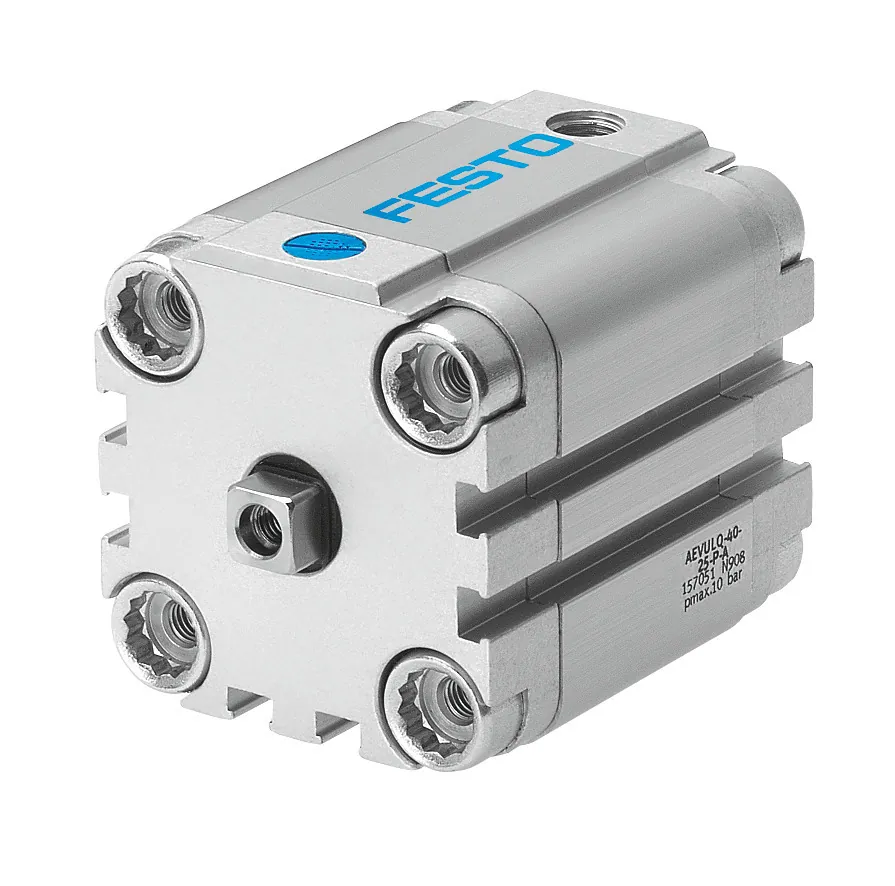

FestoКомпактный цилиндр

AEVULQ-40-25-P-A

GTIN 4052568122829 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2025 года. Подберём замену

AEVULQ-40-25-P-A — компактный цилиндр Festo с поршнем 40 мм и ходом 25 мм, одностороннего действия; нажимного действия. При давлении 6 бар теоретическое усилие — 704 Н на выдвижение.

Диаметр поршня
40 мм
Ход
25 мм
Усилие при 6 бар
704 Н
Присоединение
G1/8
Масса
580 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает AEVULQ-40-25-P-A

  1. AEVULQСерия

    Компактный цилиндр

  2. 40Диаметр поршня

    40 мм

  3. 25Ход

    25 мм

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  5. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные AEVULQ-40-25-P-A

Основные

Ход
25 мм
Диаметр поршня
40 мм
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Одностороннего действия; нажимного действия
Конец штока
Внутренняя резьба
Тип конструкции
Поршень; Шток
Определение позиции
Для герконов
Варианты
Односторонний шток
Защита от скручивания/направляющая
Квадратный шток
Энергия удара в крайних положениях
0,52 Дж
Теоретическое усилие при 6 бар, выдвижение
704 Н
Тип крепления
Со сквозным отверстием; с принадлежностями
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
580 г
Перемещаемая масса при ходе 0 мм
63 г
Дополнительный коэффициент массы на 10 мм хода
9 г
Базовый вес на 0 мм хода
433 г
Дополнительный вес на 10 мм хода
59 г

Материалы

Материал винта фланца
Сталь, гальванизированная
Материал крышки
Алюминиевый сплав
Материал динамических уплотнений
NBR; TPE-U(PU)
Материал штока
Легированная сталь
Материал колбы цилиндра
Алюминиевый сплав

Для бесконтактного опроса. Шток с защитой от проворота с помощью поперечной плиты и направляющей.

Принадлежности

Что подходит к AEVULQ-40-25-P-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных AEVULQ-40-25-P-APDF · Festo · на русскомPDFКаталог серии AEVULQPDF · на английском · Festo, 2026AEVULQВсе исполнения серии82 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

AEVULQ-40-25-P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у AEVULQ-40-25-P-A?

Компактный цилиндр Festo AEVULQ-40-25-P-A, артикул 157051: диаметр поршня — 40 мм; ход — 25 мм; усилие при 6 бар — 704 Н; присоединение — G1/8; масса — 580 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают компактный цилиндр?

Когда мало места по длине: компактный цилиндр короче стандартного при том же диаметре поршня и ходе.

03При каком давлении и температуре работает AEVULQ-40-25-P-A?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен AEVULQ-40-25-P-A?

Материал винта фланца — сталь, гальванизированная; материал крышки — алюминиевый сплав; материал динамических уплотнений — NBR, TPE-U(PU); материал штока — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение AEVULQ-40-25-P-A?

AEVULQ — компактный цилиндр; 40 — диаметр поршня: 40 мм; 25 — ход: 25 мм; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии AEVULQ, кроме AEVULQ-40-25-P-A?

В серии «Компактный цилиндр AEVULQ» — 82 позиции. У AEVULQ-40-25-P-A: диаметр поршня — 40 мм; ход — 25 мм; исполнение — P-A (внутренняя резьба). Другие варианты (диаметр поршня: 16, 20, 25, 32, 50, 63, 80, 100) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к AEVULQ-40-25-P-A?

В блоке «Принадлежности» на этой странице: крепление цилиндра (5), крепление с защитой от коррозии (2), датчики положения (10), дроссели с обратным клапаном (8). Например: SNCL-40, CRLNG-40, SME-8-K-LED-24, GRLA-1/8-QS-3-D. Подобраны по каталогу Festo для этого размера.

08Есть ли на AEVULQ-40-25-P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии AEVULQ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить AEVULQ-40-25-P-A, если нужен другой ход?

В серии AEVULQ с поршнем 40 мм в этом исполнении есть ходы от 5 до 25 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит AEVULQ-40-25-P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте AEVULQ-40-25-P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11AEVULQ-40-25-P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 157051; ввоз официальный, с грузовой таможенной декларацией.

12Чем заменить AEVULQ-40-25-P-A?

Производитель снял AEVULQ-40-25-P-A с производства: по данным Festo позиция была доступна до 2025 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
