Конфигуратор Festo ADN для медленного равномерного движения или с низким трением

Любой ход от 1 до 500 мм и опции по таблице заказа Festo — несовместимые сочетания конфигуратор не пропустит.

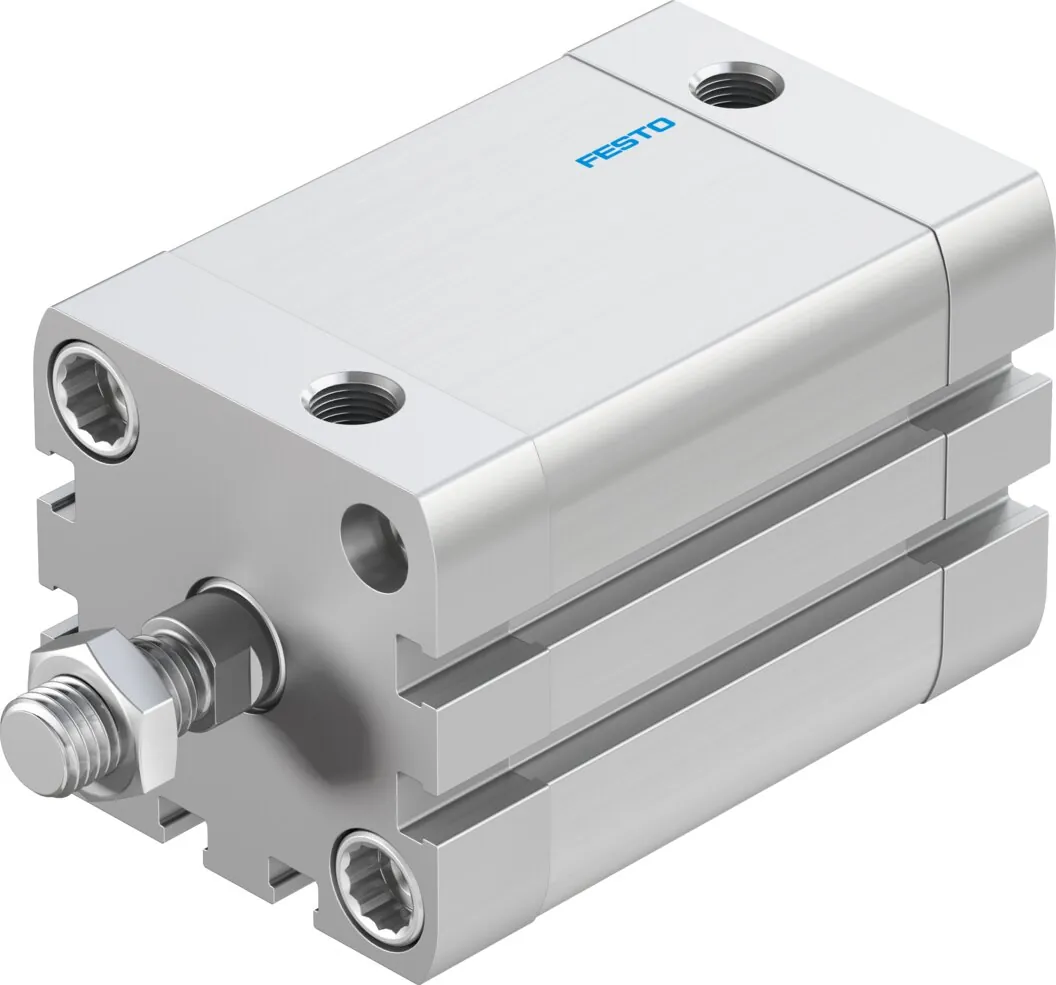

Компактный пневмоцилиндр ADN: медленное равномерное движение или низкое трение Festo

Конфигуратор

Соберите код ADN для медленного равномерного движения или с низким трением

Выберите диаметр поршня, ход и опции. Если опция не сочетается с уже выбранной, конфигуратор снимет ту и напишет почему; недоступные при этом выборе варианты бледные — причина видна по наведению.

Диаметр поршня, мм

Ход, мм

мм Любой ход от 1 до 500 мм (зависит от размера); кнопки — стандартный ряд Festo.

Резьба штока

Удлинение наружной резьбы штока

мм от 1 до 40 мм, код …K2; пусто — без удлинения

Удлинение штока

мм от 1 до 500 мм, код …K8; пусто — без удлинения

Улучшенный ход

Характеристика движения

Защита от коррозии

Табличка

Обозначение

Что означает каждая часть кода

Части кода идут в этом порядке. Опции, которые не выбраны, в код не попадают; дефис ставится перед первой частью каждой группы — так пишет Festo.

ЧастьКодЗначение
СерияADNКомпактный пневмоцилиндр двустороннего действия по ISO 21287
Диаметр поршня, мм12Ø12 мм — базовое изделие арт. 536203
16Ø16 мм — базовое изделие арт. 536218
20Ø20 мм — базовое изделие арт. 536233
25Ø25 мм — базовое изделие арт. 536250
32Ø32 мм — базовое изделие арт. 536267
40Ø40 мм — базовое изделие арт. 536288
50Ø50 мм — базовое изделие арт. 536309
63Ø63 мм — базовое изделие арт. 536330
80Ø80 мм — базовое изделие арт. 536351
100Ø100 мм — базовое изделие арт. 536372
125Ø125 мм — базовое изделие арт. 536393
Ход, мм…1 … 500 мм; Ø12 — до 300, Ø16 — до 300, Ø20 — до 300, Ø25 — до 300, Ø32 — до 400, Ø40 — до 400, Ø50 — до 400, Ø63 — до 400 мм
Резьба штокаAНаружная резьба
IВнутренняя резьба
ДемпфированиеPУпругие демпфирующие кольца с обеих сторон
Опрос положенияAДля датчиков положения
Удлинение наружной резьбы штока…K21 … 40 мм; Ø12 — до 10, Ø16 — до 10, Ø20 — до 20, Ø25 — до 20, Ø32 — до 20, Ø40 — до 20, Ø50 — до 20, Ø63 — до 20, Ø80 — до 30, Ø100 — до 30, Ø125 — до 40 мм
Удлинение штока…K81 … 500 мм; Ø12 — до 300, Ø16 — до 300, Ø20 — до 300, Ø25 — до 300, Ø32 — до 400, Ø40 — до 400, Ø50 — до 400, Ø63 — до 400 мм
Улучшенный ходK10Гладкий шток из анодированного алюминия
Характеристика движенияS10Медленное равномерное движение
S11Низкое трение
Защита от коррозииR3Повышенная защита от коррозии
ТабличкаTLТабличка с лазерной маркировкой

Ограничения

Какие опции не сочетаются

Условия таблицы заказа Festo — конфигуратор проверяет их все.

  • Гладкий алюминиевый шток (K10) — нет для Ø12, 16 мм.
  • Внутренняя резьба штока (I) — не сочетается с: Удлинение наружной резьбы штока (…K2).
  • Гладкий алюминиевый шток (K10) — не сочетается с: Удлинение наружной резьбы штока (…K2), Повышенная защита от коррозии (R3).
  • Гладкий алюминиевый шток (K10) — только при ходе от 2 мм (для Ø50 мм).
  • Гладкий алюминиевый шток (K10) — только при ходе от 5 мм (для Ø63, 80, 100, 125 мм).
  • Медленное равномерное движение (S10) — только при ходе от 20 мм.
  • Повышенная защита от коррозии (R3) — не сочетается с: Табличка с лазерной маркировкой (TL).

Замечания каталога

  • Ход и удлинение штока вместе не должны превышать наибольший ход для этого диаметра.

Документы

Каталоги ADN

Таблица заказа с номерами базовых изделий — в английском каталоге Festo 2026 года. Характеристики, размеры и принадлежности — в каталоге серии на русском и на странице серии.

PDFКаталог Festo, таблица заказа на с. 36–37PDF · на английском · Festo, 2026 ☎+7 (931) 300-34-00Направление «Пневматика»
