FestoШинный узел

CPX-FB23-24

GTIN 4052568162344 Оригинал Festo

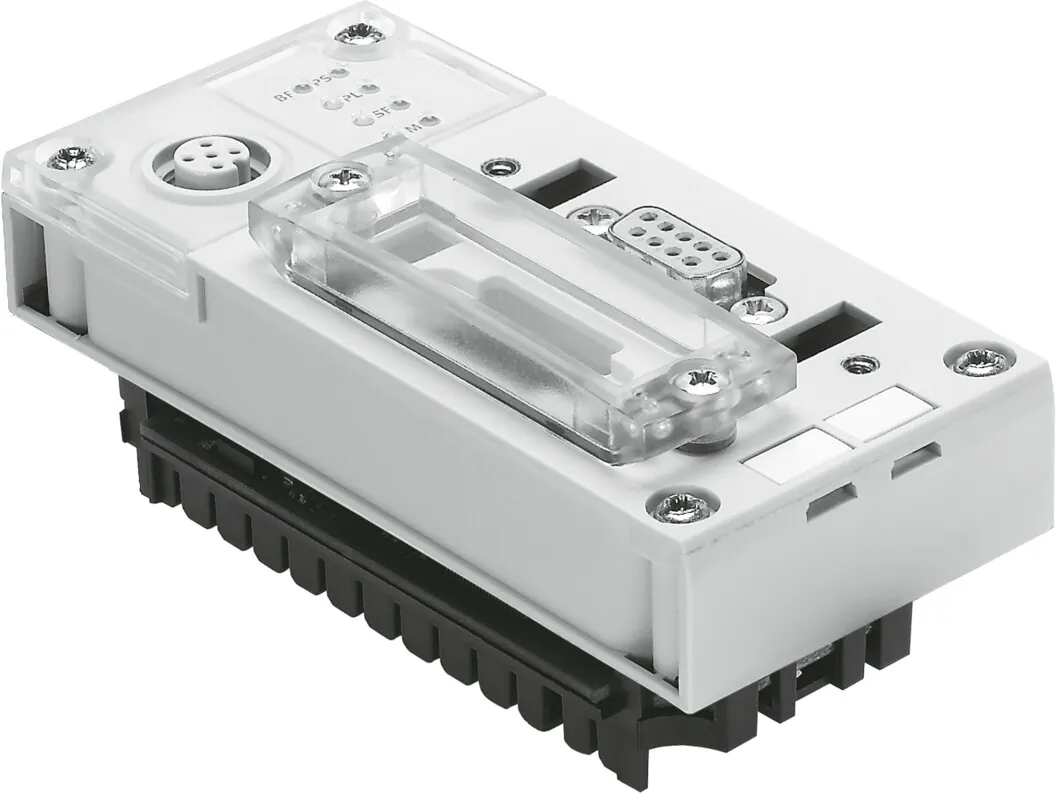

Шинный узел Festo CPX-FB23-24: для модульного электрического терминала СРХ.

Протокол
CC-Link
Класс защиты
IP65; IP67
Элементы управления
DIL переключатели
Максимальное кол-во адресов для входов
32 Byte; 64 Byte; 14 Byte
Максимальное кол-во адресов для выходов
32 Byte; 64 Byte; 14 Byte
Масса
115 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-FB23-24

Основные

Протокол
CC-Link
Размеры W x L x H
(включая блок связи); 50 мм x 107 мм x 50 мм
Класс защиты
IP65; IP67
Светодиоды, относящиеся к продукту
M: модификация, параметризация; PL: питание нагрузки; PS: питание электроники, питание датчика; SF: системная ошибка
Светодиоды, относящиеся к шине
Error: ошибка коммуникации; RD: Получить данные; RUN: статусы коммуникации; SD: Передать данные
Диагностика устройства
Диагностика по каналам и модулям; Модули с пониженным напряжением; Память диагностики
Элементы управления
DIL переключатели
Интерфейс Fieldbus
Разъем Sub-D, 9-полюсный; Разъем Sub-D, для самостоятельного монтажа; Винтовой клеммник, IP20
Максимальное кол-во адресов для входов
32 Byte; 64 Byte; 14 Byte
Примечание по входам
14 байт Rx (F23); 32 байта на RWr (F23); 64 байта на Rx, RWr (F24)
Максимальное кол-во адресов для выходов
32 Byte; 64 Byte; 14 Byte
Примечание по выходам
64 байта на Ry, RWw (F24); 14 байт на Ry (F23); 32 байта на RWw (F23)
Параметры конфигурации
Поведение диагностики; Отказоустойчивая реакция; Принудительная установка каналов; Настройка сигнала; Системные параметры
Скорость передачи данных (бод)
156 … 10000 кбит/с
Дополнительные функции
Статус системы может быть отображен с использованием данных процесса; Дополнительный диагностический интерфейс для модуля оператора
Диапазон рабочего напряжения DC
18 … 30 В
Номинальное рабочее напряжение DC
24 В
Собственное потребление тока при рабочем напряжении
Typ. 70 мА

Условия работы

Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
115 г

Материалы

Материал корпуса
PA с армированием; PC

Принадлежности

Что подходит к CPX-FB23-24

По разделу «Принадлежности» каталога Festo — для размера 24. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели13

Подключение воздуха1

Плиты и коллекторы11

Крепление5

Электрические модули12

Прочее4

Документы

Документация

PDFТаблица данных CPX-FB23-24PDF · Festo · на русскомPDFКаталог Festo CPXPDF · на английском · Festo, 2026CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-FB23-24: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPX-FB23-24?

Шинный узел Festo CPX-FB23-24, артикул 526176: протокол — CC-Link; класс защиты — IP65, IP67; элементы управления — DIL переключатели; максимальное кол-во адресов для входов — 32 Byte, 64 Byte, 14 Byte; максимальное кол-во адресов для выходов — 32 Byte, 64 Byte, 14 Byte; масса — 115 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-FB23-24?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP65, IP67.

03Из каких материалов изготовлен CPX-FB23-24?

Материал корпуса — PA с армированием, PC. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-FB23-24?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CPX-FB23-24?

В блоке «Принадлежности» на этой странице: датчики и кабели (13), подключение воздуха (1), плиты и коллекторы (11), крепление (5), электрические модули (12), прочее (4). Например: KMPV-SUB-D-15-10, VG-K-M9, NEDY-L2R1-V1-M12G5-N-M12G4, AK-8KL, CACR-S-B12G5-220-PB. Подобраны по каталогу Festo для этого размера.

06Есть ли на CPX-FB23-24 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CPX-FB23-24 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-FB23-24 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CPX-FB23-24 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 526176; ввоз официальный, с грузовой таможенной декларацией.
