FestoМодуль входа/выхода

CPX-L-8DE-8DA-16-KL-3POL

GTIN 4052568218744 Оригинал Festo

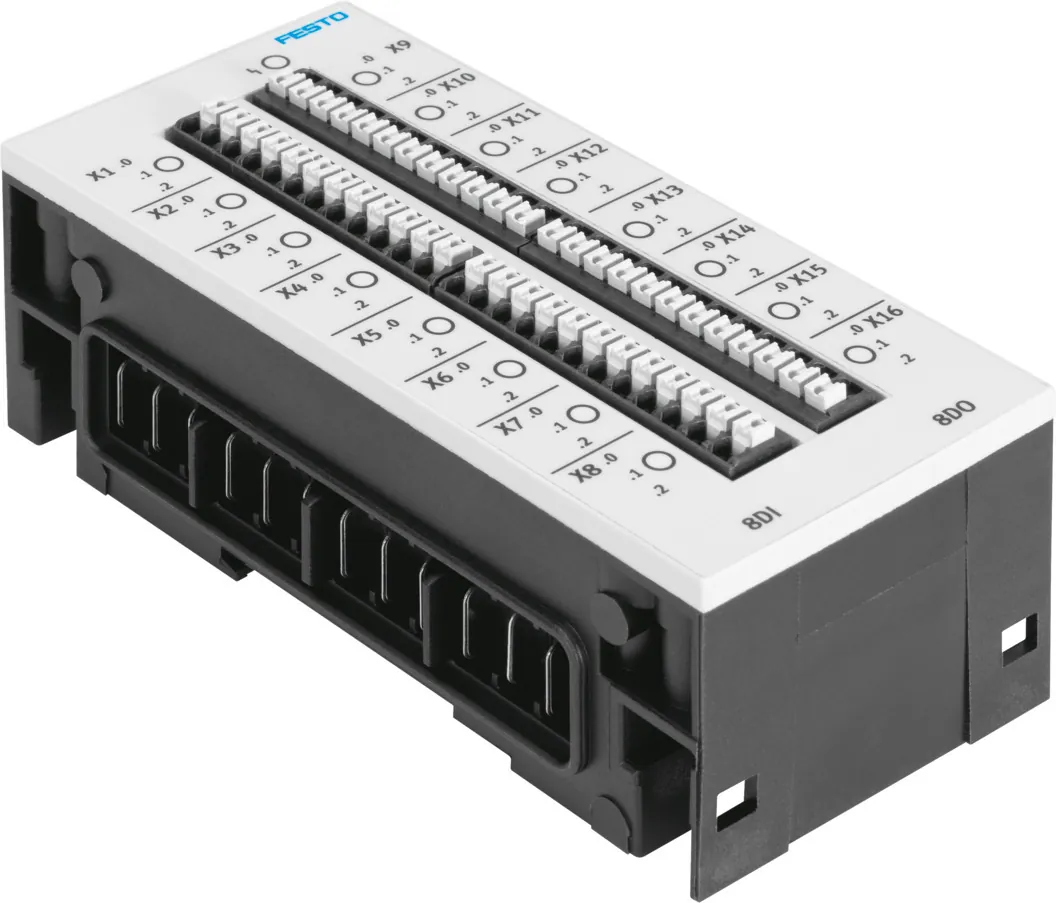

Модуль входа/выхода Festo CPX-L-8DE-8DA-16-KL-3POL.

Класс защиты
IP20
Авторизация
C UL — Recognized (OL)
Кол-во выходов
8
Диапазон рабочего напряжения DC
18 … 30 В
Номинальное рабочее напряжение DC
24 В
Масса
171 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-L-8DE-8DA-16-KL-3POL

Основные

Размеры W x L x H
(включая блок связи); 50 мм x 107 мм x 41 мм
Класс защиты
IP20
Авторизация
C UL — Recognized (OL)
Светодиодные индикаторы
1 групповая диагностика; Состояние 16 каналов
Диагностика
Короткое замыкание или перегрузка по каналам; Низкое напряжение, выходы
Кол-во выходов
8
Параметры конфигурации
Время устранения дребезга контакта на входе; Безопасное состояние по каналам; Принудительная установка по каналам; Режим простоя по каналам; Время расширения сигнала; Поведение после короткого замыкания; Контроль модуля
Диапазон рабочего напряжения DC
18 … 30 В
Номинальное рабочее напряжение DC
24 В
Собственное потребление тока при рабочем напряжении
Типично 15 мА
Кол-во входов
8
Входные характеристики
IEC1131-T2, Typ 01
Уровень переключения
Сигнал 0: <= 5 В; Сигнал 1: >= 15 В
Вход логической схемы
PNP (положительное переключение)
Время колебаний на входе
3 мс (0.1 мс, 10 мс, 20 мс, параметризуемый)
Макс. остаточный ток входа на модуль
1,8 А
График характеристики, выходы
IEC1131-T2
Цифровые выходы
PNP (положительное переключение)
Макс. остаточный ток выхода на модуль
2 А
Макс. электропитание на каждый канал
0.25 А (6 Вт ламповой нагрузки)
Электрическая развязка, канал-канал
Нет
Электрическая развязка канал - внутренняя шина
Нет
Защита (при коротком замыкании)
Внутренний электронный защитный предохранитель для канала

Условия работы

Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии; (встроенные)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
171 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием

Принадлежности

Что подходит к CPX-L-8DE-8DA-16-KL-3POL

По разделу «Принадлежности» каталога Festo — для размера 16. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели13

Подключение воздуха1

Плиты и коллекторы11

Крепление5

Электрические модули12

Прочее4

Документы

Документация

PDFТаблица данных CPX-L-8DE-8DA-16-KL-3POLPDF · Festo · на русскомPDFКаталог Festo CPXPDF · на английском · Festo, 2026CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-L-8DE-8DA-16-KL-3POL: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPX-L-8DE-8DA-16-KL-3POL?

Модуль входа/выхода Festo CPX-L-8DE-8DA-16-KL-3POL, артикул 572607: класс защиты — IP20; авторизация — C UL — Recognized (OL); кол-во выходов — 8; диапазон рабочего напряжения DC — 18 … 30 В; номинальное рабочее напряжение DC — 24 В; масса — 171 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-L-8DE-8DA-16-KL-3POL?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP20.

03Из каких материалов изготовлен CPX-L-8DE-8DA-16-KL-3POL?

Материал корпуса — PA с армированием. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-L-8DE-8DA-16-KL-3POL?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CPX-L-8DE-8DA-16-KL-3POL?

В блоке «Принадлежности» на этой странице: датчики и кабели (13), подключение воздуха (1), плиты и коллекторы (11), крепление (5), электрические модули (12), прочее (4). Например: KMPV-SUB-D-15-10, VG-K-M9, NEDY-L2R1-V1-M12G5-N-M12G4, AK-8KL, CACR-S-B12G5-220-PB. Подобраны по каталогу Festo для этого размера.

06Есть ли на CPX-L-8DE-8DA-16-KL-3POL документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CPX-L-8DE-8DA-16-KL-3POL и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-L-8DE-8DA-16-KL-3POL в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CPX-L-8DE-8DA-16-KL-3POL — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 572607; ввоз официальный, с грузовой таможенной декларацией.
