FestoПривод с направляющими

DFM-80-160-P-A-GF

GTIN 4052568139841 Оригинал Festo

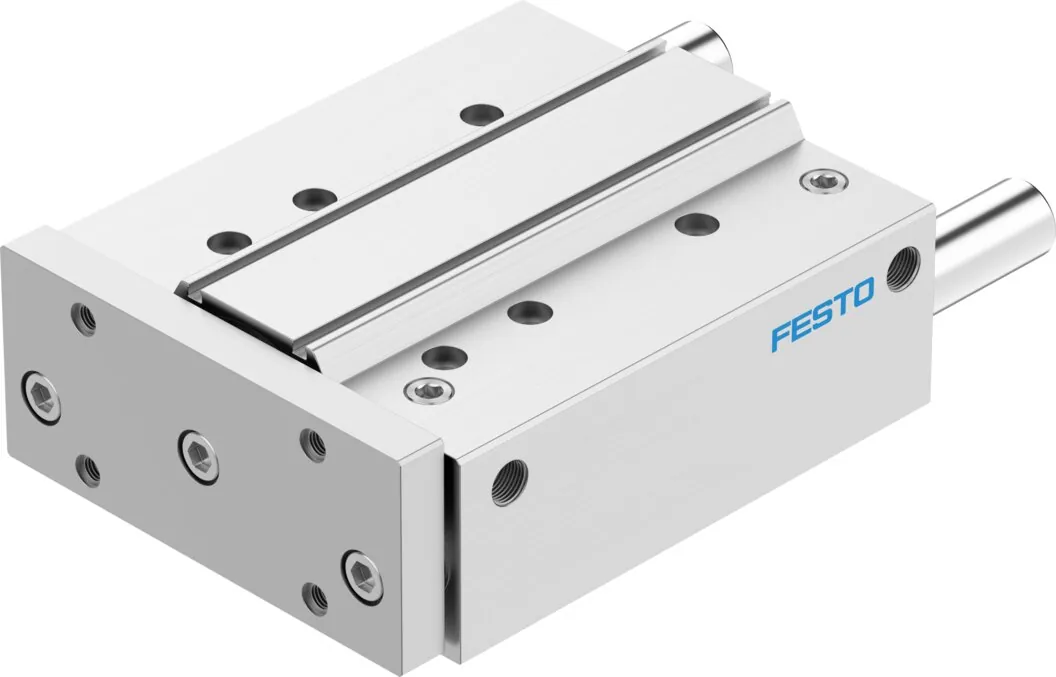

DFM-80-160-P-A-GF — привод с направляющими Festo с поршнем 80 мм и ходом 160 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 3016 Н на выдвижение и 2827 Н на втягивание.

Диаметр поршня
80 мм
Ход
160 мм
Усилие при 6 бар
3016 Н
Присоединение
G3/8
Масса
12,91 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает DFM-80-160-P-A-GF

  1. DFMСерия

    Привод с направляющими

  2. 80Диаметр поршня

    80 мм

  3. 160Ход

    160 мм

  4. PДемпфирование

    Упругие демпфирующие кольца с двух сторон

  5. AОпрос положения

    С помощью датчиков положения

  6. GFНаправляющая

    Направляющая скольжения

Характеристики

Технические данные DFM-80-160-P-A-GF

Основные

Расстояние центра тяжести от нагрузки до траверсы
125 мм
Ход
160 мм
Диаметр поршня
80 мм
Режим работы привода
Траверса
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Направляющая
Направляющая скольжения
Тип конструкции
Направляющая
Определение позиции
Для герконов
Макс. скорость
0,4 м/с
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
0,75 Н·м
Макс. усилие Fy
2320 Н
Макс. усилие Fy статическое
2320 Н
Макс. усилие Fz
2320 Н
Макс. усилие Fz статическое
2320 Н
Макс. момент Mx
179,8 Н·м
Макс. момент Mx, статич.
179,8 Н·м
Макс. момент My
126,4 Н·м
Макс. момент My, статич.
126,4 Н·м
Макс. момент Mz
126,4 Н·м
Макс. момент Mz, статич.
126,4 Н·м
Макс. допустимый момент нагрузки Мх как функция хода
28,59 Н·м
Макс. полезная нагрузка в зависимости от хода при определенном расстоянии xs
274 Н
Теоретическое усилие при 6 бар, втягивание
2827 Н
Теоретическое усилие при 6 бар, выдвижение
3016 Н
Альтернативные соединения
См. чертеж
Пневматическое присоединение
G3/8

Условия работы

Рабочее давление
0,5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Перемещаемая масса
6553 г
Вес продукта
12910 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал уплотнений
NBR
Материал корпуса
Алюминиевый сплав
Материал штока
Легированная сталь, нержавеющая

Со встроенной направляющей. Датчик положения тип SMTSO-8E может использоваться с этим изделием при длине хода 50 мм и больше. Соответствующий монтажный набор SMB-8E смонтирован внутри или снаружи.

Принадлежности

Что подходит к DFM-80-160-P-A-GF

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DFM-80-160-P-A-GFPDF · Festo · на русскомPDFКаталог серий DFM и DFM-BPDF · на русскомDFMВсе исполнения серии157 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DFM-80-160-P-A-GF: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DFM-80-160-P-A-GF?

Привод с направляющими Festo DFM-80-160-P-A-GF, артикул 170890: диаметр поршня — 80 мм; ход — 160 мм; усилие при 6 бар — 3016 Н; присоединение — G3/8; масса — 12,91 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда нужен привод с направляющими?

Когда на шток действует боковая нагрузка или его нельзя проворачивать: направляющие штанги берут нагрузку на себя.

03При каком давлении и температуре работает DFM-80-160-P-A-GF?

По таблице данных Festo: рабочее давление — 0,5 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DFM-80-160-P-A-GF?

Материал крышки — алюминиевый сплав; материал уплотнений — NBR; материал корпуса — алюминиевый сплав; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DFM-80-160-P-A-GF?

DFM — привод с направляющими; 80 — диаметр поршня: 80 мм; 160 — ход: 160 мм; P — демпфирование: упругие демпфирующие кольца с двух сторон; A — опрос положения: с помощью датчиков положения; GF — направляющая: направляющая скольжения.

06Какие исполнения есть в серии DFM, кроме DFM-80-160-P-A-GF?

В серии «Приводы с направляющими DFM» — 157 позиций. У DFM-80-160-P-A-GF: диаметр поршня — 80 мм; ход — 160 мм; исполнение — P-A-GF (упругие демпферы, с опросом положения, направляющая скольжения). Другие варианты (диаметр поршня: 6, 10, 12, 16, 20, 25, 32, 40 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DFM-80-160-P-A-GF?

В блоке «Принадлежности» на этой странице: датчики положения (10), дроссели с обратным клапаном (3). Например: SME-8-K-LED-24, GRLA-3/8-QS-10-D. Подобраны по каталогу Festo для этого размера.

08Есть ли на DFM-80-160-P-A-GF документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серий DFM и DFM-B; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить DFM-80-160-P-A-GF, если нужен другой ход?

В серии DFM с поршнем 80 мм в этом исполнении есть ходы от 25 до 200 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит DFM-80-160-P-A-GF и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DFM-80-160-P-A-GF в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11DFM-80-160-P-A-GF — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 170890; ввоз официальный, с грузовой таможенной декларацией.
