FestoЛинейный привод

DLGF-G-40-300-PPSA

GTIN 4052568419424 Оригинал Festo

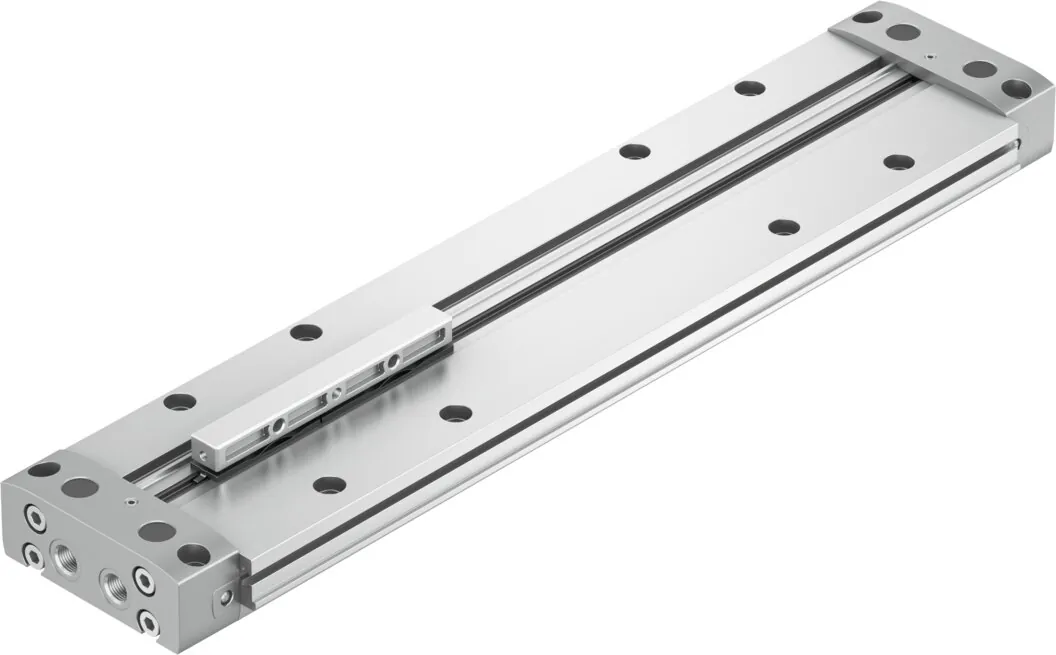

Линейный привод Festo DLGF-G-40-300-PPSA: 40 мм; 300 мм; g1/4.

Диаметр поршня
40 мм
Ход
300 мм
Присоединение
G1/4
Положение при сборке
Любое
Направляющая
Базовая направляющая
Масса
5,66 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход

Другой ход или опции — собрать в конфигураторе DLGF

Характеристики

Технические данные DLGF-G-40-300-PPSA

Основные

Ход
300 мм
Диаметр поршня
40 мм
Демпфирование
PPS: самонастраивающееся пневматическое демпфирование в конце хода
Положение при сборке
Любое
Направляющая
Базовая направляющая
Тип привода
Позитивное защелкивание (щель)
Определение позиции
Для герконов
Режим работы
Двустороннего действия
Длина демпфирования
12,9 мм
Макс. усилие Fy
0 Н
Макс. усилие Fz (к приводу)
662 Н
Макс. усилие +Fz (от привода)
456 Н
Макс. момент Mx
7,7 Н·м
Макс. момент My
37,6 Н·м
Макс. момент Mz
11,2 Н·м
Теоретическое усилие при 6 бар, втягивание
754 Н
Теоретическое усилие при 6 бар, выдвижение
754 Н
Альтернативные соединения
См. чертеж
Тип крепления
Прямо монтаж через сквозные отверстия; с принадлежностями
Пневматическое присоединение
G1/4

Условия работы

Рабочее давление
1,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
0 … 60 °C

Масса

Перемещаемая масса
450 г
Вес продукта
5655 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит меди
Материал крышки
Алюминиевое литьё с покрытием
Материал уплотнений
NBR; TPE-U(PU)
Материал корпуса
Анодированный алюминий

Принадлежности

Что подходит к DLGF-G-40-300-PPSA

По разделу «Принадлежности» каталога Festo — для размера 40. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели4
Подключение воздуха24
Крепление3
Прочее4

Документы

Документация

PDFТаблица данных DLGF-G-40-300-PPSAPDF · Festo · на русскомPDFКаталог Festo DLGFPDF · на английском · Festo, 2026DLGFВсе исполнения серии56 позиций, подбор по параметрам

FAQ

Частые вопросы

DLGF-G-40-300-PPSA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DLGF-G-40-300-PPSA?

Линейный привод Festo DLGF-G-40-300-PPSA, артикул 5074738: диаметр поршня — 40 мм; ход — 300 мм; присоединение — G1/4; положение при сборке — любое; направляющая — базовая направляющая; масса — 5,66 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DLGF-G-40-300-PPSA?

По таблице данных Festo: рабочее давление — 1,5 … 8 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен DLGF-G-40-300-PPSA?

Материал крышки — алюминиевое литьё с покрытием; материал уплотнений — NBR, TPE-U(PU); материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии DLGF, кроме DLGF-G-40-300-PPSA?

В серии «Линейный привод DLGF» — 56 позиций. У DLGF-G-40-300-PPSA: ход — 300 мм. Другие варианты (ход: 200 мм, 400 мм, 500 мм, 600 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к DLGF-G-40-300-PPSA?

В блоке «Принадлежности» на этой странице: датчики и кабели (4), подключение воздуха (24), крепление (3), прочее (4). Например: SMT-8M-A-PS-24V-E-0,3-M8D, GRLA-1/4-QS-10-D, DARD-L8-40-S, DYSS-10-10-Y1F. Подобраны по каталогу Festo для этого размера.

06Есть ли на DLGF-G-40-300-PPSA документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DLGF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит DLGF-G-40-300-PPSA и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DLGF-G-40-300-PPSA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08DLGF-G-40-300-PPSA — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 5074738; ввоз официальный, с грузовой таможенной декларацией.
