FestoЛинейный привод

DLGF-KF-20-600-PPSA

GTIN 4052568419783 Оригинал Festo

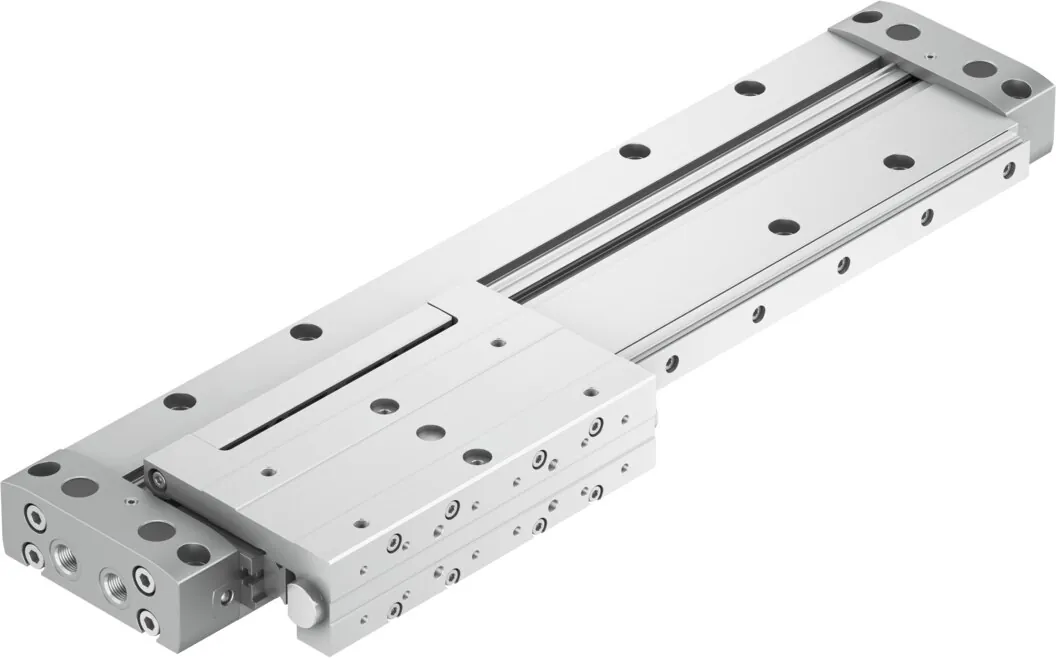

Линейный привод Festo DLGF-KF-20-600-PPSA: 20 мм; 600 мм; m5.

Диаметр поршня
20 мм
Ход
600 мм
Присоединение
M5
Положение при сборке
Любое
Тип привода
Позитивное защелкивание (щель)
Масса
3,14 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход

Другой ход или опции — собрать в конфигураторе DLGF

Характеристики

Технические данные DLGF-KF-20-600-PPSA

Основные

Ход
600 мм
Диаметр поршня
20 мм
Демпфирование
PPS: самонастраивающееся пневматическое демпфирование в конце хода
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип привода
Позитивное защелкивание (щель)
Определение позиции
Для герконов
Режим работы
Двустороннего действия
Длина демпфирования
9,6 мм
Макс. усилие Fy
600 Н
Макс. усилие Fz (к приводу)
700 Н
Макс. усилие +Fz (от привода)
400 Н
Макс. момент Mx
5,4 Н·м
Макс. момент My
15 Н·м
Макс. момент Mz
15 Н·м
Теоретическое усилие при 6 бар, втягивание
188 Н
Теоретическое усилие при 6 бар, выдвижение
188 Н
Альтернативные соединения
См. чертеж
Тип крепления
Прямо монтаж через сквозные отверстия; с принадлежностями
Пневматическое присоединение
M5

Условия работы

Рабочее давление
2 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
0 … 60 °C

Масса

Перемещаемая масса
470 г
Вес продукта
3140 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит меди
Материал крышки
Алюминиевое литьё с покрытием
Материал уплотнений
NBR; TPE-U(PU)
Материал корпуса
Анодированный алюминий

Принадлежности

Что подходит к DLGF-KF-20-600-PPSA

По разделу «Принадлежности» каталога Festo — для размера 20. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели4
Подключение воздуха24
Крепление3
Прочее4

Документы

Документация

PDFТаблица данных DLGF-KF-20-600-PPSAPDF · Festo · на русскомPDFКаталог Festo DLGFPDF · на английском · Festo, 2026DLGFВсе исполнения серии56 позиций, подбор по параметрам

FAQ

Частые вопросы

DLGF-KF-20-600-PPSA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DLGF-KF-20-600-PPSA?

Линейный привод Festo DLGF-KF-20-600-PPSA, артикул 5074948: диаметр поршня — 20 мм; ход — 600 мм; присоединение — M5; положение при сборке — любое; тип привода — позитивное защелкивание (щель); масса — 3,14 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает DLGF-KF-20-600-PPSA?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен DLGF-KF-20-600-PPSA?

Материал крышки — алюминиевое литьё с покрытием; материал уплотнений — NBR, TPE-U(PU); материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии DLGF, кроме DLGF-KF-20-600-PPSA?

В серии «Линейный привод DLGF» — 56 позиций. У DLGF-KF-20-600-PPSA: ход — 600 мм. Другие варианты (ход: 100 мм, 150 мм, 200 мм, 250 мм, 300 мм, 350 мм, 400 мм, 500 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к DLGF-KF-20-600-PPSA?

В блоке «Принадлежности» на этой странице: датчики и кабели (4), подключение воздуха (24), крепление (3), прочее (4). Например: SMT-8M-A-PS-24V-E-0,3-M8D, QSM-M5-6, DARD-L8-20-S, DYSS-10-10-Y1F. Подобраны по каталогу Festo для этого размера.

06Есть ли на DLGF-KF-20-600-PPSA документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DLGF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит DLGF-KF-20-600-PPSA и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DLGF-KF-20-600-PPSA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08DLGF-KF-20-600-PPSA — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 5074948; ввоз официальный, с грузовой таможенной декларацией.
