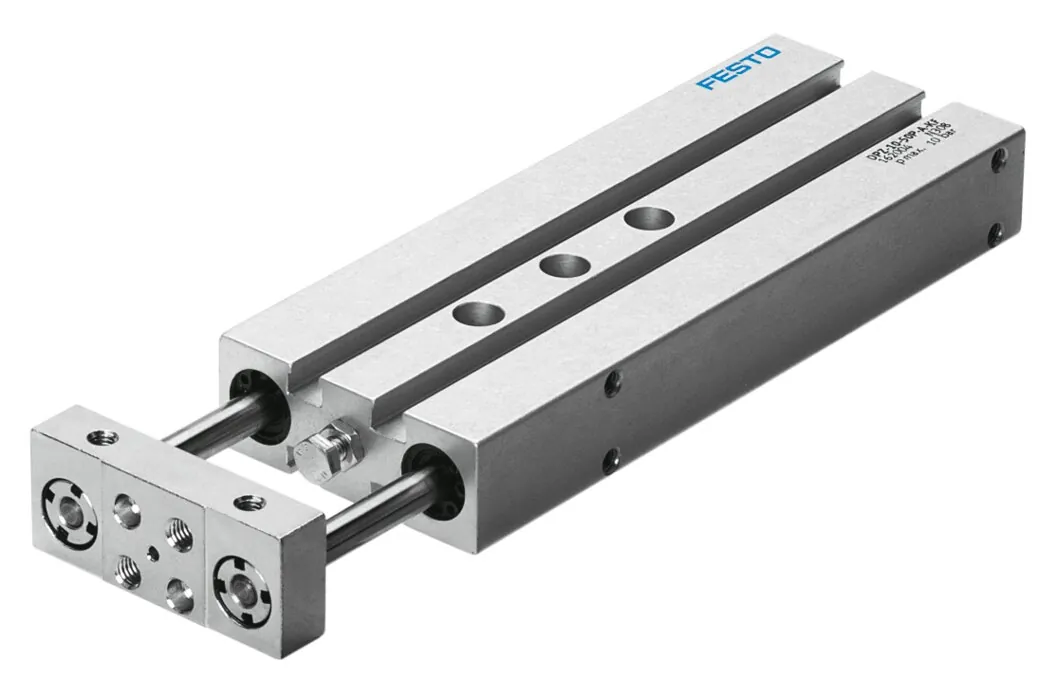

FestoДвухпоршневой цилиндр

DPZ-16-50-P-A

GTIN 4052568114664 Оригинал Festo

DPZ-16-50-P-A — двухпоршневой цилиндр Festo с поршнем 16 мм и ходом 50 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 242 Н на выдвижение и 180 Н на втягивание.

Диаметр поршня
16 мм
Ход
50 мм
Усилие при 6 бар
242 Н
Присоединение
M5
Масса
523 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает DPZ-16-50-P-A

  1. DPZСерия

    Двухпоршневой цилиндр

  2. 16Диаметр поршня

    16 мм

  3. 50Ход

    50 мм

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  5. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные DPZ-16-50-P-A

Основные

Расстояние центра тяжести от нагрузки до траверсы
0 мм
Ход
50 мм
Диапазон настройки крайних положений/хода
10 мм
Диаметр поршня
16 мм
Режим работы привода
Траверса
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Направляющая
Направляющая скольжения
Тип конструкции
Направляющая
Определение позиции
Для герконов
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
0,15 Н·м
Макс. полезная нагрузка в зависимости от хода при определенном расстоянии xs
12 Н
Теоретическое усилие при 6 бар, втягивание
180 Н
Теоретическое усилие при 6 бар, выдвижение
242 Н
Альтернативные соединения
См. чертеж
Пневматическое присоединение
M5

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
523 г

Материалы

Материал крышки
Алюминиевый сплав
Материал уплотнений
NBR
Материал корпуса
Алюминиевый сплав
Материал штока
Легированная сталь, нержавеющая

С двумя параллельными, проходными штоками, для бесконтактного опроса, с упругими демпфирующими кольцами в конечных положениях.

Принадлежности

Что подходит к DPZ-16-50-P-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DPZ-16-50-P-APDF · Festo · на русскомPDFКаталог серии DPZPDF · на английском · Festo, 2026DPZВсе исполнения серии112 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DPZ-16-50-P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DPZ-16-50-P-A?

Двухпоршневой цилиндр Festo DPZ-16-50-P-A, артикул 32689: диаметр поршня — 16 мм; ход — 50 мм; усилие при 6 бар — 242 Н; присоединение — M5; масса — 523 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что даёт двухпоршневой цилиндр?

Два поршня работают параллельно на общую плиту: усилие больше, чем у одного цилиндра той же высоты, а плита не проворачивается.

03При каком давлении и температуре работает DPZ-16-50-P-A?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DPZ-16-50-P-A?

Материал крышки — алюминиевый сплав; материал уплотнений — NBR; материал корпуса — алюминиевый сплав; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DPZ-16-50-P-A?

DPZ — двухпоршневой цилиндр; 16 — диаметр поршня: 16 мм; 50 — ход: 50 мм; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии DPZ, кроме DPZ-16-50-P-A?

В серии «Двухпоршневой цилиндр DPZ» — 112 позиций. У DPZ-16-50-P-A: диаметр поршня — 16 мм; ход — 50 мм; исполнение — P-A (направляющая скольжения, односторонний шток). Другие варианты (диаметр поршня: 10, 20, 25, 32) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DPZ-16-50-P-A?

В блоке «Принадлежности» на этой странице: датчики положения (10), дроссели с обратным клапаном (3). Например: SME-8-K-LED-24, GRLA-M5-QS-3-D. Подобраны по каталогу Festo для этого размера.

08Есть ли на DPZ-16-50-P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DPZ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить DPZ-16-50-P-A, если нужен другой ход?

В серии DPZ с поршнем 16 мм в этом исполнении есть ходы от 10 до 100 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит DPZ-16-50-P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DPZ-16-50-P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11DPZ-16-50-P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 32689; ввоз официальный, с грузовой таможенной декларацией.
