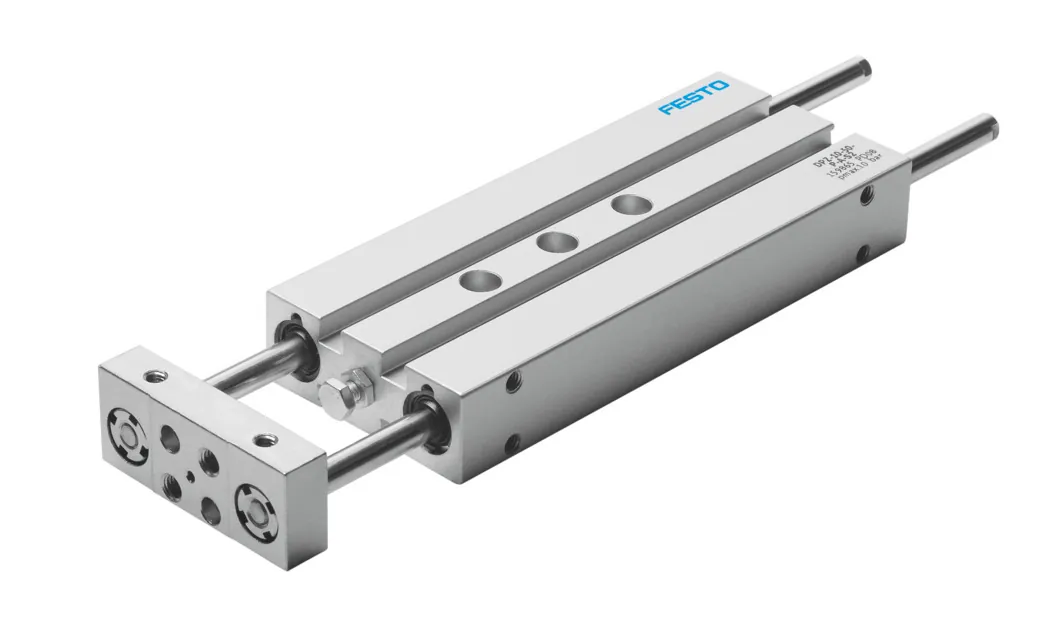

FestoДвухпоршневой цилиндр

DPZ-20-40-P-A-KF-S2

GTIN 4052568130121 Оригинал Festo

DPZ-20-40-P-A-KF-S2 — двухпоршневой цилиндр Festo с поршнем 20 мм и ходом 40 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 282 Н на выдвижение и 282 Н на втягивание.

Диаметр поршня
20 мм
Ход
40 мм
Усилие при 6 бар
282 Н
Присоединение
M5
Масса
679 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает DPZ-20-40-P-A-KF-S2

  1. DPZСерия

    Двухпоршневой цилиндр

  2. 20Диаметр поршня

    20 мм

  3. 40Ход

    40 мм

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  5. AОпрос положения

    Для датчиков положения

  6. KFНаправляющая

    Шариковая направляющая качения

  7. S2Тип штока

    Проходной шток

Характеристики

Технические данные DPZ-20-40-P-A-KF-S2

Основные

Ход
40 мм
Диапазон настройки крайних положений/хода
10 мм
Диаметр поршня
20 мм
Режим работы привода
Траверса
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Направляющая
Определение позиции
Для герконов
Варианты
Двусторонний шток
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
0,2 Н·м
Теоретическое усилие при 6 бар, втягивание
282 Н
Теоретическое усилие при 6 бар, выдвижение
282 Н
Альтернативные соединения
См. чертеж
Пневматическое присоединение
M5

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
679 г

Материалы

Материал крышки
Алюминиевый сплав
Материал уплотнений
NBR
Материал корпуса
Алюминиевый сплав
Материал штока
Сталь с поверхностной закалкой

С двумя параллельными, проходными штоками, для бесконтактного опроса, с упругими демпфирующими кольцами в конечных положениях.

Принадлежности

Что подходит к DPZ-20-40-P-A-KF-S2

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DPZ-20-40-P-A-KF-S2PDF · Festo · на русскомPDFКаталог серии DPZPDF · на английском · Festo, 2026DPZВсе исполнения серии112 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DPZ-20-40-P-A-KF-S2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DPZ-20-40-P-A-KF-S2?

Двухпоршневой цилиндр Festo DPZ-20-40-P-A-KF-S2, артикул 162070: диаметр поршня — 20 мм; ход — 40 мм; усилие при 6 бар — 282 Н; присоединение — M5; масса — 679 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что даёт двухпоршневой цилиндр?

Два поршня работают параллельно на общую плиту: усилие больше, чем у одного цилиндра той же высоты, а плита не проворачивается.

03При каком давлении и температуре работает DPZ-20-40-P-A-KF-S2?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DPZ-20-40-P-A-KF-S2?

Материал крышки — алюминиевый сплав; материал уплотнений — NBR; материал корпуса — алюминиевый сплав; материал штока — сталь с поверхностной закалкой. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DPZ-20-40-P-A-KF-S2?

DPZ — двухпоршневой цилиндр; 20 — диаметр поршня: 20 мм; 40 — ход: 40 мм; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения; KF — направляющая: шариковая направляющая качения; S2 — тип штока: проходной шток.

06Какие исполнения есть в серии DPZ, кроме DPZ-20-40-P-A-KF-S2?

В серии «Двухпоршневой цилиндр DPZ» — 112 позиций. У DPZ-20-40-P-A-KF-S2: диаметр поршня — 20 мм; ход — 40 мм; исполнение — P-A-KF-S2 (шариковая направляющая качения, проходной шток). Другие варианты (диаметр поршня: 10, 16, 25, 32) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DPZ-20-40-P-A-KF-S2?

В блоке «Принадлежности» на этой странице: датчики положения (10), дроссели с обратным клапаном (3). Например: SME-8-K-LED-24, GRLA-M5-QS-3-D. Подобраны по каталогу Festo для этого размера.

08Есть ли на DPZ-20-40-P-A-KF-S2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DPZ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить DPZ-20-40-P-A-KF-S2, если нужен другой ход?

В серии DPZ с поршнем 20 мм в этом исполнении есть ходы от 10 до 100 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит DPZ-20-40-P-A-KF-S2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DPZ-20-40-P-A-KF-S2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11DPZ-20-40-P-A-KF-S2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 162070; ввоз официальный, с грузовой таможенной декларацией.
