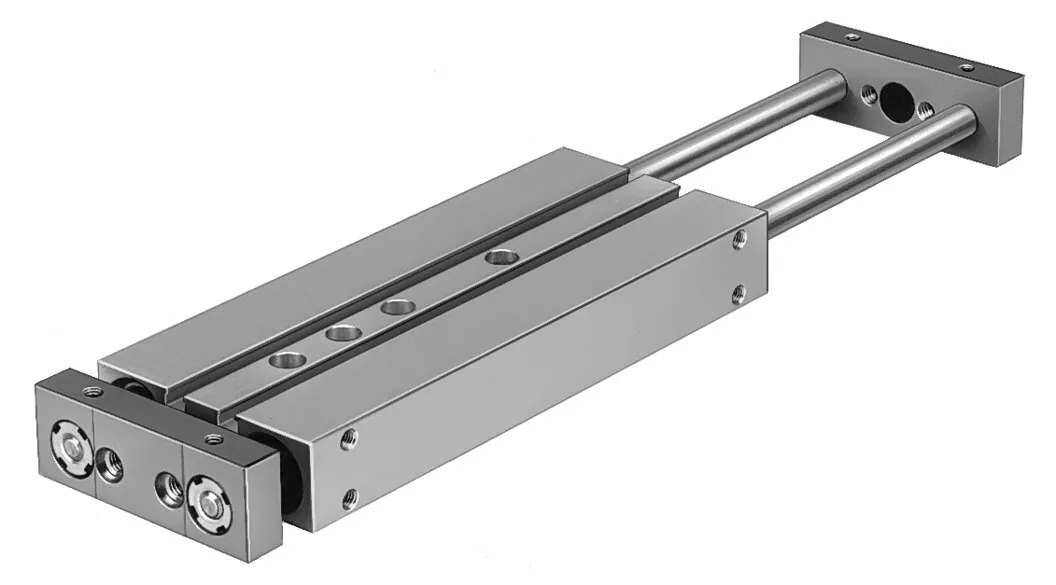

FestoДвухпоршневой цилиндр

DPZJ-32-25-P-A-KF-S2

GTIN 4052568130831 Оригинал Festo

DPZJ-32-25-P-A-KF-S2 — двухпоршневой цилиндр Festo с поршнем 32 мм и ходом 25 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 724 Н на выдвижение и 724 Н на втягивание.

Диаметр поршня
32 мм
Ход
25 мм
Усилие при 6 бар
724 Н
Присоединение
G1/8
Масса
2,60 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает DPZJ-32-25-P-A-KF-S2

  1. DPZJСерия

    Двухпоршневой цилиндр

  2. 32Диаметр поршня

    32 мм

  3. 25Ход

    25 мм

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  5. AОпрос положения

    Для датчиков положения

  6. KFНаправляющая

    Шариковая направляющая качения

  7. S2Тип штока

    Проходной шток

Характеристики

Технические данные DPZJ-32-25-P-A-KF-S2

Основные

Ход
25 мм
Диапазон настройки крайних положений/хода
10 мм
Диаметр поршня
32 мм
Режим работы привода
Траверса
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Направляющая
Определение позиции
Для герконов
Варианты
Двусторонний шток
Макс. скорость
1 м/с
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
0,5 Н·м
Теоретическое усилие при 6 бар, втягивание
724 Н
Теоретическое усилие при 6 бар, выдвижение
724 Н
Альтернативные соединения
См. чертеж
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
2,6 кг

Материалы

Материал крышки
Алюминиевый сплав
Материал уплотнений
NBR
Материал корпуса
Алюминиевый сплав
Материал штока
Сталь с поверхностной закалкой

С двумя параллельными проходными штоками и поперечной плитой, для бесконтактного опроса, с упругими демпфирующими кольцами в конечных положениях.

Принадлежности

Что подходит к DPZJ-32-25-P-A-KF-S2

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DPZJ-32-25-P-A-KF-S2PDF · Festo · на русскомPDFКаталог серии DPZJPDF · на английском · Festo, 2026DPZJВсе исполнения серии56 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DPZJ-32-25-P-A-KF-S2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DPZJ-32-25-P-A-KF-S2?

Двухпоршневой цилиндр Festo DPZJ-32-25-P-A-KF-S2, артикул 162153: диаметр поршня — 32 мм; ход — 25 мм; усилие при 6 бар — 724 Н; присоединение — G1/8; масса — 2,60 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что даёт двухпоршневой цилиндр?

Два поршня работают параллельно на общую плиту: усилие больше, чем у одного цилиндра той же высоты, а плита не проворачивается.

03При каком давлении и температуре работает DPZJ-32-25-P-A-KF-S2?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DPZJ-32-25-P-A-KF-S2?

Материал крышки — алюминиевый сплав; материал уплотнений — NBR; материал корпуса — алюминиевый сплав; материал штока — сталь с поверхностной закалкой. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DPZJ-32-25-P-A-KF-S2?

DPZJ — двухпоршневой цилиндр; 32 — диаметр поршня: 32 мм; 25 — ход: 25 мм; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения; KF — направляющая: шариковая направляющая качения; S2 — тип штока: проходной шток.

06Какие исполнения есть в серии DPZJ, кроме DPZJ-32-25-P-A-KF-S2?

В серии «Двухпоршневой цилиндр DPZJ» — 56 позиций. У DPZJ-32-25-P-A-KF-S2: диаметр поршня — 32 мм; ход — 25 мм; исполнение — P-A-KF-S2 (шариковая направляющая качения). Другие варианты (диаметр поршня: 10, 16, 20, 25) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DPZJ-32-25-P-A-KF-S2?

В блоке «Принадлежности» на этой странице: датчики положения (10), дроссели с обратным клапаном (4). Например: SME-8-K-LED-24, GRLA-1/8-QS-3-D. Подобраны по каталогу Festo для этого размера.

08Есть ли на DPZJ-32-25-P-A-KF-S2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DPZJ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить DPZJ-32-25-P-A-KF-S2, если нужен другой ход?

В серии DPZJ с поршнем 32 мм в этом исполнении есть ходы от 10 до 100 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит DPZJ-32-25-P-A-KF-S2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DPZJ-32-25-P-A-KF-S2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11DPZJ-32-25-P-A-KF-S2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 162153; ввоз официальный, с грузовой таможенной декларацией.
