FestoКомплект параллельного захвата для роботов

EHPS-16-A-RA1

GTIN 4052568465797 Оригинал Festo

Комплект параллельного захвата для роботов Festo EHPS-16-A-RA1: 16; 154 Н; 10 мм.

Размер
16
Суммарное усилие захвата
154 Н
Ход каждой губки захвата
10 мм
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
0,4 °
Масса
400 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает EHPS-16-A-RA1

  1. EHPSСерия

    Комплект параллельного захвата для роботов

  2. 16Типоразмер

    16

  3. AОпрос положения

    Для датчиков положения

  4. RA1Присоединение к роботу

    Universal Robots

Характеристики

Технические данные EHPS-16-A-RA1

Основные

Размер
16
Ход каждой губки захвата
10 мм
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
0,4 °
Макс. люфт губок захвата Sz
0,05 мм
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
<= 0,03 мм
Кол-во губок захватов
2
Привод
Электрический
Функция захвата
Параллельный
Тип конструкции
Устройство с червячной передачей; Т-образный; Рейка и шестерня; Электрический захват
Соответствует стандарту
IEC 61010-1
Направляющая
Направляющая скольжения
Определение позиции
Для герконов
Тип мотора
Серводвигатель постоянного тока
Элементы управления
Переключатель с фиксацией
Режим готовности дисплея
LED
Макс. частота циклов
1,1 Гц
Maкс. вес на внешний палец захвата
100 г
Макс. потребление тока
1 А
Номинальное рабочее напряжение DC
24 В
Допустимые колебания напряжения
+/- 10 %
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Сертификация взрывозащиты за пределами Евросоюза
EPL Db (GB); EPL Gb (GB)
Уровень звукового давления
<= 70 дБ(А)
Класс защиты
IP40
Суммарное усилие захвата
154 Н
Массовый момент инерции
0,81 кг·см²
Макс. усилие на губку захвата Fz, статическое
200 Н
Макс. момент на захвате Mx, статич.
7 Н·м
Макс. момент на захвате My, статич.
4,4 Н·м
Макс. момент на захвате Mz, статич.
7 Н·м
Интервалы между смазкой направляющих
2 млн переключений
Электрическое подключение
5-пин; Кабель с разъемом; M12x1
Тип крепления
Внутренняя резьба и центрирующая втулка; Со сквозным отверстием и центрирующей втулкой
Присоединение к роботу
Universal Robots UR3/5/10 (PolyScope CB 3.6.0 и новее); Universal Robots UR3e/5e/10e (PolyScope SW 5.0.0 и новее)
Принадлежности в комплекте
1 переходная плита; 1 рулон ленты-липучки; 1 датчик положения; 1 USB-накопитель с URCap; 2 соединительных кабеля

Условия работы

Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
400 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Анодированный алюминий
Материал губок захвата
Легированная сталь, нержавеющая

Принадлежности

Что подходит к EHPS-16-A-RA1

По разделу «Принадлежности» каталога Festo — для размера 16.

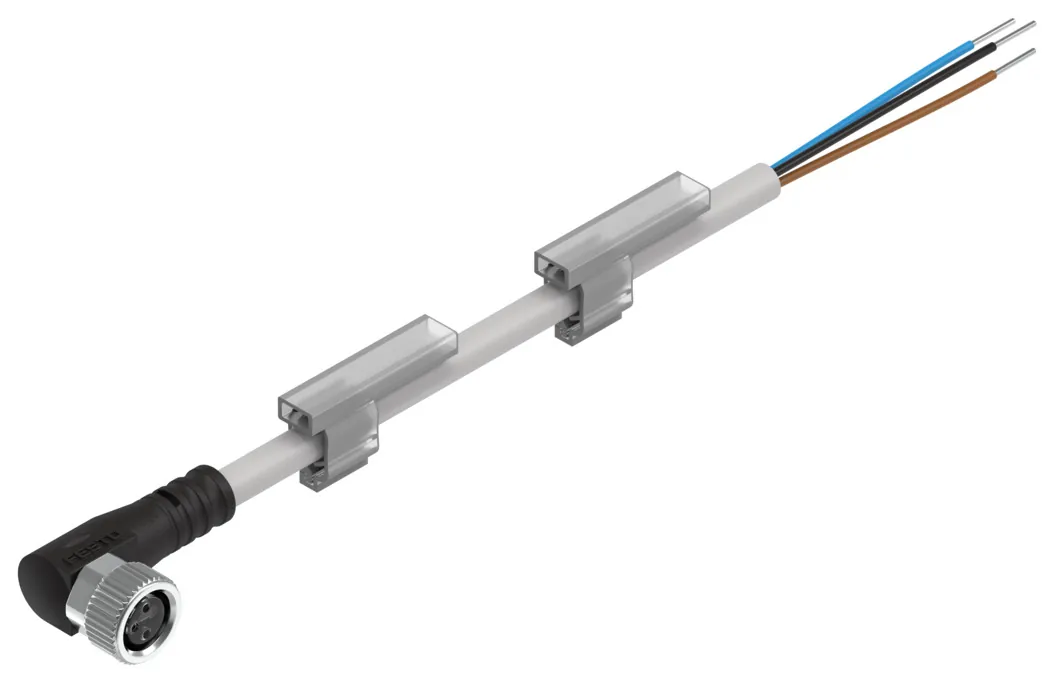

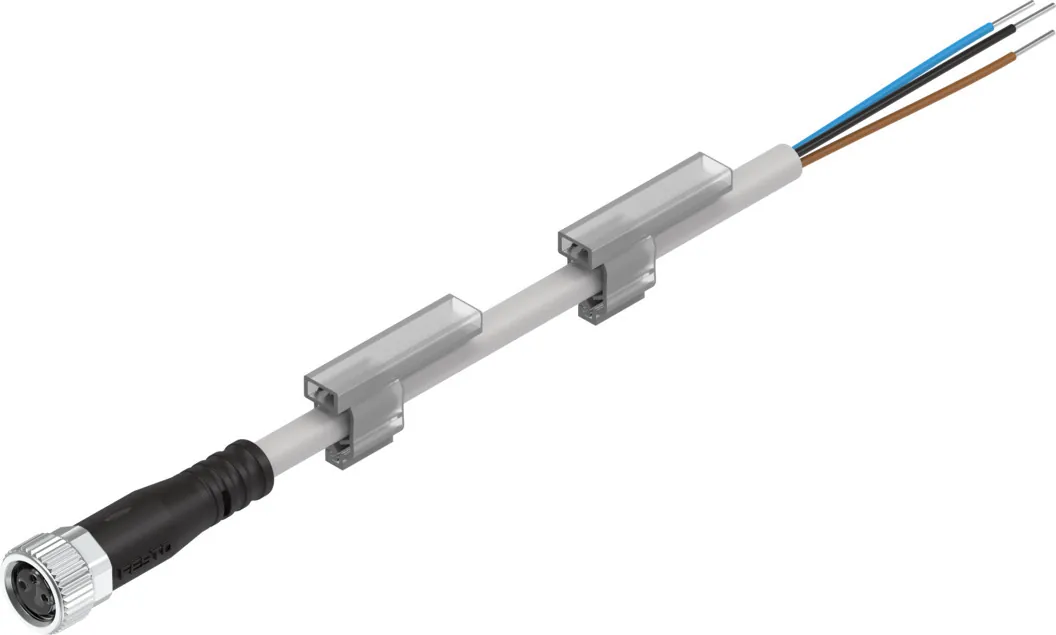

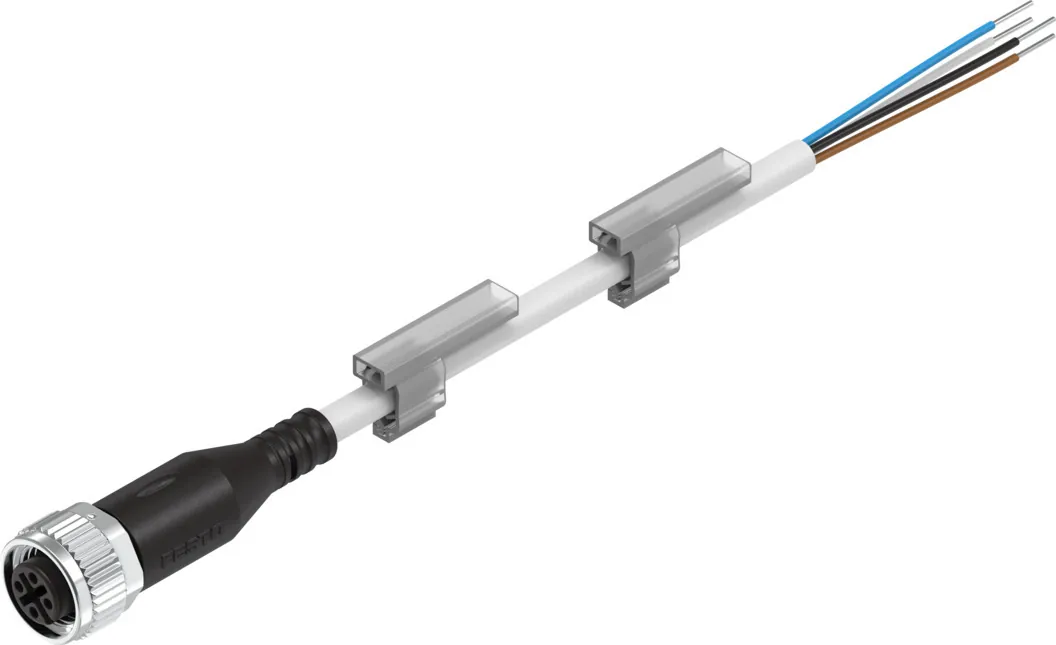

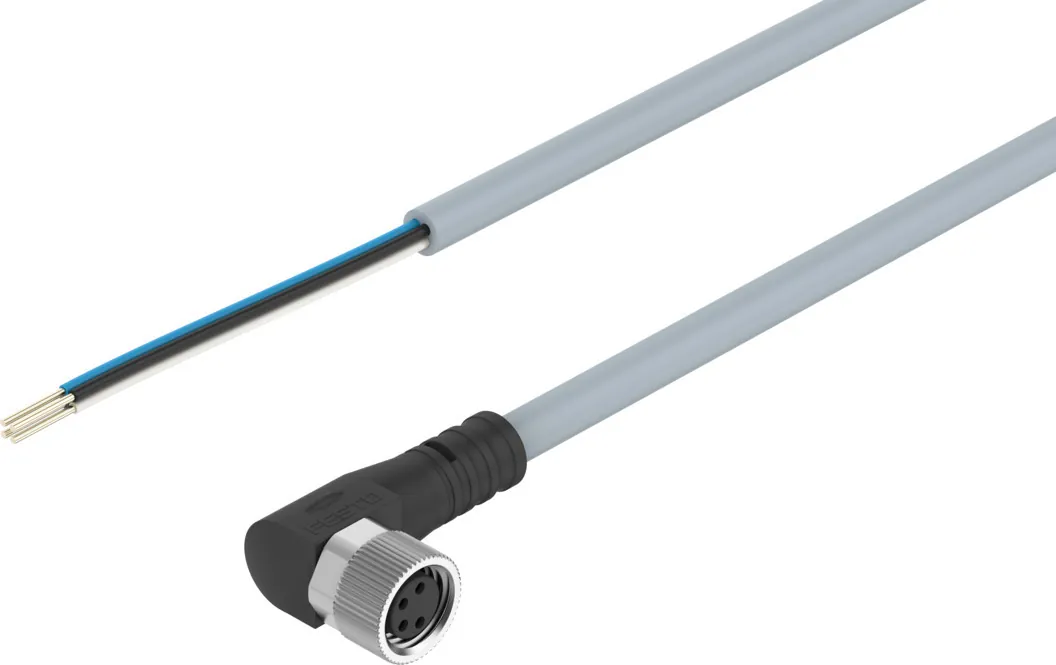

Датчики и кабели24

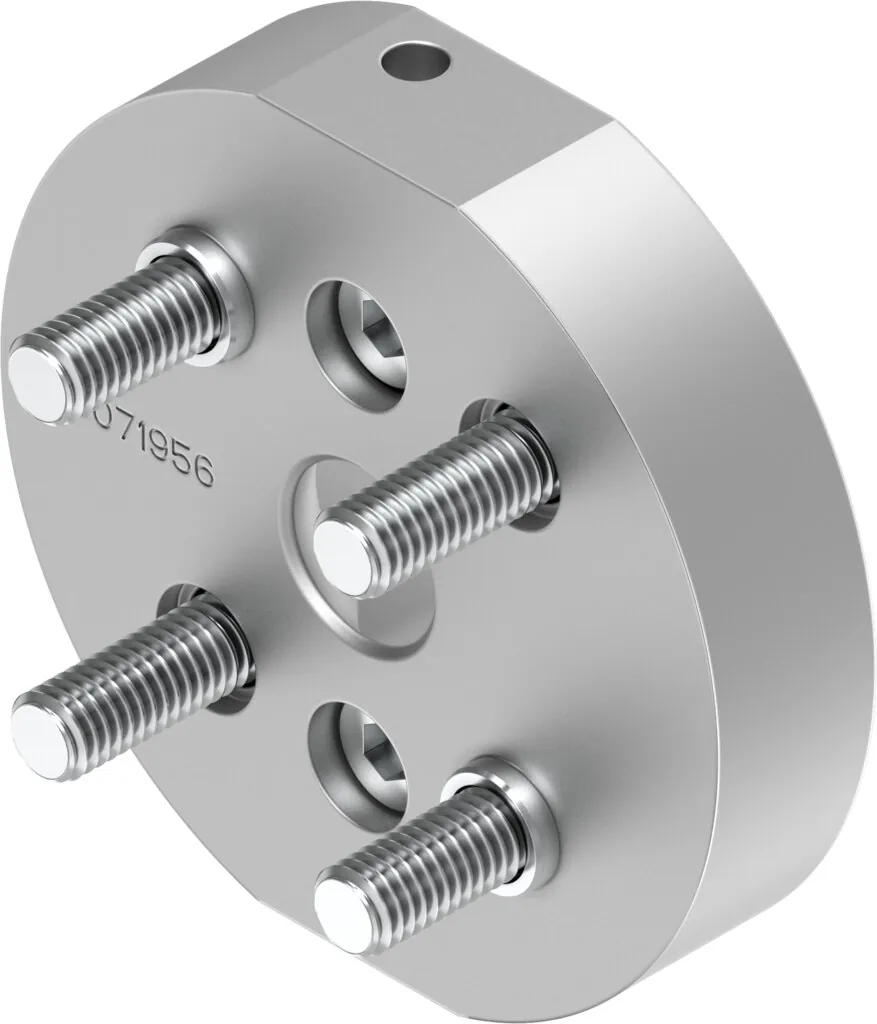

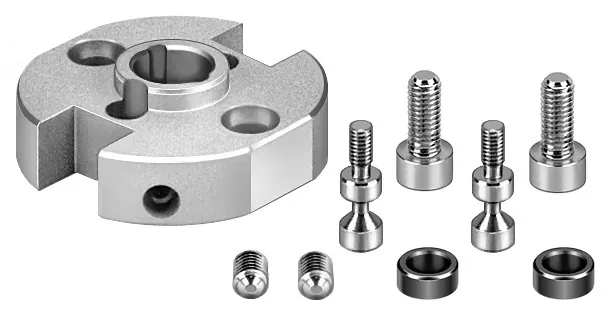

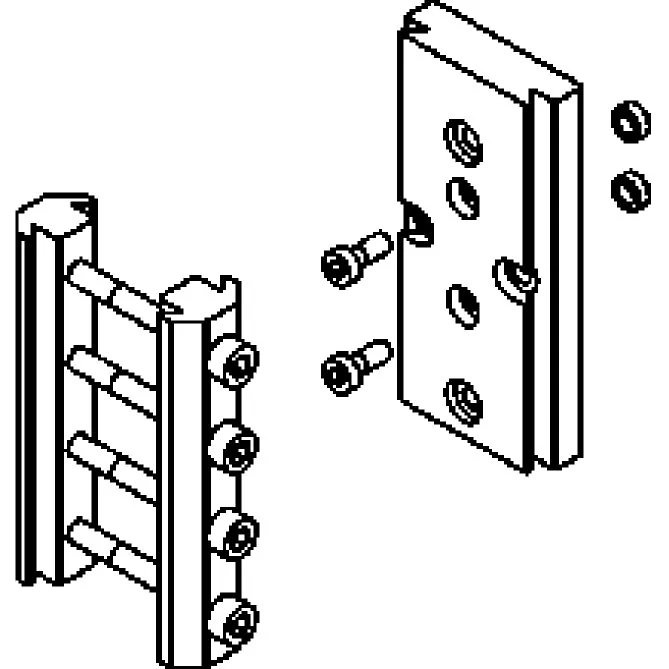

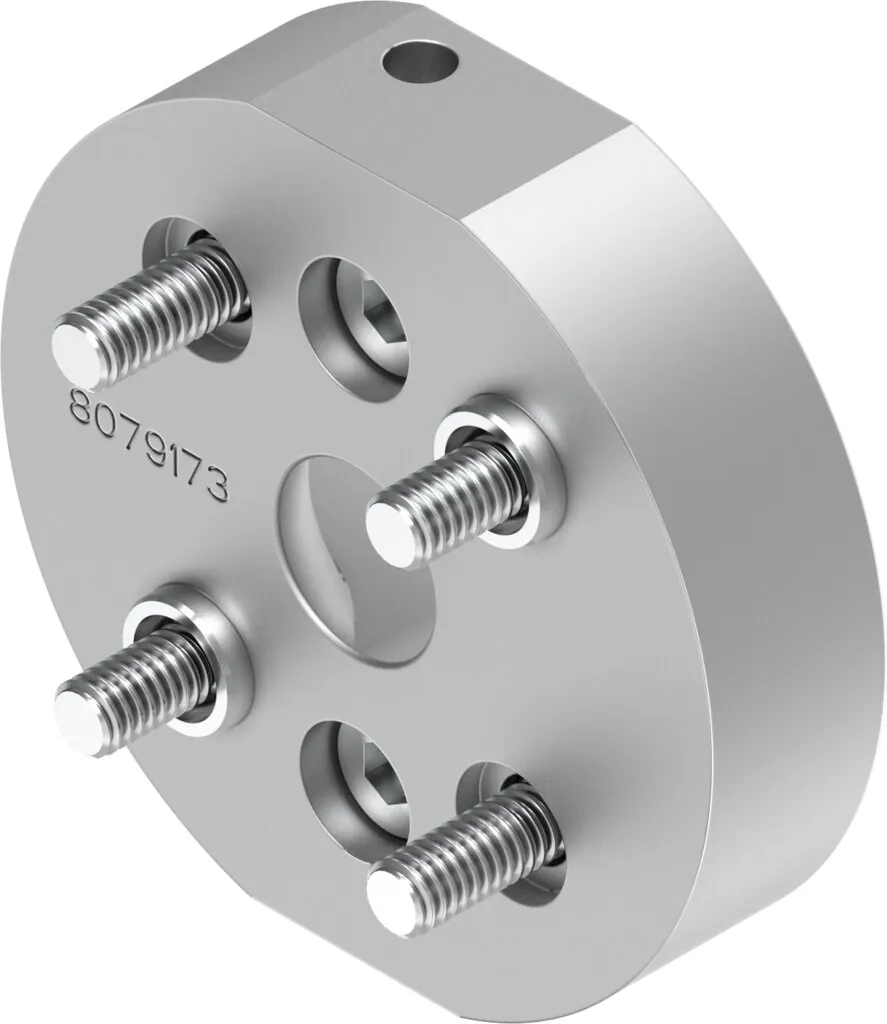

Крепление11

Документы

Документация

PDFТаблица данных EHPS-16-A-RA1PDF · Festo · на русскомPDFКаталог Festo EHPSPDF · на английском · Festo, 2023EHPSВсе исполнения серии9 позиций, подбор по параметрам

FAQ

Частые вопросы

EHPS-16-A-RA1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EHPS-16-A-RA1?

Комплект параллельного захвата для роботов Festo EHPS-16-A-RA1, артикул 8119111: размер — 16; суммарное усилие захвата — 154 Н; ход каждой губки захвата — 10 мм; макс. точность повторения — <= 0,2 мм; макс. угловой люфт захвата ax, ay — 0,4 °; масса — 400 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать EHPS-16-A-RA1?

По таблице данных Festo: температура окружающей среды — 5 … 60 °C; класс защиты — IP40.

03Из каких материалов изготовлен EHPS-16-A-RA1?

Материал корпуса — анодированный алюминий; материал губок захвата — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение EHPS-16-A-RA1?

EHPS — комплект параллельного захвата для роботов; 16 — типоразмер: 16; A — опрос положения: для датчиков положения; RA1 — присоединение к роботу: Universal Robots.

05Какие исполнения есть в серии EHPS, кроме EHPS-16-A-RA1?

В серии «Параллельный захват EHPS» — 9 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к EHPS-16-A-RA1?

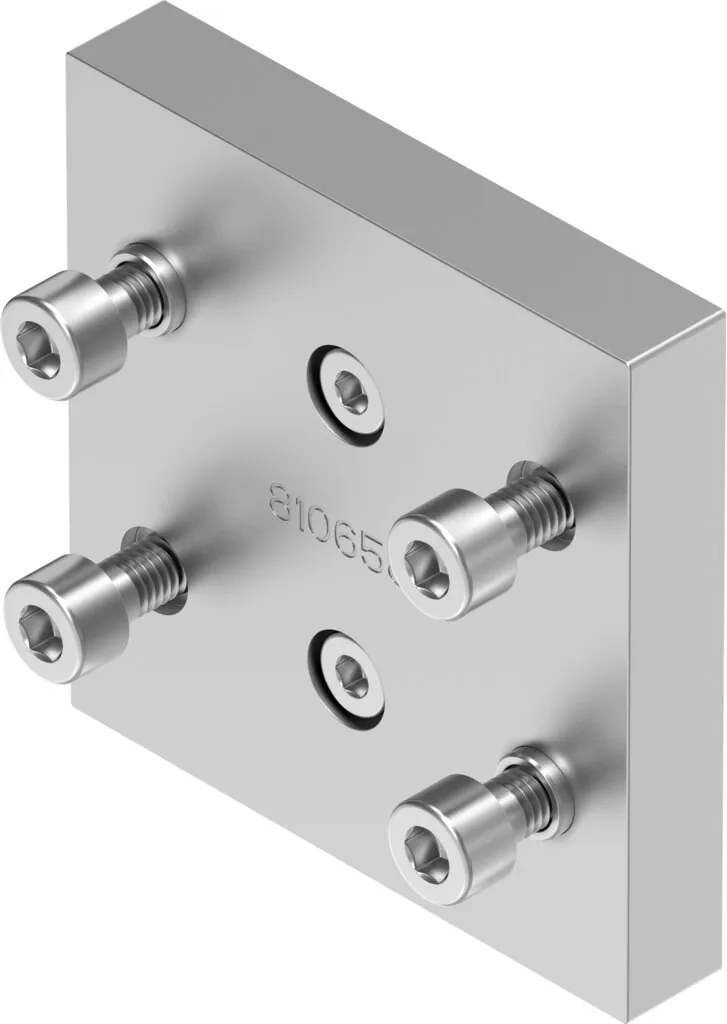

В блоке «Принадлежности» на этой странице: датчики и кабели (24), крепление (11). Например: SMT-8G-PS-24V-E-0,3Q-M8D, DHAA-G-E8-60-B18-16. Подобраны по каталогу Festo для этого размера.

07Есть ли на EHPS-16-A-RA1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EHPS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит EHPS-16-A-RA1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EHPS-16-A-RA1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09EHPS-16-A-RA1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8119111; ввоз официальный, с грузовой таможенной декларацией.
