FestoЭлектроцилиндр

EPCO-16-100-8P-ST-E

GTIN 4052568233471 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2025 года. Подберём замену

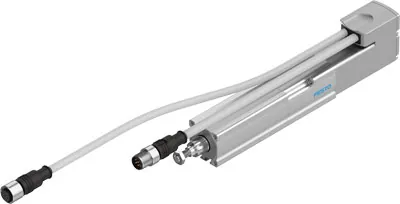

Электроцилиндр Festo EPCO-16-100-8P-ST-E: механический линейный привод со штокоми шаговым двигателем.

Размер
16
Ход
100 мм
Шаг шпинделя
8 мм/об
Энергия удара в крайних положениях
0,0001 Дж
Резерв хода
0 мм
Масса
854 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход

Шаг шпинделя

  • 3 мм/об
  • 5 мм/об
  • 8 мм/об
  • 10 мм/об
  • 12,7 мм/об

Обозначение

Что означает EPCO-16-100-8P-ST-E

  1. EPCOСерия

    Электроцилиндр

  2. 16Типоразмер

    16

  3. 100Ход

    100

  4. 8PШаг винта

    8 мм

  5. STТип двигателя

    Шаговый двигатель ST

  6. EИзмерительная система

    Энкодер

Характеристики

Технические данные EPCO-16-100-8P-ST-E

Основные

Размер
16
Ход
100 мм
Резерв хода
0 мм
Резьба на штоке
M6
Реверсивный люфт
0,1 мм
Шаговый угол при полном шаге
1,8 °
Погрешность шагового угла
±5 %
Диаметр шпинделя
8 мм
Шаг шпинделя
8 мм/об
Макс. угловое отклонение штока +/-
2 °
Положение при сборке
Любое
Конец штока
Наружная резьба
Тип мотора
Шаговый мотор
Тип конструкции
Электрический цилиндр; С шарико-винтовой передачей
Тип шпинделя
Шарико-винтовая передача
Защита от скручивания/направляющая
С направляющей на плоских подшипниках
Датчик положения ротора
Инкрементальный энкодер
Интерфейс поворотного энкодера
RS422 TTL AB-канал + нулевой индекс
Принцип измерения поворотного энкодера
Оптический
Макс. ускорение
10 м/с²
Макс. скорость
0,3 м/с
Точность повторения
±0,02 мм
Рабочий цикл
100 %
Класс защиты изоляции
B
Номинальное рабочее напряжение DC
24 В
Номинальный ток мотора
1,4 А
Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Относительная влажность воздуха
0 — 85 %; не конденсирующий
Класс защиты
IP40
Энергия удара в крайних положениях
0,0001 Дж
Макс. момент Mx
0 Н·м
Макс. момент My
0,6 Н·м
Макс. момент Mz
0,6 Н·м
Макс. усилие подачи Fx
50 Н
Ориентировочное значение полезной нагрузки, горизонтальной
8 кг
Ориентировочное значение полезной нагрузки, вертикальной
4 кг
Массовый момент инерции JH на метр хода
0,0265 кг·см²
Массовый момент инерции JL на кг нагрузки
0,0162 кг·см²
Массовый момент инерции, JO
0,0229 кг·см²
Радиус изгиба, фиксированный монтаж кабеля
>= 60 мм
Система электрического соединения
Разъем
Тип крепления
С внутренней резьбой; с принадлежностями

Условия работы

Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура хранения
−20 … 60 °C
Температура окружающей среды
0 … 50 °C

Масса

Перемещаемая масса при ходе 0 мм
70 г
Дополнительный коэффициент массы на 10 мм хода
2 г
Базовый вес на 0 мм хода
615 г
Дополнительный вес на 10 мм хода
17 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав; Гладкое анодирование
Материал корпуса
Алюминиевый сплав; Гладкое анодирование
Материал штока
Легированная сталь, нержавеющая
Материал гайки шпинделя
Сталь
Материал шпинделя
Катанная подшипниковая сталь
Материал колбы цилиндра
Алюминиевый сплав; Гладкое анодирование

Принадлежности

Что подходит к EPCO-16-100-8P-ST-E

По разделу «Принадлежности» каталога Festo — для размера 16.

Датчики и кабели24
Привод и муфты3
Крепление10

Документы

Документация

PDFТаблица данных EPCO-16-100-8P-ST-EPDF · Festo · на русскомPDFКаталог Festo EPCOPDF · на английском · Festo, 2023EPCOВсе исполнения серии28 позиций, подбор по параметрам

FAQ

Частые вопросы

EPCO-16-100-8P-ST-E: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EPCO-16-100-8P-ST-E?

Электроцилиндр Festo EPCO-16-100-8P-ST-E, артикул 1476524: размер — 16; ход — 100 мм; шаг шпинделя — 8 мм/об; энергия удара в крайних положениях — 0,0001 Дж; резерв хода — 0 мм; масса — 854 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Чем электроцилиндр отличается от пневмоцилиндра?

Шток двигает электродвигатель, а не сжатый воздух: его можно остановить в любой точке хода, а положение и скорость задаются с контроллера.

03В каких условиях можно использовать EPCO-16-100-8P-ST-E?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP40.

04Из каких материалов изготовлен EPCO-16-100-8P-ST-E?

Материал крышки — алюминиевый сплав, гладкое анодирование; материал корпуса — алюминиевый сплав, гладкое анодирование; материал штока — легированная сталь, нержавеющая; материал гайки шпинделя — сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение EPCO-16-100-8P-ST-E?

EPCO — электроцилиндр; 16 — типоразмер: 16; 100 — ход: 100; 8P — шаг винта: 8 мм; ST — тип двигателя: шаговый двигатель ST; E — измерительная система: энкодер.

06Какие исполнения есть в серии EPCO, кроме EPCO-16-100-8P-ST-E?

В серии «Электроцилиндр EPCO» — 28 позиций. У EPCO-16-100-8P-ST-E: ход — 100 мм; шаг шпинделя — 8 мм/об. Другие варианты (ход: 50 мм, 150 мм, 200 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к EPCO-16-100-8P-ST-E?

В блоке «Принадлежности» на этой странице: датчики и кабели (24), привод и муфты (3), крепление (10). Например: SMT-8M-A-PS-24V-E-0,3-M12, CMMO-ST-C5-1-DION, EAGF-P1-KF-16-100. Подобраны по каталогу Festo для этого размера.

08Есть ли на EPCO-16-100-8P-ST-E документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EPCO; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит EPCO-16-100-8P-ST-E и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EPCO-16-100-8P-ST-E в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10EPCO-16-100-8P-ST-E — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1476524; ввоз официальный, с грузовой таможенной декларацией.

11Чем заменить EPCO-16-100-8P-ST-E?

Производитель снял EPCO-16-100-8P-ST-E с производства: по данным Festo позиция была доступна до 2025 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
