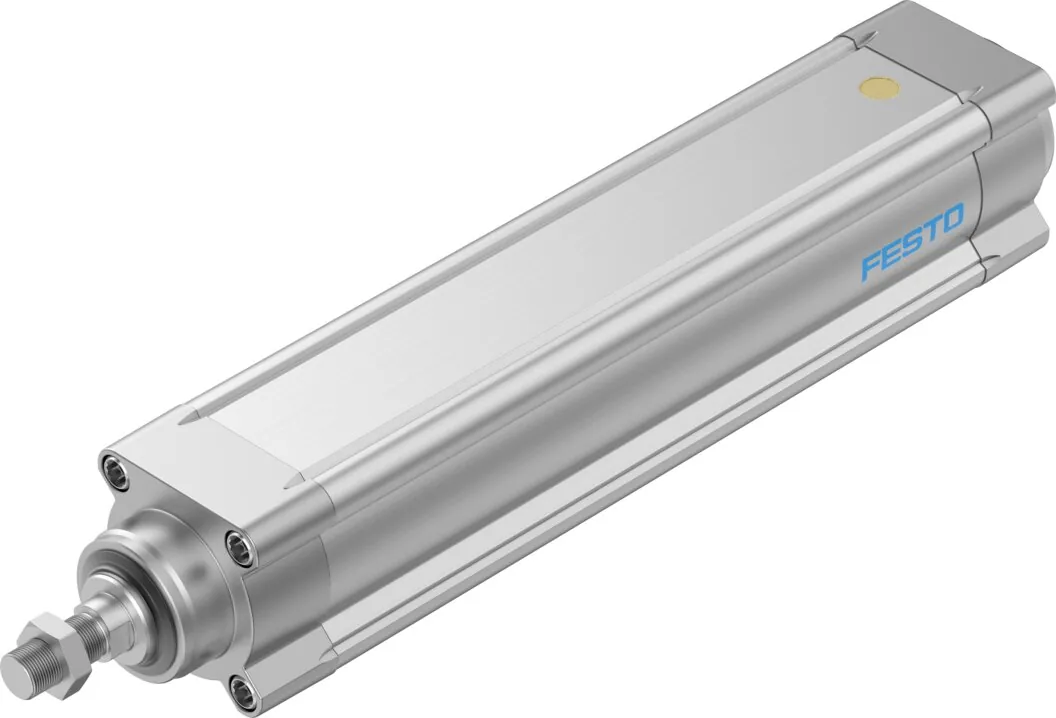

FestoЭлектроцилиндр

ESBF-BS-63-400-10P

GTIN 4052568221966 Оригинал Festo

Электроцилиндр Festo ESBF-BS-63-400-10P: с шариковинтовой передачей, с электрически поворачиваемым шпинделем, который преобразует поворотное движение двигателя в линейное перемещение штока.

Размер
63
Ход
400 мм
Тип мотора
Сервомотор
Тип шпинделя
Шарико-винтовой шпиндель
Резьба на штоке
M16x1,5
Масса
6,50 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Ход

Обозначение

Что означает ESBF-BS-63-400-10P

  1. ESBFСерия

    Электроцилиндр

  2. BSПривод

    Шарико-винтовая передача

  3. 63Типоразмер

    63

  4. 400Ход

    400 мм

  5. 10PШаг винта

    10 мм

Характеристики

Технические данные ESBF-BS-63-400-10P

Основные

Размер
63
Ход
400 мм
Резьба на штоке
M16x1,5
Реверсивный люфт
30 мкм
Диаметр шпинделя
25 мм
Шаг шпинделя
10 мм/об
Макс. угловое отклонение штока +/-
0,4 °
Основан на стандарте
ISO 15552
Положение при сборке
Любое
Конец штока
Наружная резьба
Тип мотора
Сервомотор
Определение позиции
Для герконов
Тип конструкции
Электрический цилиндр с шариковинтовой передачей.
Тип шпинделя
Шарико-винтовой шпиндель
Защита от скручивания/направляющая
С направляющей на плоских подшипниках
Макс. ускорение
15 м/с²
Макс. скорость
0,53 м/с
Точность повторения
±0,01 мм
Рабочий цикл
100 %
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Относительная влажность воздуха
0 — 95 %
Класс защиты
IP40
Макс. приводной момент
13,1 Н·м
Макс. радиальное усилие на приводном валу
700 Н
Макс. усилие подачи Fx
7000 Н
Движущий момент на холостом ходу
0,45 Н·м
Ориентировочное значение полезной нагрузки, горизонтальной
700 кг
Ориентировочное значение полезной нагрузки, вертикальной
700 кг
Массовый момент инерции JH на метр хода
2,8592 кг·см²
Массовый момент инерции JL на кг нагрузки
0,02533 кг·см²
Массовый момент инерции, JO
0,48631 кг·см²
Тип крепления
С внутренней резьбой; или принадлежности
Код интерфейса, привод
D60

Условия работы

Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура хранения
−20 … 60 °C
Температура окружающей среды
0 … 60 °C

Масса

Перемещаемая масса при ходе 0 мм
1829 г
Дополнительный коэффициент массы на 10 мм хода
52 г
Базовый вес на 0 мм хода
3163 г
Дополнительный вес на 10 мм хода
87 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевое литьё с покрытием
Материал штока
Легированная сталь, нержавеющая
Материал винтов
Гальванизированная сталь
Материал гайки шпинделя
Катанная подшипниковая сталь
Материал шпинделя
Катанная подшипниковая сталь
Материал колбы цилиндра
Деформируемый алюминиевый сплав, анодированный

Принадлежности

Что подходит к ESBF-BS-63-400-10P

По разделу «Принадлежности» каталога Festo — для размера 63. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели18
Крепление24
Прочее5
Подключение воздуха3

Привод и муфты14

Документы

Документация

PDFТаблица данных ESBF-BS-63-400-10PPDF · Festo · на русскомPDFКаталог Festo ESBFPDF · на английском · Festo, 2026ESBFВсе исполнения серии79 позиций, подбор по параметрам

FAQ

Частые вопросы

ESBF-BS-63-400-10P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESBF-BS-63-400-10P?

Электроцилиндр Festo ESBF-BS-63-400-10P, артикул 574099: размер — 63; ход — 400 мм; тип мотора — сервомотор; тип шпинделя — шарико-винтовой шпиндель; резьба на штоке — M16x1,5; масса — 6,50 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Чем электроцилиндр отличается от пневмоцилиндра?

Шток двигает электродвигатель, а не сжатый воздух: его можно остановить в любой точке хода, а положение и скорость задаются с контроллера.

03В каких условиях можно использовать ESBF-BS-63-400-10P?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C; класс защиты — IP40.

04Из каких материалов изготовлен ESBF-BS-63-400-10P?

Материал крышки — алюминиевое литьё с покрытием; материал штока — легированная сталь, нержавеющая; материал винтов — гальванизированная сталь; материал гайки шпинделя — катанная подшипниковая сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESBF-BS-63-400-10P?

ESBF — электроцилиндр; BS — привод: шарико-винтовая передача; 63 — типоразмер: 63; 400 — ход: 400 мм; 10P — шаг винта: 10 мм.

06Какие исполнения есть в серии ESBF, кроме ESBF-BS-63-400-10P?

В серии «Электроцилиндр ESBF» — 79 позиций. У ESBF-BS-63-400-10P: размер — 63; ход — 400 мм. Другие варианты (размер: 80, 100) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ESBF-BS-63-400-10P?

В блоке «Принадлежности» на этой странице: датчики и кабели (18), крепление (24), прочее (5), подключение воздуха (3), привод и муфты (14). Например: CRSMT-8M-PS-24V-K-0,3-M12, CRLNG-63, EADB-V2-63-S10-100, QS-G1/4-10, EAMF-A-28B-40A. Подобраны по каталогу Festo для этого размера.

08Есть ли на ESBF-BS-63-400-10P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESBF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит ESBF-BS-63-400-10P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESBF-BS-63-400-10P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10ESBF-BS-63-400-10P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 574099; ввоз официальный, с грузовой таможенной декларацией.
