FestoКруглый цилиндр

ESNU-32-25-P

GTIN 4052568080792 Оригинал Festo

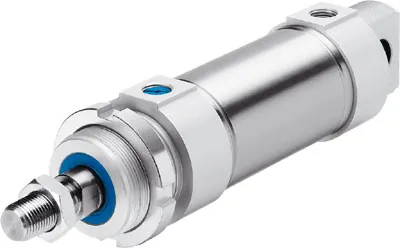

ESNU-32-25-P — круглый цилиндр Festo с поршнем 32 мм и ходом 25 мм, одностороннего действия; нажимного действия. При давлении 6 бар теоретическое усилие — 442,2 Н на выдвижение и 30 Н на втягивание.

Диаметр поршня
32 мм
Ход
25 мм
Усилие при 6 бар
442,2 Н
Присоединение
G1/8
Резьба штока
M10x1,25
Масса
409 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Другой ход или опции — собрать в конфигураторе ESNU

Обозначение

Что означает ESNU-32-25-P

  1. ESNUСерия

    Круглый цилиндр

  2. 32Диаметр поршня

    32 мм

  3. 25Ход

    25 мм

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

Характеристики

Технические данные ESNU-32-25-P

Основные

Ход
25 мм
Диаметр поршня
32 мм
Резьба на штоке
M10x1,25
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Тип конструкции
Поршень; Шток; Корпус цилиндра
Режим работы
Одностороннего действия; нажимного действия
Усилие возвратной пружины, втягивание
30 Н
Теоретическое усилие при 6 бар, втягивание
30 Н
Теоретическое усилие при 6 бар, выдвижение
442,2 Н
Тип крепления
С принадлежностями
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
1,2 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Температура окружающей среды
−20 … 80 °C

Масса

Перемещаемая масса
144 г
Перемещаемая масса при ходе 0 мм
121 г
Дополнительный вес на 10 мм хода
15,5 г
Базовый вес на 0 мм хода
370,5 г
Вес продукта
402 г
Дополнительный коэффициент массы на 10 мм хода
9 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал уплотнений
NBR; TPE-U(PU)
Материал штока
Легированная сталь
Материал колбы цилиндра
Легированная сталь, нержавеющая

По DIN ISO 6432, с упругими демпфирующими кольцами в конечных положениях. Различные опции монтажа, с дополнительными монтажными элементами или без них.

Принадлежности

Что подходит к ESNU-32-25-P

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных ESNU-32-25-PPDF · Festo · на русскомPDFКаталог серии ESNUPDF · на английском · Festo, 2026ESNUВсе исполнения серии42 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

ESNU-32-25-P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESNU-32-25-P?

Круглый цилиндр Festo ESNU-32-25-P, артикул 195871: диаметр поршня — 32 мм; ход — 25 мм; усилие при 6 бар — 442,2 Н; присоединение — G1/8; резьба штока — M10x1,25; масса — 409 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое круглый цилиндр?

Пневмоцилиндр с корпусом из круглой трубы, без профиля и стяжных шпилек. Его выбирают для небольших диаметров поршня, когда важны малые габариты и масса.

03При каком давлении и температуре работает ESNU-32-25-P?

По таблице данных Festo: рабочее давление — 1,2 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен ESNU-32-25-P?

Материал крышки — алюминиевый сплав; материал уплотнений — NBR, TPE-U(PU); материал штока — легированная сталь; материал колбы цилиндра — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESNU-32-25-P?

ESNU — круглый цилиндр; 32 — диаметр поршня: 32 мм; 25 — ход: 25 мм; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон.

06Какие исполнения есть в серии ESNU, кроме ESNU-32-25-P?

В серии «Круглый цилиндр ESNU» — 42 позиции. У ESNU-32-25-P: диаметр поршня — 32 мм; ход — 25 мм. Другие варианты (диаметр поршня: 8, 10, 12, 16, 20, 25, 40, 50 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ESNU-32-25-P?

В блоке «Принадлежности» на этой странице: крепление цилиндра (7), крепление с защитой от коррозии (3), наконечники штока (9), дроссели с обратным клапаном (4), фитинги (3). Например: HBN-32X2, CRH-32, SGS-M10X1,25, GRLZ-1/8-QS-3-D, QS-G1/8-8-I. Подобраны по каталогу Festo для этого размера.

08Есть ли на ESNU-32-25-P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии ESNU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить ESNU-32-25-P, если нужен другой ход?

В серии ESNU с поршнем 32 мм в этом исполнении есть ходы от 10 до 50 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит ESNU-32-25-P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESNU-32-25-P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11ESNU-32-25-P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 195871; ввоз официальный, с грузовой таможенной декларацией.
