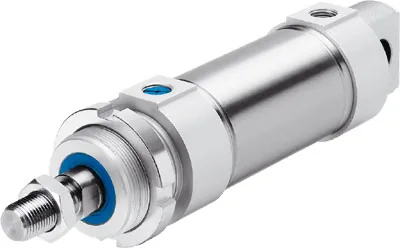

FestoКруглый цилиндр

ESNU-50-25-P

GTIN 4052568158262 Оригинал Festo

ESNU-50-25-P — круглый цилиндр Festo с поршнем 50 мм и ходом 25 мм, одностороннего действия; нажимного действия. При давлении 6 бар теоретическое усилие — 1071 Н на выдвижение и 82 Н на втягивание.

Диаметр поршня
50 мм
Ход
25 мм
Усилие при 6 бар
1071 Н
Присоединение
G1/4
Резьба штока
M16x1,5
Масса
1,19 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Другой ход или опции — собрать в конфигураторе ESNU

Обозначение

Что означает ESNU-50-25-P

  1. ESNUСерия

    Круглый цилиндр

  2. 50Диаметр поршня

    50 мм

  3. 25Ход

    25 мм

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

Характеристики

Технические данные ESNU-50-25-P

Основные

Ход
25 мм
Диаметр поршня
50 мм
Резьба на штоке
M16x1,5
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Тип конструкции
Поршень; Шток; Корпус цилиндра
Режим работы
Одностороннего действия; нажимного действия
Усилие возвратной пружины, втягивание
82 Н
Теоретическое усилие при 6 бар, втягивание
82 Н
Теоретическое усилие при 6 бар, выдвижение
1071 Н
Тип крепления
С принадлежностями
Пневматическое присоединение
G1/4

Условия работы

Рабочее давление
1,2 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Температура окружающей среды
−20 … 80 °C

Масса

Перемещаемая масса
476 г
Перемещаемая масса при ходе 0 мм
413 г
Дополнительный вес на 10 мм хода
40 г
Базовый вес на 0 мм хода
1087 г
Вес продукта
1187 г
Дополнительный коэффициент массы на 10 мм хода
25 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал уплотнений
NBR; TPE-U(PU)
Материал штока
Легированная сталь
Материал колбы цилиндра
Легированная сталь, нержавеющая

По DIN ISO 6432, с упругими демпфирующими кольцами в конечных положениях. Различные опции монтажа, с дополнительными монтажными элементами или без них.

Принадлежности

Что подходит к ESNU-50-25-P

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных ESNU-50-25-PPDF · Festo · на русскомPDFКаталог серии ESNUPDF · на английском · Festo, 2026ESNUВсе исполнения серии42 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

ESNU-50-25-P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESNU-50-25-P?

Круглый цилиндр Festo ESNU-50-25-P, артикул 195877: диаметр поршня — 50 мм; ход — 25 мм; усилие при 6 бар — 1071 Н; присоединение — G1/4; резьба штока — M16x1,5; масса — 1,19 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое круглый цилиндр?

Пневмоцилиндр с корпусом из круглой трубы, без профиля и стяжных шпилек. Его выбирают для небольших диаметров поршня, когда важны малые габариты и масса.

03При каком давлении и температуре работает ESNU-50-25-P?

По таблице данных Festo: рабочее давление — 1,2 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен ESNU-50-25-P?

Материал крышки — алюминиевый сплав; материал уплотнений — NBR, TPE-U(PU); материал штока — легированная сталь; материал колбы цилиндра — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESNU-50-25-P?

ESNU — круглый цилиндр; 50 — диаметр поршня: 50 мм; 25 — ход: 25 мм; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон.

06Какие исполнения есть в серии ESNU, кроме ESNU-50-25-P?

В серии «Круглый цилиндр ESNU» — 42 позиции. У ESNU-50-25-P: диаметр поршня — 50 мм; ход — 25 мм. Другие варианты (диаметр поршня: 8, 10, 12, 16, 20, 25, 32, 40 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ESNU-50-25-P?

В блоке «Принадлежности» на этой странице: крепление цилиндра (7), крепление с защитой от коррозии (3), наконечники штока (9), фитинги (3). Например: HBN-50X2, CRH-50, SGS-M16X1,5, QS-G1/4-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на ESNU-50-25-P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии ESNU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить ESNU-50-25-P, если нужен другой ход?

В серии ESNU с поршнем 50 мм в этом исполнении есть ходы от 10 до 50 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит ESNU-50-25-P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESNU-50-25-P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11ESNU-50-25-P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 195877; ввоз официальный, с грузовой таможенной декларацией.
