FestoУправляемый обратный клапан

HGL-1/4-QS-8

GTIN 4052568015787 Оригинал Festo

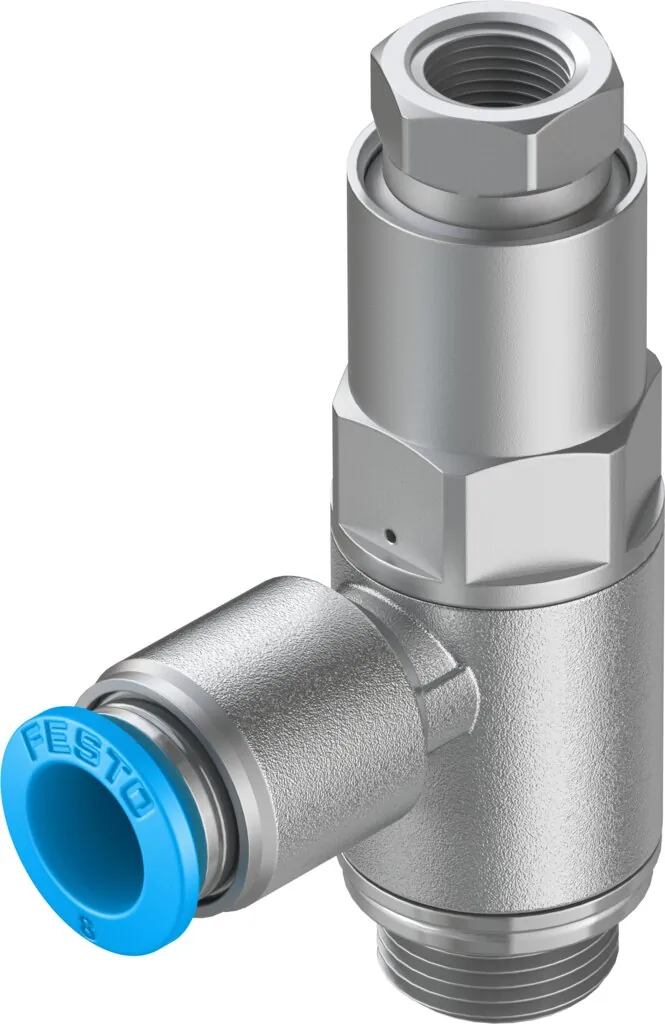

Управляемый обратный клапан Festo HGL-1/4-QS-8: с уплотнительным кольцом OL, с цанговым штуцером QS.

Присоединение 1
QS-8
Присоединение 2
G1/4
Подвод пилотного воздуха 21
G1/8
Стандартная пропускная способность 1 -> 2 из 6 на 0 бар
640 л/мин
Функция распределителя
Пилотный с обратным клапаном
Масса
39 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные HGL-1/4-QS-8

Основные

Функция распределителя
Пилотный с обратным клапаном
Пневматическое подключение, канал 1
QS-8
Пневматическое подключение, канал 2
G1/4
Подвод пилотного воздуха 21
G1/8
Тип управления
Пневматический
Тип крепления
Резьбовой; с наружной резьбой
Пилотное давление
2 … 10 бар
Положение при сборке
Любое
Стандартная пропускная способность 1 -> 2 из 6 на 0 бар
640 л/мин
Стандартный номинальный расход 1 -> 2 из 6 на 5 бар
390 л/мин
Номинальный момент затяжки
11 Н·м
Допуск для номинального момента затяжки
± 10 %

Условия работы

Рабочее давление
0,5 … 10 бар
Температура окружающей среды
−10 … 60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Класс чистоты помещения
Класс 4 по ISO
Температура хранения
−10 … 60 °C
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Масса

Вес продукта
38,7 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал пустотелого болта
Алюминиевый сплав; Анодированный
Материал отпускающего кольца
POM
Материал невозвратной втулки
NBR
Материал поворотного фитинга
Цинковая штамповка

Принадлежности

Что подходит к HGL-1/4-QS-8

По разделу «Принадлежности» каталога Festo — для размера 8. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Катушки и управление4

Документы

Документация

PDFТаблица данных HGL-1/4-QS-8PDF · Festo · на русскомPDFКаталог Festo HGLPDF · на английском · Festo, 2026HGLВсе исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

HGL-1/4-QS-8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGL-1/4-QS-8?

Управляемый обратный клапан Festo HGL-1/4-QS-8, артикул 530041: присоединение 1 — QS-8; присоединение 2 — G1/4; подвод пилотного воздуха 21 — G1/8; стандартная пропускная способность 1 -> 2 из 6 на 0 бар — 640 л/мин; функция распределителя — пилотный с обратным клапаном; масса — 39 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает управляемый обратный клапан?

Пропускает воздух в одном направлении, а в обратном — только при сигнале управления.

03При каком давлении и температуре работает HGL-1/4-QS-8?

По таблице данных Festo: рабочее давление — 0,5 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен HGL-1/4-QS-8?

Материал уплотнений — NBR; материал пустотелого болта — алюминиевый сплав, анодированный; материал отпускающего кольца — POM; материал невозвратной втулки — NBR. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии HGL, кроме HGL-1/4-QS-8?

В серии «Управляемый обратный клапан HGL» — 14 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к HGL-1/4-QS-8?

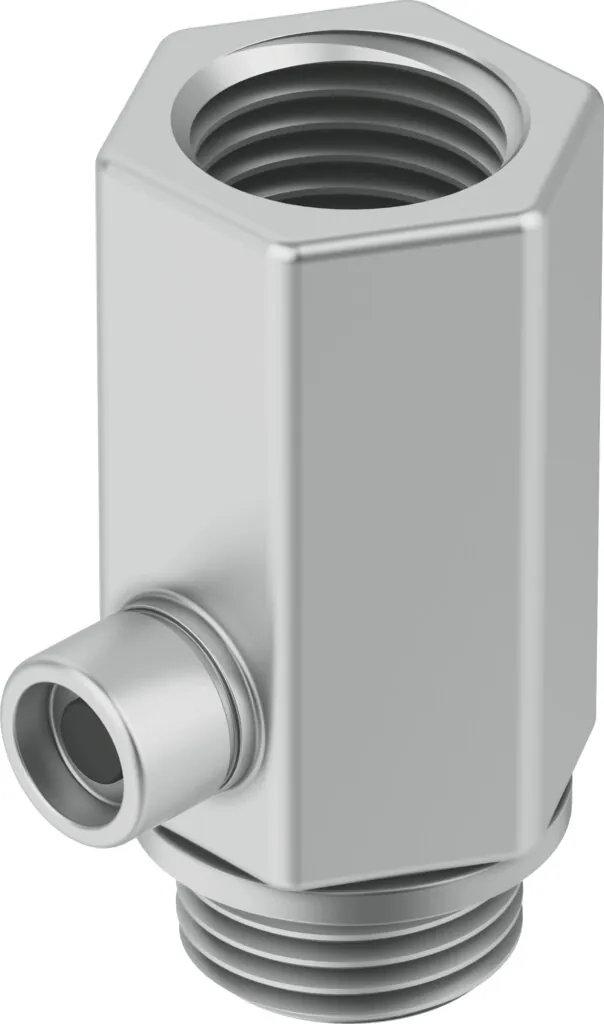

В блоке «Принадлежности» на этой странице: подключение воздуха (24), катушки и управление (4). Например: PUN-H-8X1,25-BL, HAB-1/2. Подобраны по каталогу Festo для этого размера.

07Есть ли на HGL-1/4-QS-8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGL; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит HGL-1/4-QS-8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGL-1/4-QS-8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09HGL-1/4-QS-8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 530041; ввоз официальный, с грузовой таможенной декларацией.
