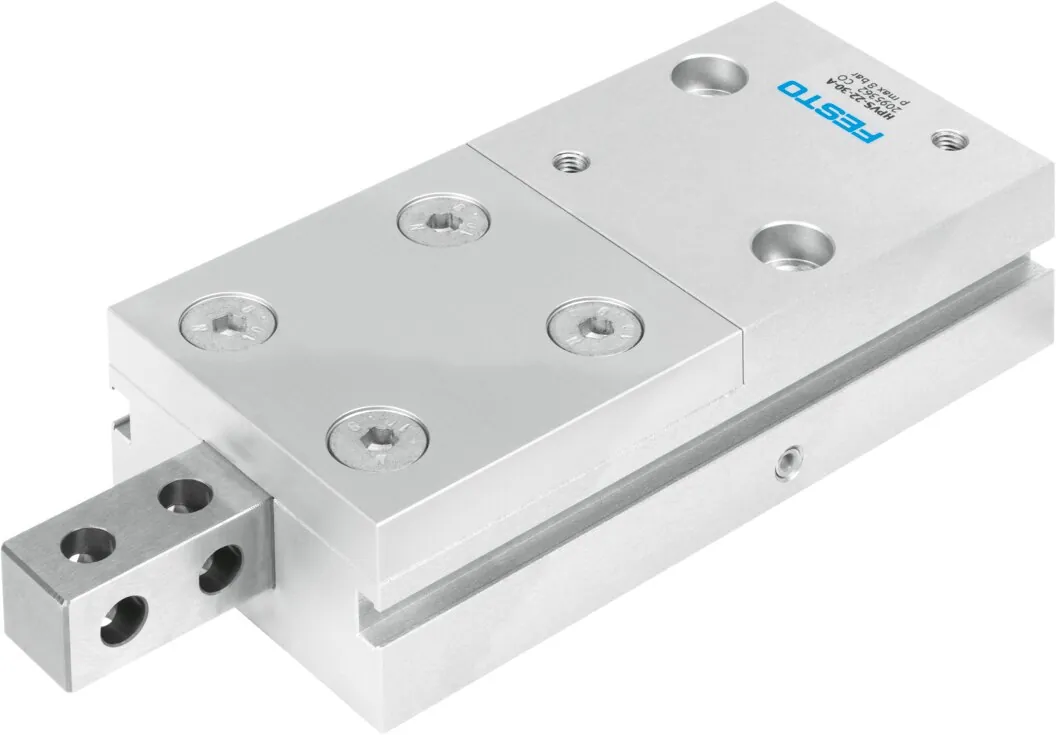

FestoСепаратор заготовок

HPVS-22-60-A

GTIN 4052568251345 Оригинал Festo

HPVS-22-60-A — сепаратор заготовок Festo с поршнем 22 мм и ходом 60 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 225 Н на выдвижение и 180 Н на втягивание.

Диаметр поршня
22 мм
Ход
60 мм
Усилие при 6 бар
225 Н
Присоединение
M5
Масса
1,00 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Обозначение

Что означает HPVS-22-60-A

  1. HPVSСерия

    Сепаратор заготовок

  2. 22Диаметр поршня

    22 мм

  3. 60Ход

    60 мм

  4. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные HPVS-22-60-A

Основные

Ход
60 мм
Диаметр поршня
22 мм
Макс. точность повторения
0,3 мм
Макс. люфт кулачка Sx
0,05 мм
Макс. люфт кулачка Sz
0,03 мм
Макс. угловой люфт захвата ax
0,04 °
Макс. угловой люфт захвата ay
0,07 °
Макс. угловой люфт захвата az
0,12 °
Крепление внешних пальцев
Сквозное отверстие
Демпфирование
Без демпфирования
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Шток; Защищенный от проворота
Определение позиции
Для герконов
Защита от скручивания/направляющая
Квадратная направляющая
Время выдвижения
194 мс
Время обратного хода
1000 мс
Точность повторения
0,25 мм
Макс. усилие на пальце Fz, статическое
180 Н
Макс. крутящий момент на пальце схвата Mr, статический
9 Н·м
Макс. момент на пальце Mx, статич.
9 Н·м
Макс. момент на пальце My, статич.
9 Н·м
Теоретическое усилие при 6 бар, втягивание
180 Н
Теоретическое усилие при 6 бар, выдвижение
225 Н
Maкс. вес на внешний палец захвата
395 г
Альтернативные соединения
M5
Тип крепления
Внутренняя резьба и центрирующая втулка; Со сквозным отверстием и центрирующей втулкой
Пневматическое присоединение
M5

Условия работы

Рабочее давление
3 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
1000 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к HPVS-22-60-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных HPVS-22-60-APDF · Festo · на русскомPDFКаталог серии HPVSPDF · на английском · Festo, 2026HPVSВсе исполнения серии4 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

HPVS-22-60-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HPVS-22-60-A?

Сепаратор заготовок Festo HPVS-22-60-A, артикул 2095363: диаметр поршня — 22 мм; ход — 60 мм; усилие при 6 бар — 225 Н; присоединение — M5; масса — 1,00 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает HPVS-22-60-A?

По таблице данных Festo: рабочее давление — 3 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Как расшифровать обозначение HPVS-22-60-A?

HPVS — сепаратор заготовок; 22 — диаметр поршня: 22 мм; 60 — ход: 60 мм; A — опрос положения: для датчиков положения.

04Какие исполнения есть в серии HPVS, кроме HPVS-22-60-A?

В серии «Сепаратор заготовок HPVS» — 4 позиции. У HPVS-22-60-A: диаметр поршня — 22 мм; ход — 60 мм. Другие варианты (диаметр поршня: 10, 14) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к HPVS-22-60-A?

В блоке «Принадлежности» на этой странице: датчики положения (6), дроссели с обратным клапаном (3). Например: SME-8M-DS-24V-K-0,3-M8D, GRLA-M5-QS-3-D. Подобраны по каталогу Festo для этого размера.

06Есть ли на HPVS-22-60-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии HPVS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Чем заменить HPVS-22-60-A, если нужен другой ход?

В серии HPVS с поршнем 22 мм в этом исполнении есть ходы от 30 до 60 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

08Сколько стоит HPVS-22-60-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HPVS-22-60-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09HPVS-22-60-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 2095363; ввоз официальный, с грузовой таможенной декларацией.
