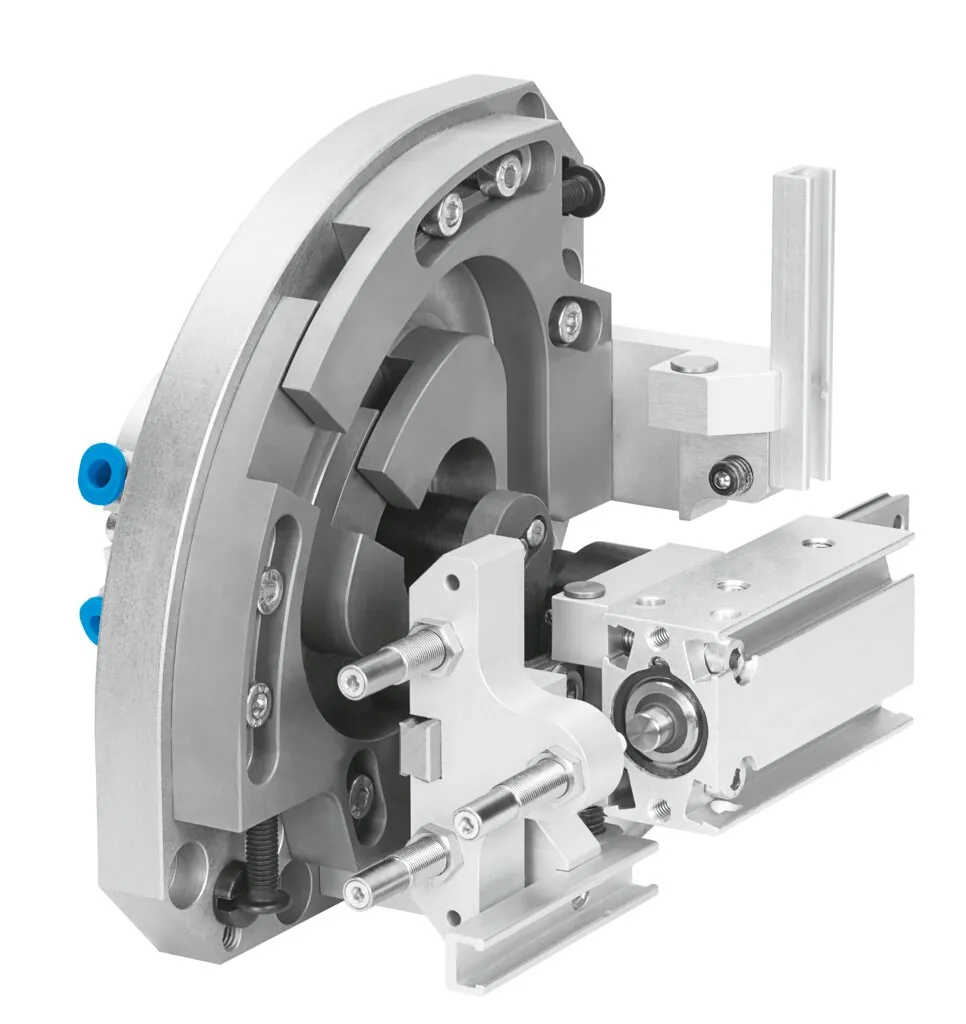

FestoМодуль перемещения

HSW-10-AP-AW

GTIN 4052568209070 Оригинал Festo

Модуль перемещения Festo HSW-10-AP-AW: pick and Place для переворота деталей под углом 90°, с дополнительной позицией ожидания.

Размер
10
Рабочий ход
9 … 15 мм
Присоединение
M3
Макс. линейный ход при повороте на 90°
90/90 мм
Максимальный Z-ход, позиция ожидания
10 мм
Масса
1,36 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает HSW-10-AP-AW

  1. HSWСерия

    Модуль перемещения

  2. 10Типоразмер

    10 мм

  3. APПривод

    Пневматический неполноповоротный привод

  4. AWПозиция ожидания

    Есть

Характеристики

Технические данные HSW-10-AP-AW

Основные

Рабочий ход
9 … 15 мм
Размер
10
Макс. линейный ход при повороте на 90°
90/90 мм
Максимальный Z-ход, позиция ожидания
10 мм
Ход Z
80 … 100 мм
Демпфирование
CC: амортизаторы с обеих сторон; Плавная характеристика
Положение при сборке
Любое
Тип конструкции
Линейная направляющая плюс поворотный подшипник; Поворотный привод; последовательность перемещения по направляющей
Определение позиции
Для герконов
Минимальное время цикла
0,6 с
Точность повторения, крайние позиции
+/−0,02 мм
Макс. момент Mx
0,6 Н·м
Макс. момент My
0,6 Н·м
Макс. момент Mz
0,6 Н·м
Максимальная эффективная нагрузка
0,5 кг
Максимальное усилие в направлении Y
30 Н
Теоретическое усилие при 6 бар
30 Н
Тип крепления
Со сквозным отверстием и центрирующей втулкой
Пневматическое подключение, позиция ожидания
M5
Пневматическое присоединение
M3

Условия работы

Рабочее давление
4 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
1360 г

Материалы

Материал упоров
Легированная сталь
Материал пружинной детали
Легированная сталь
Материал монтажной плиты
Алюминиевый сплав; Анодированный
Материал скобы
Алюминиевый сплав; Анодированный
Материал крестоообразной направляющей
Закаленная сталь
Материал поворотного рычага
Сталь с поверхностной закалкой; Полированный
Материал шлицевой направляющей плиты
Сталь с поверхностной закалкой; Закаленный
Материал рейки датчика
Алюминиевый сплав; Анодированный
Материал перемычки
Алюминиевый сплав; Анодированный
Материал регулировочного винта
Легированная сталь

Принадлежности

Что подходит к HSW-10-AP-AW

По разделу «Принадлежности» каталога Festo — для размера 10. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели5
Подключение воздуха17
Крепление2
Прочее2

Документы

Документация

PDFТаблица данных HSW-10-AP-AWPDF · Festo · на русскомPDFКаталог Festo HSWPDF · на английском · Festo, 2026HSWВсе исполнения серии18 позиций, подбор по параметрам

FAQ

Частые вопросы

HSW-10-AP-AW: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HSW-10-AP-AW?

Модуль перемещения Festo HSW-10-AP-AW, артикул 562559: размер — 10; рабочий ход — 9 … 15 мм; присоединение — M3; макс. линейный ход при повороте на 90° — 90/90 мм; максимальный Z-ход, позиция ожидания — 10 мм; масса — 1,36 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает HSW-10-AP-AW?

По таблице данных Festo: рабочее давление — 4 … 8 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен HSW-10-AP-AW?

Материал упоров — легированная сталь; материал пружинной детали — легированная сталь; материал монтажной плиты — алюминиевый сплав, анодированный; материал скобы — алюминиевый сплав, анодированный. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение HSW-10-AP-AW?

HSW — модуль перемещения; 10 — типоразмер: 10 мм; AP — привод: пневматический неполноповоротный привод; AW — позиция ожидания: есть.

05Какие исполнения есть в серии HSW, кроме HSW-10-AP-AW?

В серии «Модуль перемещения HSW» — 18 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к HSW-10-AP-AW?

В блоке «Принадлежности» на этой странице: датчики и кабели (5), подключение воздуха (17), крепление (2), прочее (2). Например: SME-8M-DS-24V-K-2,5-OE, QSM-M3-4, BSD-HSW-10, DYSW-4-6-Y1F. Подобраны по каталогу Festo для этого размера.

07Есть ли на HSW-10-AP-AW документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HSW; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит HSW-10-AP-AW и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HSW-10-AP-AW в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09HSW-10-AP-AW — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 562559; ввоз официальный, с грузовой таможенной декларацией.
