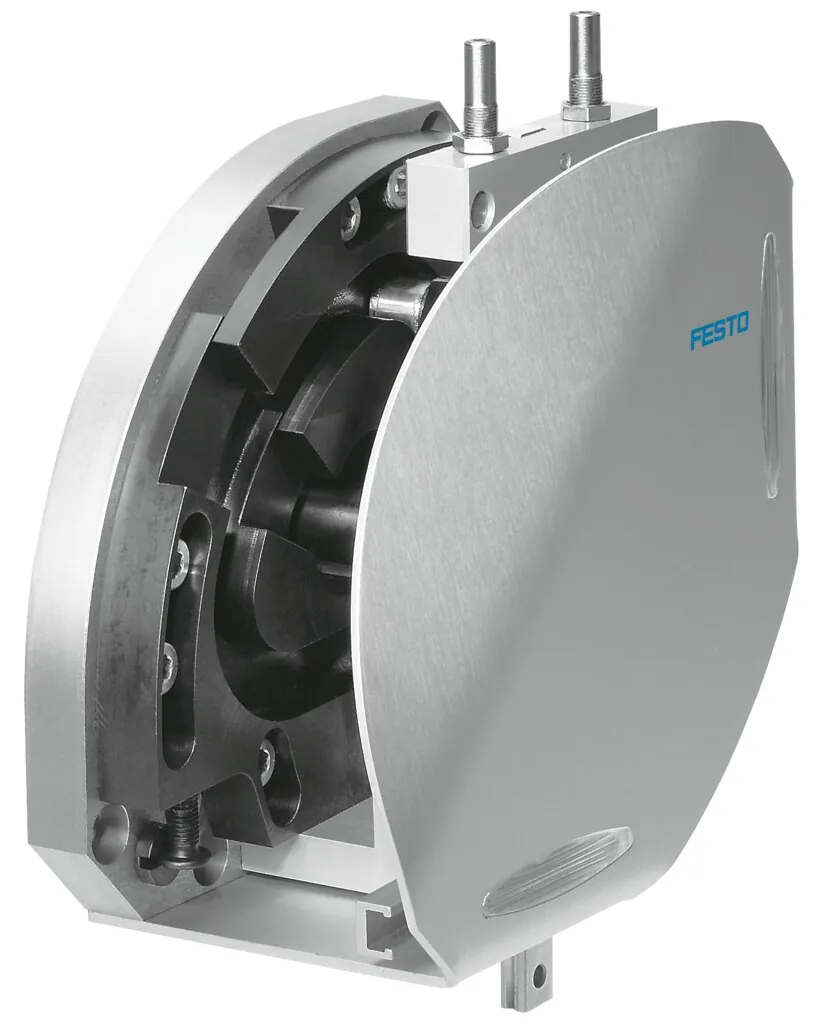

FestoМодуль перемещения

HSW-16-AP-SD

GTIN 4052568178840 Оригинал Festo

Модуль перемещения Festo HSW-16-AP-SD: pick and Place для переворота деталей под углом 90°, с защитной крышкой.

Размер
16
Рабочий ход
20 … 35 мм
Присоединение
M5
Макс. линейный ход при повороте на 90°
175/175 мм
Ход Z
80 … 100 мм
Масса
5,40 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает HSW-16-AP-SD

  1. HSWСерия

    Модуль перемещения

  2. 16Типоразмер

    16 мм

  3. APПривод

    Пневматический неполноповоротный привод

  4. SDЗащитные устройства

    Защитный кожух

Характеристики

Технические данные HSW-16-AP-SD

Основные

Рабочий ход
20 … 35 мм
Размер
16
Макс. линейный ход при повороте на 90°
175/175 мм
Ход Z
80 … 100 мм
Демпфирование
CC: амортизаторы с обеих сторон; Плавная характеристика
Положение при сборке
Любое
Тип конструкции
Линейная направляющая плюс поворотный подшипник; Поворотный привод; последовательность перемещения по направляющей
Определение позиции
Для герконов
Минимальное время цикла
1 с
Точность повторения, крайние позиции
+/−0,02 мм
Макс. момент Mx
2,5 Н·м
Макс. момент My
2,5 Н·м
Макс. момент Mz
2,5 Н·м
Максимальная эффективная нагрузка
1,5 кг
Максимальное усилие в направлении Y
50 Н
Теоретическое усилие при 6 бар
55 Н
Тип крепления
Со сквозным отверстием и центрирующей втулкой
Пневматическое присоединение
M5

Условия работы

Рабочее давление
4 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
5400 г

Материалы

Материал упоров
Легированная сталь
Материал крышки
Алюминиевый сплав; Анодированный
Материал пружинной детали
Легированная сталь
Материал монтажной плиты
Алюминиевый сплав; Анодированный
Материал скобы
Алюминиевый сплав; Анодированный
Материал крестоообразной направляющей
Закаленная сталь
Материал поворотного рычага
Сталь с поверхностной закалкой; Полированный
Материал шлицевой направляющей плиты
Сталь с поверхностной закалкой; Закаленный
Материал рейки датчика
Алюминиевый сплав; Анодированный
Материал перемычки
Алюминиевый сплав; Анодированный
Материал регулировочного винта
Легированная сталь

Принадлежности

Что подходит к HSW-16-AP-SD

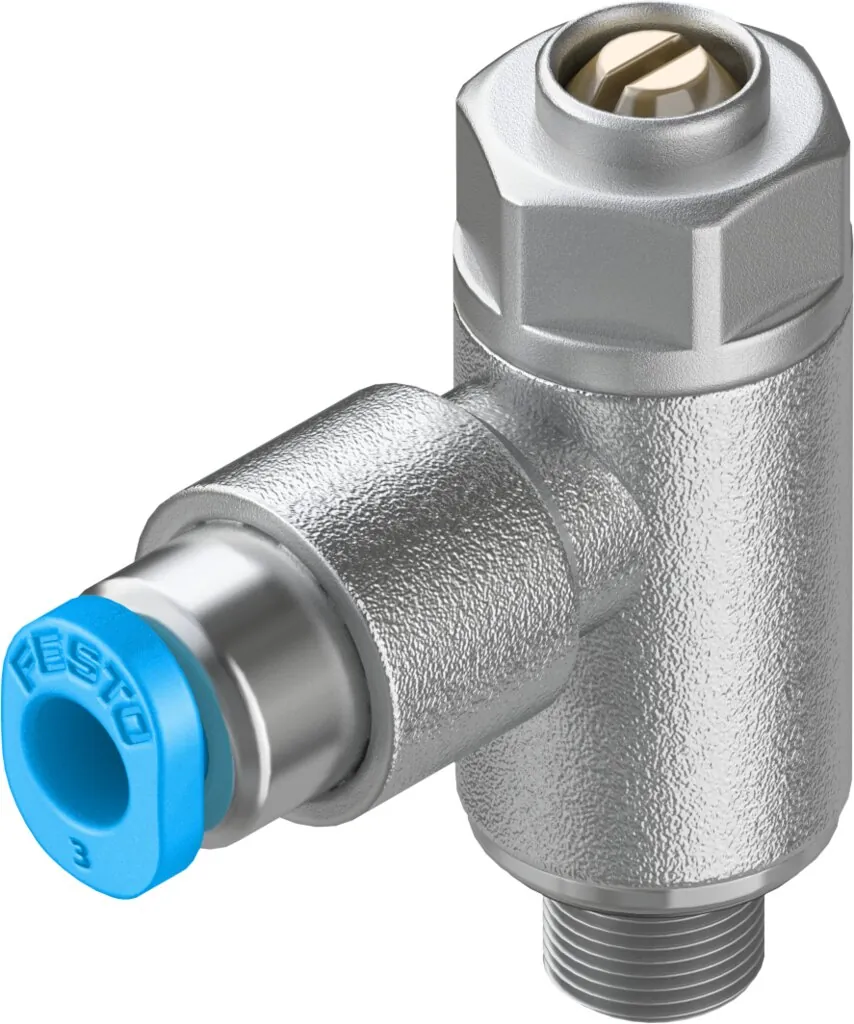

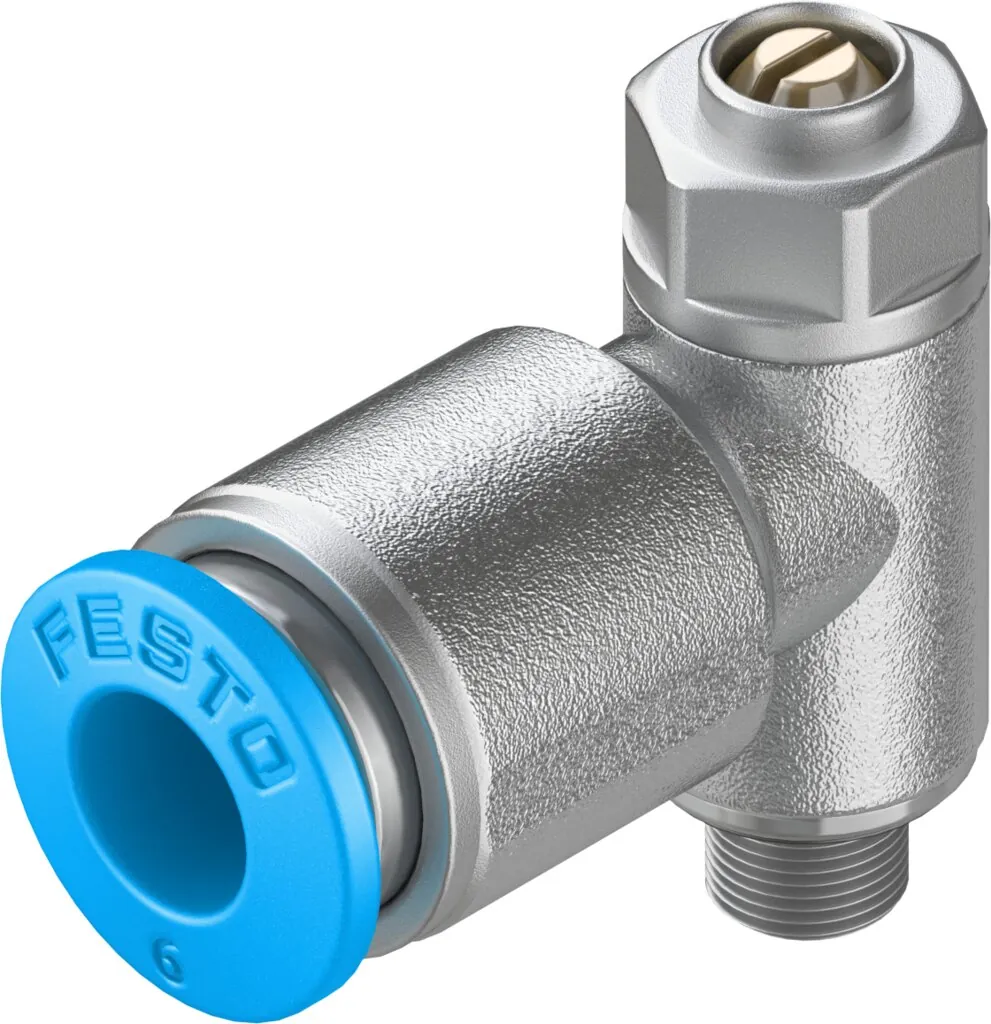

По разделу «Принадлежности» каталога Festo — для размера 16. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели5

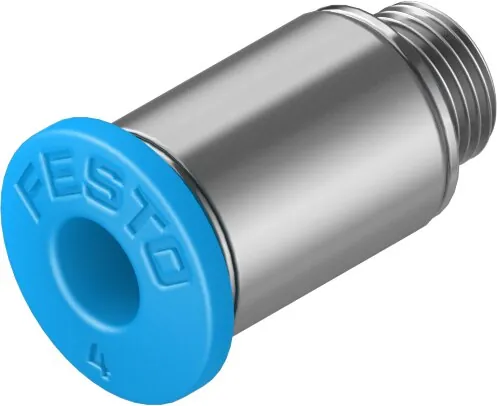

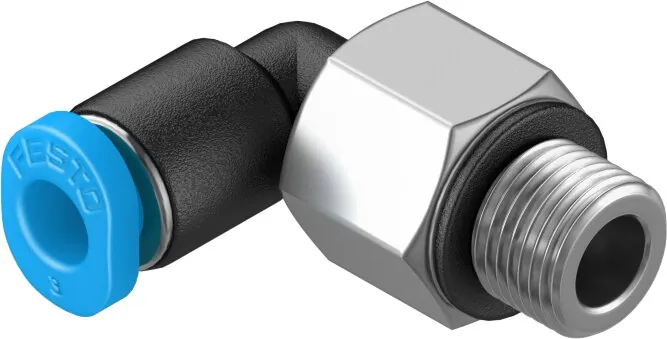

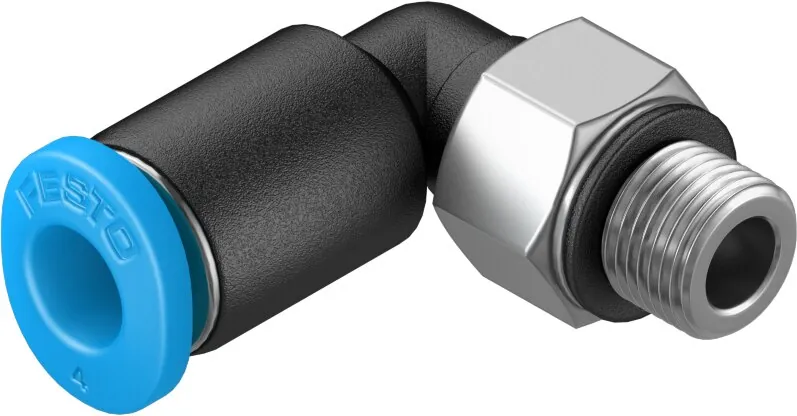

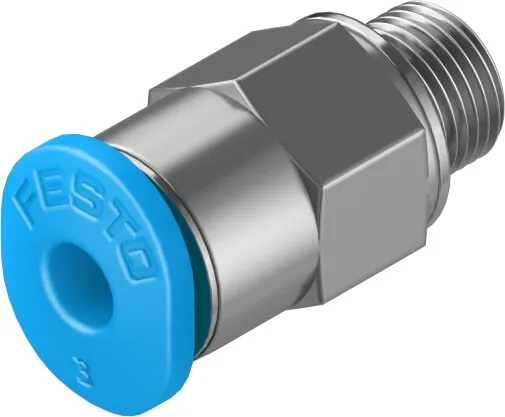

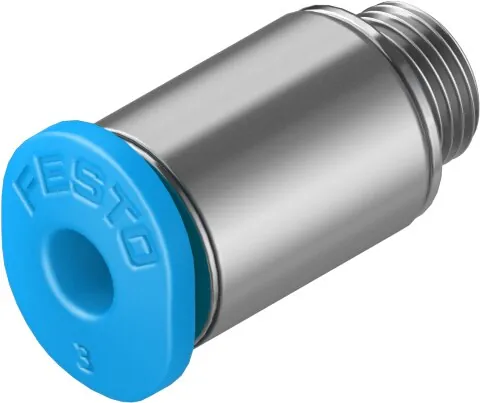

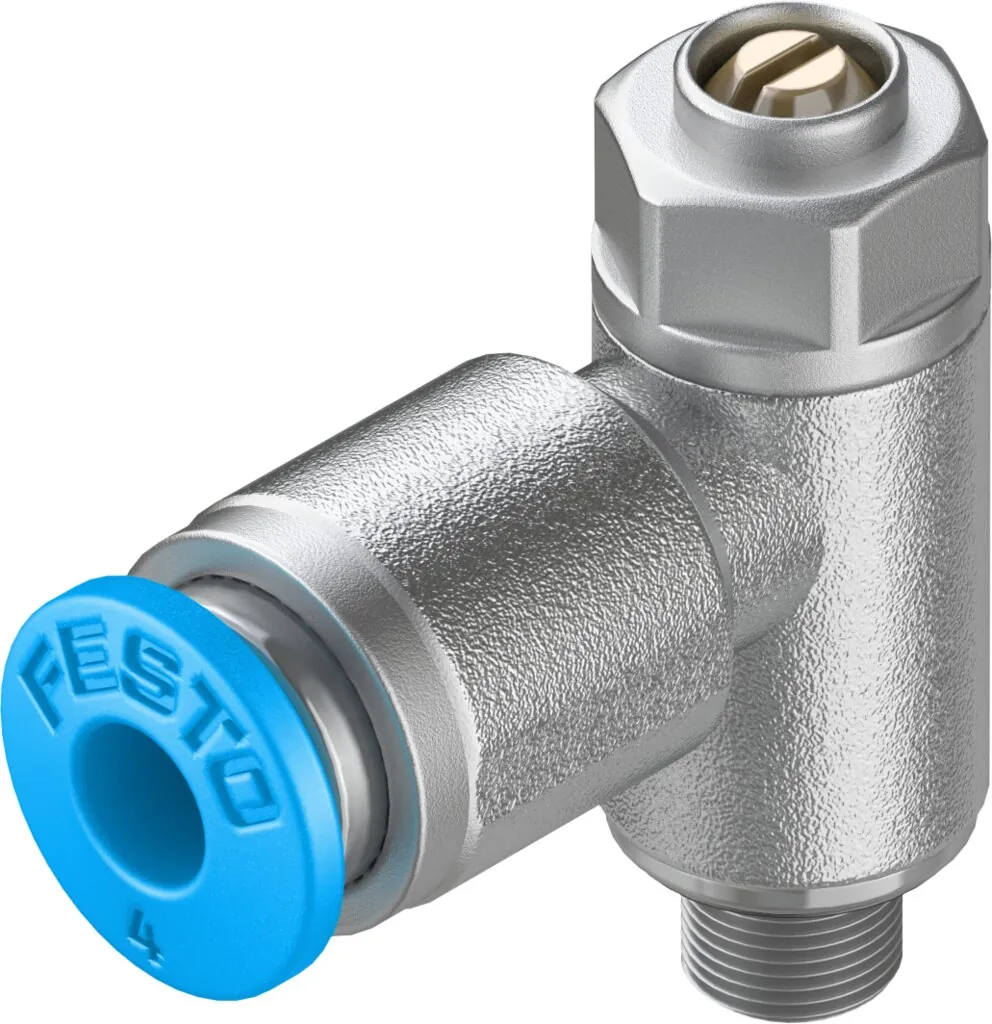

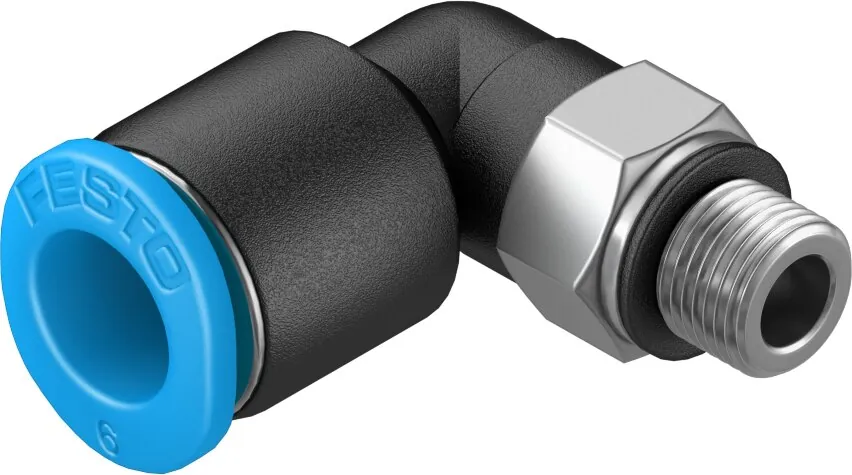

Подключение воздуха22
Крепление1

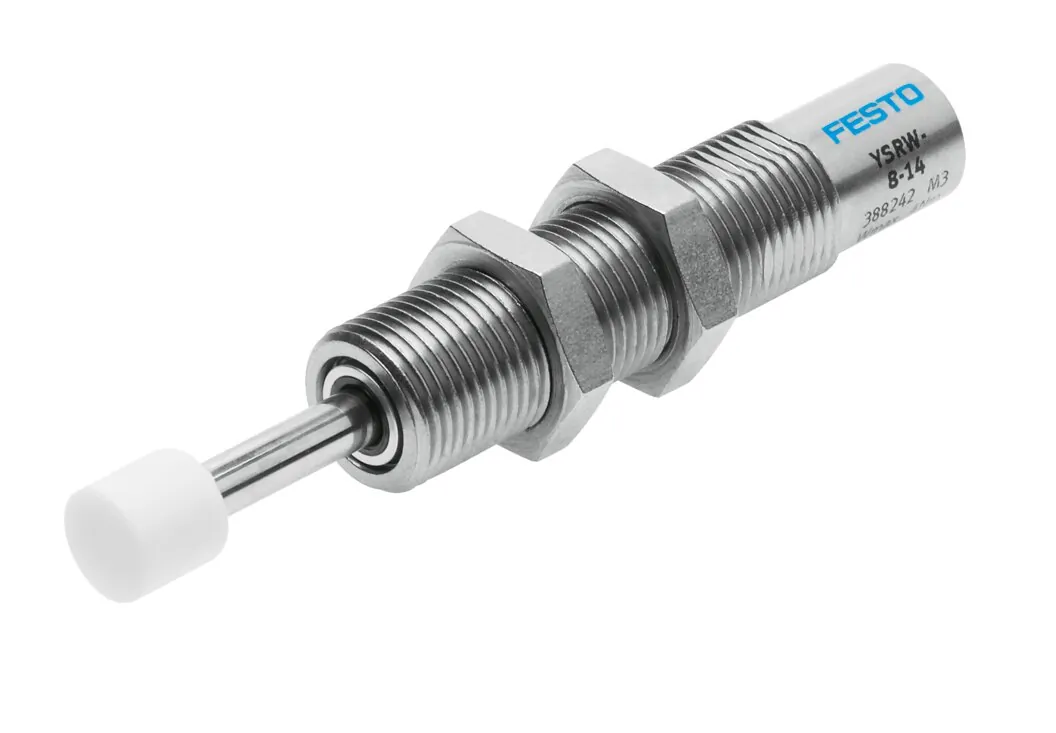

Прочее2

Документы

Документация

PDFТаблица данных HSW-16-AP-SDPDF · Festo · на русскомPDFКаталог Festo HSWPDF · на английском · Festo, 2026HSWВсе исполнения серии18 позиций, подбор по параметрам

FAQ

Частые вопросы

HSW-16-AP-SD: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HSW-16-AP-SD?

Модуль перемещения Festo HSW-16-AP-SD, артикул 540235: размер — 16; рабочий ход — 20 … 35 мм; присоединение — M5; макс. линейный ход при повороте на 90° — 175/175 мм; ход Z — 80 … 100 мм; масса — 5,40 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает HSW-16-AP-SD?

По таблице данных Festo: рабочее давление — 4 … 8 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен HSW-16-AP-SD?

Материал упоров — легированная сталь; материал крышки — алюминиевый сплав, анодированный; материал пружинной детали — легированная сталь; материал монтажной плиты — алюминиевый сплав, анодированный. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение HSW-16-AP-SD?

HSW — модуль перемещения; 16 — типоразмер: 16 мм; AP — привод: пневматический неполноповоротный привод; SD — защитные устройства: защитный кожух.

05Какие исполнения есть в серии HSW, кроме HSW-16-AP-SD?

В серии «Модуль перемещения HSW» — 18 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к HSW-16-AP-SD?

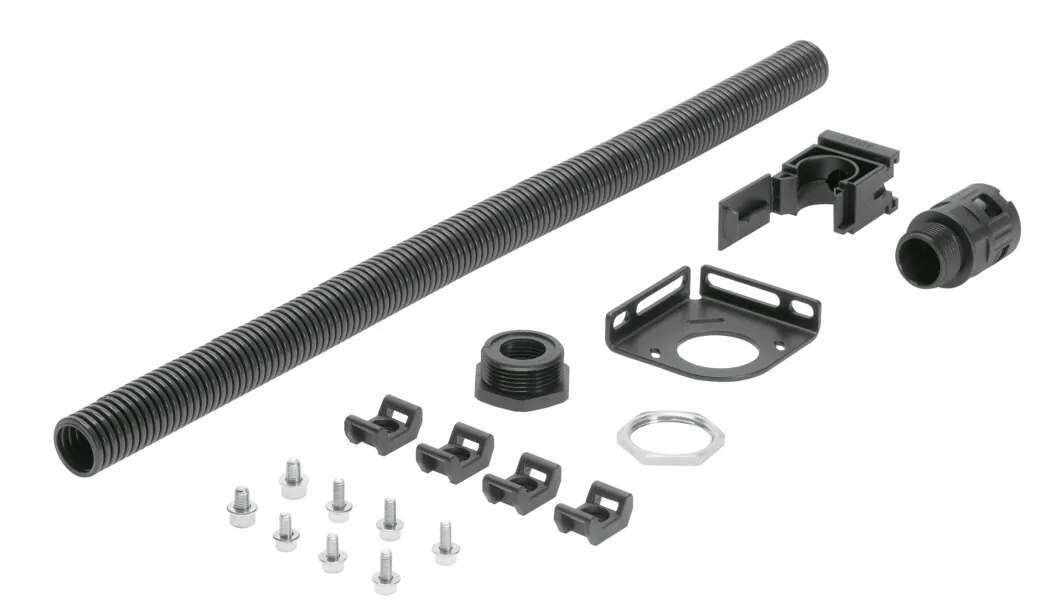

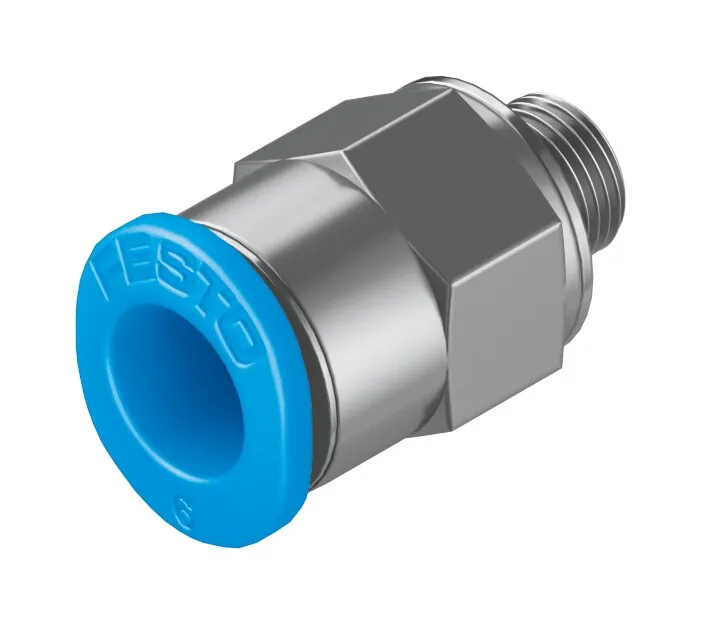

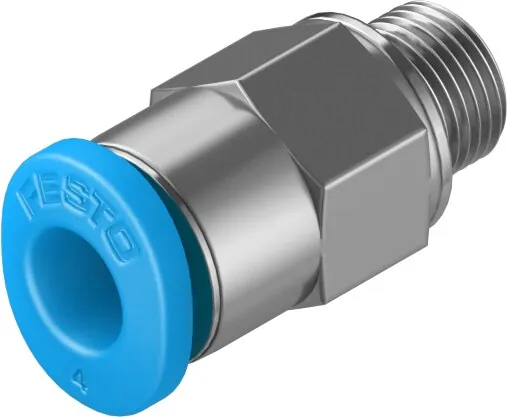

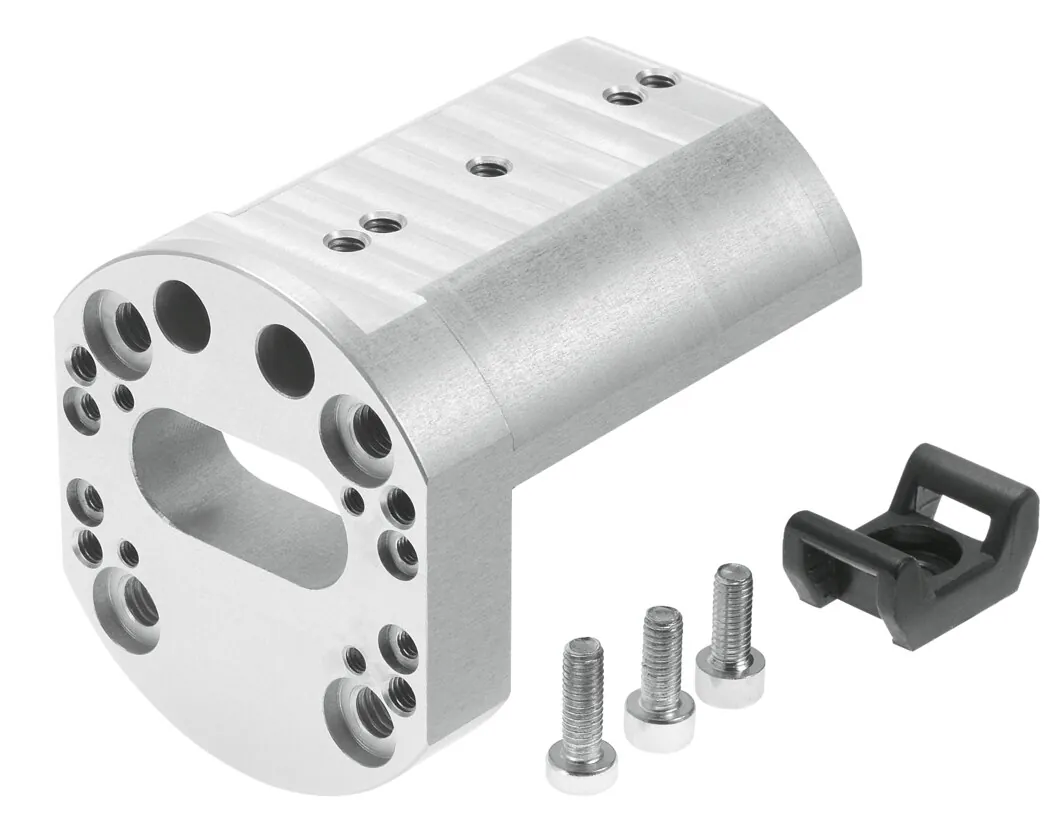

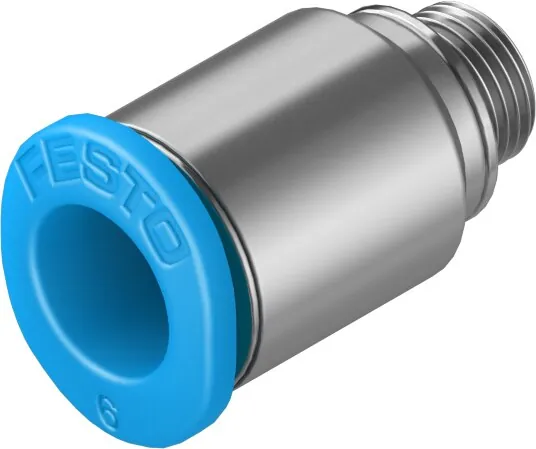

В блоке «Принадлежности» на этой странице: датчики и кабели (5), подключение воздуха (22), крепление (1), прочее (2). Например: SME-8M-DS-24V-K-2,5-OE, QSM-M5-6, HAPG-71-B, MKRP-6. Подобраны по каталогу Festo для этого размера.

07Есть ли на HSW-16-AP-SD документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HSW; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит HSW-16-AP-SD и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HSW-16-AP-SD в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09HSW-16-AP-SD — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 540235; ввоз официальный, с грузовой таможенной декларацией.
