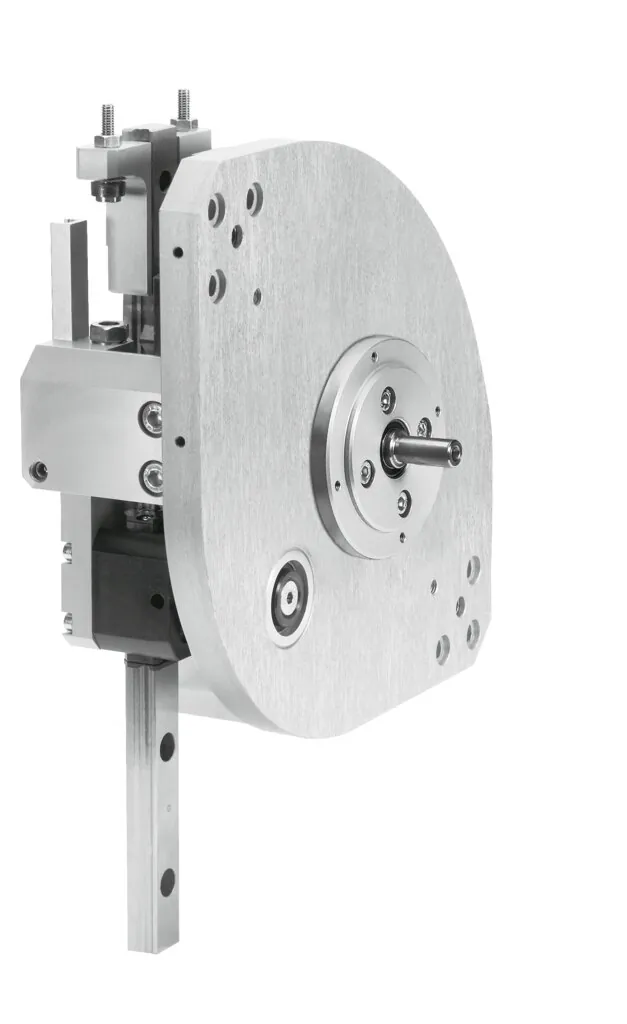

FestoМодуль перемещения

HSW-16-AS

GTIN 4052568178857 Оригинал Festo

Модуль перемещения Festo HSW-16-AS: pick and Place для переворота деталей под углом 90°, без привода, с опорой и валом.

Размер
16
Рабочий ход
20 … 35 мм
Демпфирование
Поглощение шума демпфиром
Макс. линейный ход при повороте на 90°
175/175 мм
Ход Z
80 … 100 мм
Масса
4,90 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает HSW-16-AS

  1. HSWСерия

    Модуль перемещения

  2. 16Типоразмер

    16 мм

  3. ASПривод

    Приводной вал

Характеристики

Технические данные HSW-16-AS

Основные

Рабочий ход
20 … 35 мм
Размер
16
Макс. линейный ход при повороте на 90°
175/175 мм
Ход Z
80 … 100 мм
Демпфирование
Поглощение шума демпфиром
Положение при сборке
Любое
Тип конструкции
Приводной вал; линейная направляющая плюс поворотный подшипник последовательность перемещения по направляющей
Определение позиции
Для герконов
Точность повторения, крайние позиции
+/−0,02 мм
Макс. приводной момент на валу
2,5 Н·м
Макс. осевое усилие на валу
30 Н
Макс. момент Mx
2,5 Н·м
Макс. момент My
2,5 Н·м
Макс. момент Mz
2,5 Н·м
Максимальная эффективная нагрузка
1,5 кг
Макс. радиальное усилие на приводном валу
75 Н
Максимальное усилие в направлении Y
50 Н
Тип крепления
Со сквозным отверстием и центрирующей втулкой

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
4900 г

Материалы

Материал упоров
Легированная сталь
Материал пружинной детали
Легированная сталь
Материал монтажной плиты
Алюминиевый сплав; Анодированный
Материал скобы
Алюминиевый сплав; Анодированный
Материал крестоообразной направляющей
Закаленная сталь
Материал поворотного рычага
Сталь с поверхностной закалкой; Полированный
Материал шлицевой направляющей плиты
Сталь с поверхностной закалкой; Закаленный
Материал рейки датчика
Алюминиевый сплав; Анодированный
Материал перемычки
Алюминиевый сплав; Анодированный
Материал регулировочного винта
Легированная сталь

Принадлежности

Что подходит к HSW-16-AS

По разделу «Принадлежности» каталога Festo — для размера 16.

Датчики и кабели5
Крепление1
Прочее2

Документы

Документация

PDFТаблица данных HSW-16-ASPDF · Festo · на русскомPDFКаталог Festo HSWPDF · на английском · Festo, 2026HSWВсе исполнения серии18 позиций, подбор по параметрам

FAQ

Частые вопросы

HSW-16-AS: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HSW-16-AS?

Модуль перемещения Festo HSW-16-AS, артикул 540238: размер — 16; рабочий ход — 20 … 35 мм; демпфирование — поглощение шума демпфиром; макс. линейный ход при повороте на 90° — 175/175 мм; ход Z — 80 … 100 мм; масса — 4,90 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать HSW-16-AS?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C.

03Из каких материалов изготовлен HSW-16-AS?

Материал упоров — легированная сталь; материал пружинной детали — легированная сталь; материал монтажной плиты — алюминиевый сплав, анодированный; материал скобы — алюминиевый сплав, анодированный. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение HSW-16-AS?

HSW — модуль перемещения; 16 — типоразмер: 16 мм; AS — привод: приводной вал.

05Какие исполнения есть в серии HSW, кроме HSW-16-AS?

В серии «Модуль перемещения HSW» — 18 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к HSW-16-AS?

В блоке «Принадлежности» на этой странице: датчики и кабели (5), крепление (1), прочее (2). Например: SME-8M-DS-24V-K-2,5-OE, HAPG-71-B, MKRP-6. Подобраны по каталогу Festo для этого размера.

07Есть ли на HSW-16-AS документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HSW; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит HSW-16-AS и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HSW-16-AS в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09HSW-16-AS — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 540238; ввоз официальный, с грузовой таможенной декларацией.
