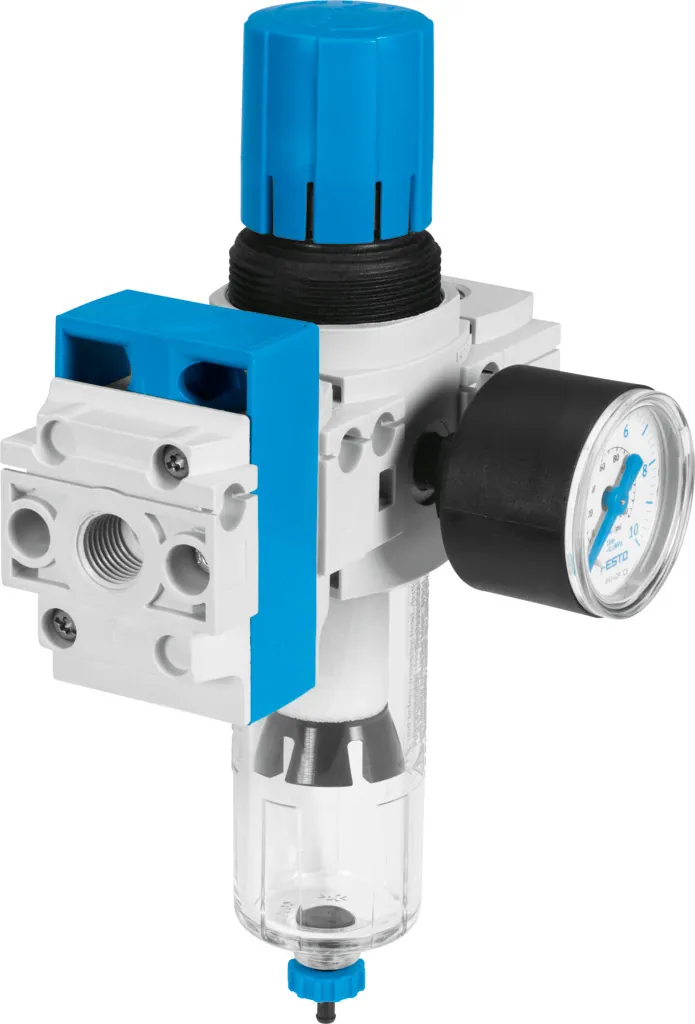

FestoКомбинация блоков подготовки воздуха

LFR-1/4-DB-7-MINI-KB

GTIN 4052568256326 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

Комбинация блоков подготовки воздуха Festo LFR-1/4-DB-7-MINI-KB: макс. выходное давление. 7 бар, с манометром, степень фильтрации 40 µm.

Размер
Mini
Присоединение 1
G1/4
Степень фильтрации
40 мкм
Диапазон давления управления
0,5 … 7 бар
Ширина
88 мм
Масса
270 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

  • Maxi
  • Midi
  • Mini
  • Микро

Присоединение 1

Степень фильтрации

Диапазон давления управления

Обозначение

Что означает LFR-1/4-DB-7-MINI-KB

  1. LFRСерия

    Комбинация блоков подготовки воздуха

  2. 1/4Пневматическое присоединение

    Внутренняя резьба G1/4

  3. DBИсполнение

    Серия D, полимерный корпус

  4. 7Диапазон регулирования давления

    0,5 … 7 бар (0,05 … 0,7 МПа)

  5. MINIТипоразмер

    Шаг монтажа 40 мм (без соединительных плит)

  6. KBСостав блока

    Фильтр-регулятор, модуль разветвления, ручной отсечной клапан

Характеристики

Технические данные LFR-1/4-DB-7-MINI-KB

Основные

Размер
Mini
Ширина
88 мм
Функция быстрого выхлопа
Не дросселируемый
Серия
DB
Тип управления
Ручное
Фиксатор привода
Замок (опционально); Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
40 мкм
Отвод конденсата
Ручное вращением
Тип конструкции
Клапан подачи/сброса давления / фильтр-регулятор / разветвитель
Макс. объем конденсата
13 мл
Функция контроллера
Постоянная выходного давления; со вторичным сбросом; с обратным протоком; Без компенсации первичного давления
Манометр
С манометром
Диапазон давления управления
0,5 … 7 бар
Макс. гистерезис давления
0,5 бар
Макс. стандартный расход
2500 л/мин
Стандартный номинальный расход
1900 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:8:4]
Тип крепления
Линейный монтаж; со сквозным отверстием; с монтажными скобками
Присоединение манометра
G1/8
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4

Условия работы

Рабочее давление
1,5 … 10 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:9:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−5 … 50 °C
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
270 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал уплотнений отсечного клапана
FPM
Материал рукоятки
POM
Материал фильтра
PE
Материал корпуса
PA с армированием
Материал каретки
POM
Материал стакана
PC

Принадлежности

Что подходит к LFR-1/4-DB-7-MINI-KB

По разделу «Принадлежности» каталога Festo — для размера 7. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Датчики и кабели12

Сменные части4

Документы

Документация

PDFТаблица данных LFR-1/4-DB-7-MINI-KBPDF · Festo · на русскомPDFКаталог Festo LFR-D-COMBINATIONPDF · на английском · Festo, 2023LFRВсе исполнения серии338 позиций, подбор по параметрам

FAQ

Частые вопросы

LFR-1/4-DB-7-MINI-KB: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LFR-1/4-DB-7-MINI-KB?

Комбинация блоков подготовки воздуха Festo LFR-1/4-DB-7-MINI-KB, артикул 8002798: размер — Mini; присоединение 1 — G1/4; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 7 бар; ширина — 88 мм; масса — 270 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает LFR-1/4-DB-7-MINI-KB?

По таблице данных Festo: рабочее давление — 1,5 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [7:9:4].

03Из каких материалов изготовлен LFR-1/4-DB-7-MINI-KB?

Материал уплотнений — NBR; материал уплотнений отсечного клапана — FPM; материал рукоятки — POM; материал фильтра — PE. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение LFR-1/4-DB-7-MINI-KB?

LFR — комбинация блоков подготовки воздуха; 1/4 — пневматическое присоединение: внутренняя резьба G1/4; DB — исполнение: серия D, полимерный корпус; 7 — диапазон регулирования давления: 0,5 … 7 бар (0,05 … 0,7 МПа); MINI — типоразмер: шаг монтажа 40 мм (без соединительных плит); KB — состав блока: фильтр-регулятор, модуль разветвления, ручной отсечной клапан.

05Какие исполнения есть в серии LFR, кроме LFR-1/4-DB-7-MINI-KB?

В серии «Фильтр-регулятор давления LFR» — 338 позиций. У LFR-1/4-DB-7-MINI-KB: размер — Mini; присоединение 1 — G1/4; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 7 бар. Другие варианты (размер: Midi) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к LFR-1/4-DB-7-MINI-KB?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), датчики и кабели (12), сменные части (4). Например: QS-G1/4-10, KMEB-1-230AC-2.5, LFP-D-MAXI-40M. Подобраны по каталогу Festo для этого размера.

07Есть ли на LFR-1/4-DB-7-MINI-KB документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LFR-D-COMBINATION; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит LFR-1/4-DB-7-MINI-KB и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LFR-1/4-DB-7-MINI-KB в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09LFR-1/4-DB-7-MINI-KB — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8002798; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить LFR-1/4-DB-7-MINI-KB?

Производитель снял LFR-1/4-DB-7-MINI-KB с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
