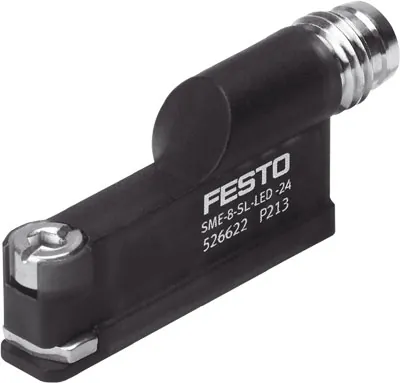

FestoДатчик положения

SME-8-SL-LED-24

GTIN 4052568084561 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

Датчик положения Festo SME-8-SL-LED-24: электрический, герконовый, для приводов с Т-пазом, с разъемом М8.

Форма
Для Т-образной щели
Выход переключателя
С контактом, биполярный
Направление выхода
Аксиальный
Функция переключающего элемента
Нормально разомкнутый контакт
Соответствует стандарту
EN 60947-5-2
Масса
5 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма

Выход переключателя

Функция переключающего элемента

Характеристики

Технические данные SME-8-SL-LED-24

Основные

Форма
Для Т-образной щели
Соответствует стандарту
EN 60947-5-2
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Измеряемая величина
Позиция
Принцип измерения
Магнитный, геркон
Точность повторения
0,2 мм
Выход переключателя
С контактом, биполярный
Функция переключающего элемента
Нормально разомкнутый контакт
Время включения
<= 0,6 мс
Время выключения
0,05 мс
Макс. частота переключения
500 Гц
Макс. выходной ток
500 мА
Макс. характеристика контакта AC
10 В·А
Макс. характеристика контакта DC
10 Вт
Падение напряжения
0 В
Защита от короткого замыкания
Нет
Способность выдерживать перегрузку
Нет в наличии
Диапазон рабочего напряжения АС
10 … 30 В
Диапазон рабочего напряжения DC
10 … 30 В
Защищен от смены полярности
Нет
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
3
Направление выхода
Аксиальный
Тип крепления
Фиксатор для Т-образной щели; устанавливается в паз
Момент затяжки
0,2 Н·м
Положение при сборке
Любое
Цвет корпуса
Черный
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP65; IP67
Напряжение изоляции
50 В
Импульсная мощность
0,8 кВ
Степень загрязнения
3

Условия работы

Температура окружающей среды
−40 … 60 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
5 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Эпоксидная смола; PC; PET; Легированная сталь, нержавеющая

Принадлежности

Что подходит к SME-8-SL-LED-24

По разделу «Принадлежности» каталога Festo — для размера 8.

Прочее1
Датчики и кабели5

Крепление16

Документы

Документация

PDFТаблица данных SME-8-SL-LED-24PDF · Festo · на русскомPDFКаталог Festo SME-8PDF · на английском · Festo, 2021SMEВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

SME-8-SL-LED-24: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SME-8-SL-LED-24?

Датчик положения Festo SME-8-SL-LED-24, артикул 526622: форма — для Т-образной щели; выход переключателя — с контактом, биполярный; направление выхода — аксиальный; функция переключающего элемента — нормально разомкнутый контакт; соответствует стандарту — EN 60947-5-2; масса — 5 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SME-8-SL-LED-24?

По таблице данных Festo: температура окружающей среды — −40 … 60 °C; класс защиты — IP65, IP67.

04Из каких материалов изготовлен SME-8-SL-LED-24?

Материал корпуса — эпоксидная смола, PC, PET, легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SME, кроме SME-8-SL-LED-24?

В серии «Датчик положения SME» — 30 позиций. У SME-8-SL-LED-24: форма — для Т-образной щели; выход переключателя — с контактом, биполярный; функция переключающего элемента — нормально разомкнутый контакт. Другие варианты (форма: блочного проекта, для круглой щели) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SME-8-SL-LED-24?

В блоке «Принадлежности» на этой странице: прочее (1), датчики и кабели (5), крепление (16). Например: ASLR-L-423, NEBU-M12W5-K-2.5-LE3, CRSMB-8-32/100. Подобраны по каталогу Festo для этого размера.

07Есть ли на SME-8-SL-LED-24 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SME-8; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SME-8-SL-LED-24 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SME-8-SL-LED-24 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SME-8-SL-LED-24 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 526622; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить SME-8-SL-LED-24?

Производитель снял SME-8-SL-LED-24 с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
