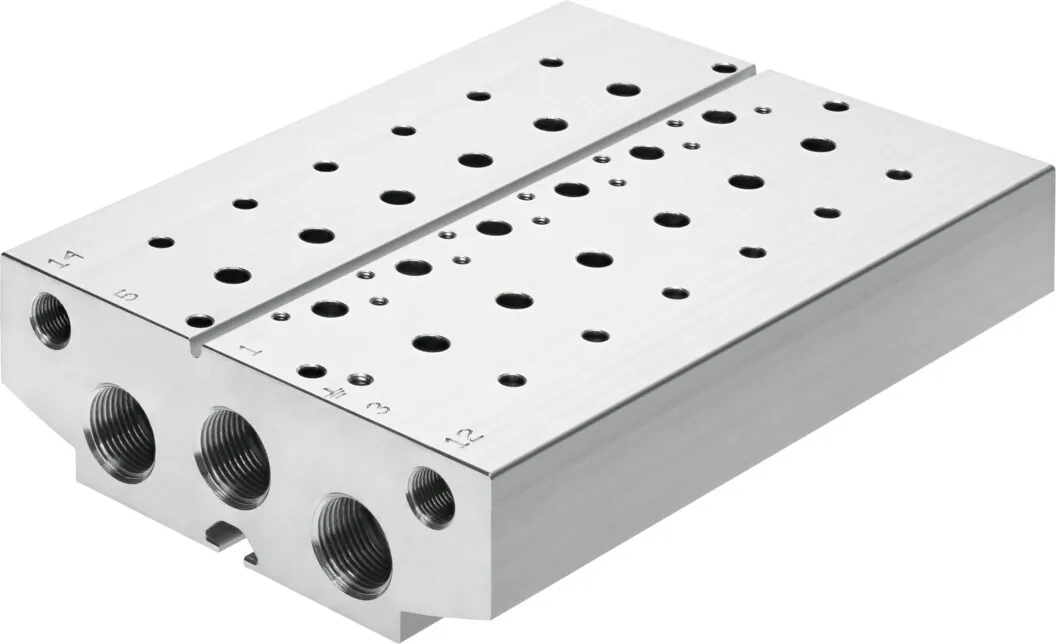

FestoПлита для блочного монтажа

VABM-B10-20E-G38-10

GTIN 4052568261887 Оригинал Festo

Плита для блочного монтажа Festo VABM-B10-20E-G38-10: g3/8; 10; 22 мм; g3/8.

Присоединение 1
G3/8
Макс. количество распределителей
10
Монтажный шаг
22 мм
Присоединение 3
G3/8
Положение при сборке
Любое
Масса
2,17 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Монтажный шаг

Собрать пневмоостров VTUS в конструкторе

Характеристики

Технические данные VABM-B10-20E-G38-10

Основные

Монтажный шаг
22 мм
Положение при сборке
Любое
Макс. количество распределителей
10
Тип крепления
Со сквозным отверстием
Подвод пилотного воздуха 12
G1/8
Подвод пилотного воздуха 14
G1/8
Пневматическое подключение, канал 1
G3/8
Пневматическое подключение, канал 3
G3/8
Пневматическое присоединение, канал 5
G3/8

Условия работы

Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Масса

Вес продукта
2171 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал коллектора
Алюминиевый сплав

Документы

Документация

PDFТаблица данных VABM-B10-20E-G38-10PDF · Festo · на русскомVABMВсе исполнения серии398 позиций, подбор по параметрам

FAQ

Частые вопросы

VABM-B10-20E-G38-10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VABM-B10-20E-G38-10?

Плита для блочного монтажа Festo VABM-B10-20E-G38-10, артикул 576347: присоединение 1 — G3/8; макс. количество распределителей — 10; монтажный шаг — 22 мм; присоединение 3 — G3/8; положение при сборке — любое; масса — 2,17 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужна плита для блочного монтажа?

На общую плиту ставят несколько распределителей: питание и выхлоп у них общие, а монтаж получается компактнее.

03Из каких материалов изготовлен VABM-B10-20E-G38-10?

Материал коллектора — алюминиевый сплав. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии VABM, кроме VABM-B10-20E-G38-10?

В серии «Коллектор VABM» — 398 позиций. У VABM-B10-20E-G38-10: монтажный шаг — 22 мм. Другие варианты (монтажный шаг: 19 мм; 27,5 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на VABM-B10-20E-G38-10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит VABM-B10-20E-G38-10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VABM-B10-20E-G38-10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07VABM-B10-20E-G38-10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 576347; ввоз официальный, с грузовой таможенной декларацией.
