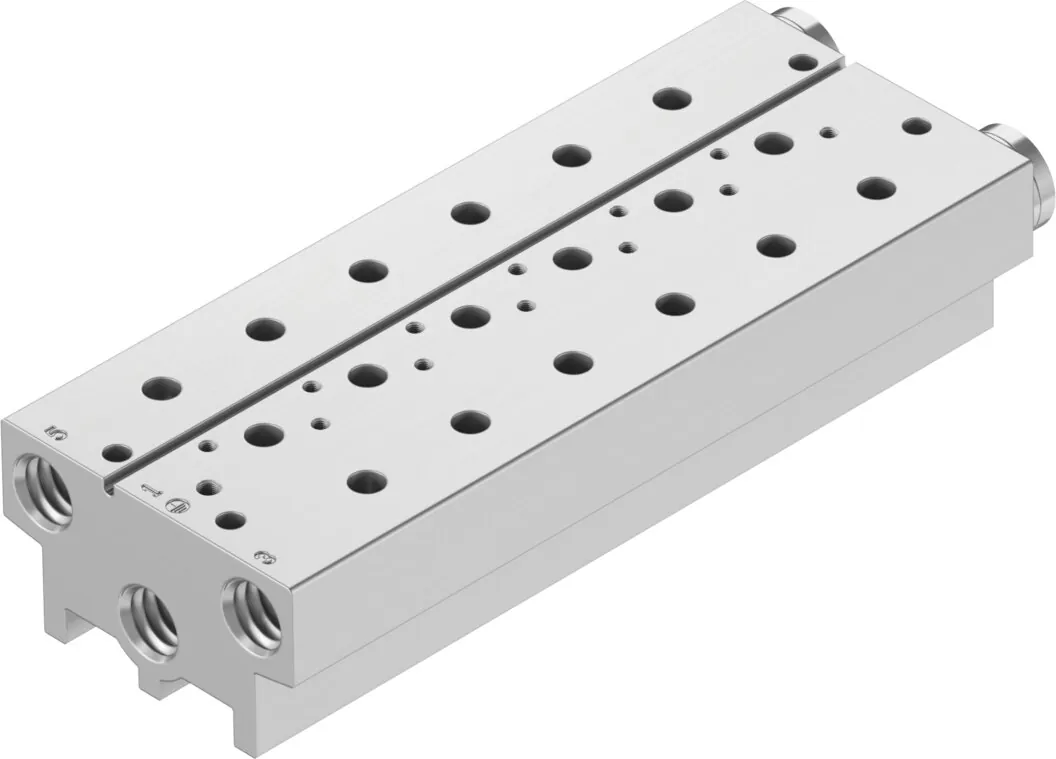

FestoПлита для блочного монтажа

VABM-B10-20S-G14-6

GTIN 4052568262105 Оригинал Festo

Плита для блочного монтажа Festo VABM-B10-20S-G14-6: g1/4; 6; 22 мм; g1/4.

Присоединение 1
G1/4
Макс. количество распределителей
6
Монтажный шаг
22 мм
Присоединение 3
G1/4
Положение при сборке
Любое
Масса
726 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Монтажный шаг

Собрать пневмоостров VTUS в конструкторе

Характеристики

Технические данные VABM-B10-20S-G14-6

Основные

Монтажный шаг
22 мм
Положение при сборке
Любое
Макс. количество распределителей
6
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 3
G1/4
Пневматическое присоединение, канал 5
G1/4

Условия работы

Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Масса

Вес продукта
726 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал коллектора
Алюминиевый сплав

Документы

Документация

PDFТаблица данных VABM-B10-20S-G14-6PDF · Festo · на русскомVABMВсе исполнения серии398 позиций, подбор по параметрам

FAQ

Частые вопросы

VABM-B10-20S-G14-6: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VABM-B10-20S-G14-6?

Плита для блочного монтажа Festo VABM-B10-20S-G14-6, артикул 576421: присоединение 1 — G1/4; макс. количество распределителей — 6; монтажный шаг — 22 мм; присоединение 3 — G1/4; положение при сборке — любое; масса — 726 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужна плита для блочного монтажа?

На общую плиту ставят несколько распределителей: питание и выхлоп у них общие, а монтаж получается компактнее.

03Из каких материалов изготовлен VABM-B10-20S-G14-6?

Материал коллектора — алюминиевый сплав. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии VABM, кроме VABM-B10-20S-G14-6?

В серии «Коллектор VABM» — 398 позиций. У VABM-B10-20S-G14-6: монтажный шаг — 22 мм. Другие варианты (монтажный шаг: 12 мм, 16 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на VABM-B10-20S-G14-6 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит VABM-B10-20S-G14-6 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VABM-B10-20S-G14-6 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07VABM-B10-20S-G14-6 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 576421; ввоз официальный, с грузовой таможенной декларацией.
