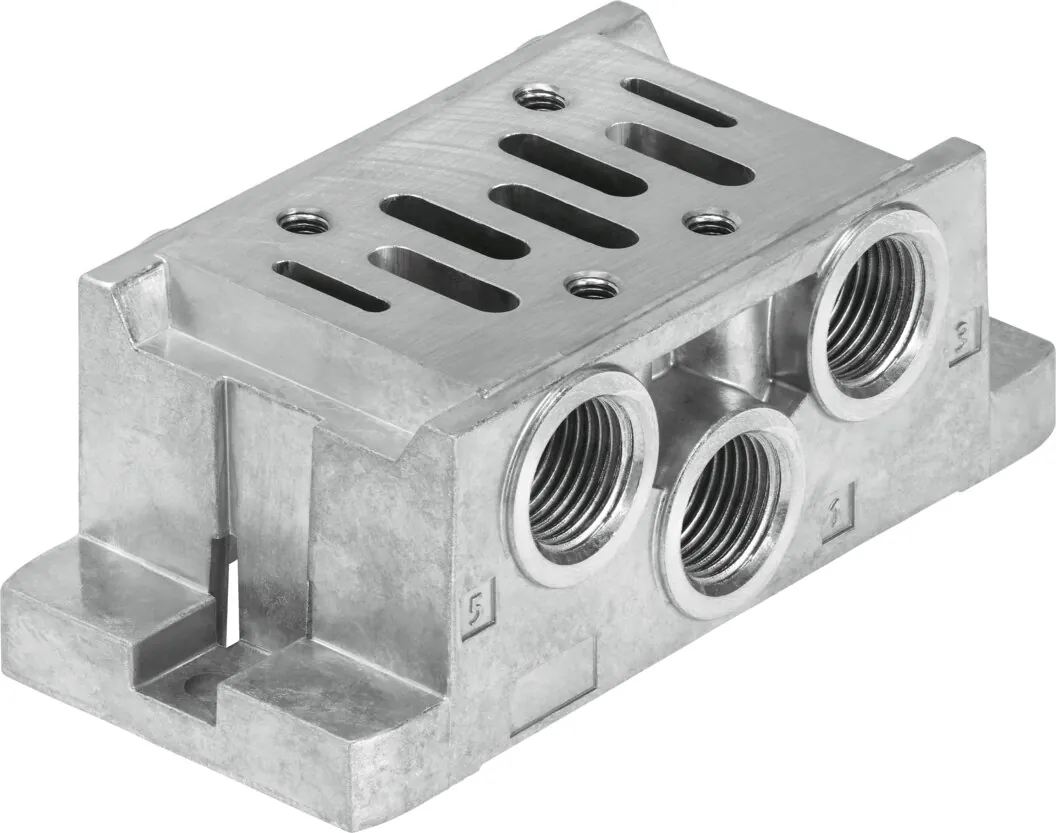

FestoМонтажная плита

VABS-S1-1S-N38

GTIN 4052568428679 Оригинал Festo

Монтажная плита Festo VABS-S1-1S-N38: через сквозное отверстие под винт M5.

Ширина
48 мм
Основан на стандарте
ISO 5599-1
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Масса
230 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип крепления

Характеристики

Технические данные VABS-S1-1S-N38

Основные

Ширина
48 мм
Основан на стандарте
ISO 5599-1
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Пилотное давление
0 … 10 бар
Пригодность для работы с вакуумом
Да
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения
Тип крепления
Через сквозное отверстие под винт M5
Подвод пилотного воздуха 12/14
1/8 NPT
Пневматическое подключение, канал 1
3/8 NPT
Пневматическое подключение, канал 2
3/8 NPT
Пневматическое подключение, канал 3
3/8 NPT
Пневматическое присоединение, канал 4
3/8 NPT
Пневматическое присоединение, канал 5
3/8 NPT

Условия работы

Рабочее давление
0 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−20 … 60 °C
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
230 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты
Алюминиевое литье под давление

Документы

Документация

PDFТаблица данных VABS-S1-1S-N38PDF · Festo · на русскомVABSВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

VABS-S1-1S-N38: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VABS-S1-1S-N38?

Монтажная плита Festo VABS-S1-1S-N38, артикул 8032643: ширина — 48 мм; основан на стандарте — ISO 5599-1; тип управления — электрический; тип уплотнения — мягкий; положение при сборке — любое; масса — 230 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VABS-S1-1S-N38?

По таблице данных Festo: рабочее давление — 0 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен VABS-S1-1S-N38?

Материал соединительной плиты — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии VABS, кроме VABS-S1-1S-N38?

В серии «Монтажная плита VABS» — 30 позиций. У VABS-S1-1S-N38: тип крепления — через сквозное отверстие под винт M5. Другие варианты (тип крепления: со сквозным отверстием; со сквозным отверстием, с внутренней резьбой; через сквозное отверстие под винт M6) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на VABS-S1-1S-N38 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит VABS-S1-1S-N38 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VABS-S1-1S-N38 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07VABS-S1-1S-N38 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8032643; ввоз официальный, с грузовой таможенной декларацией.
