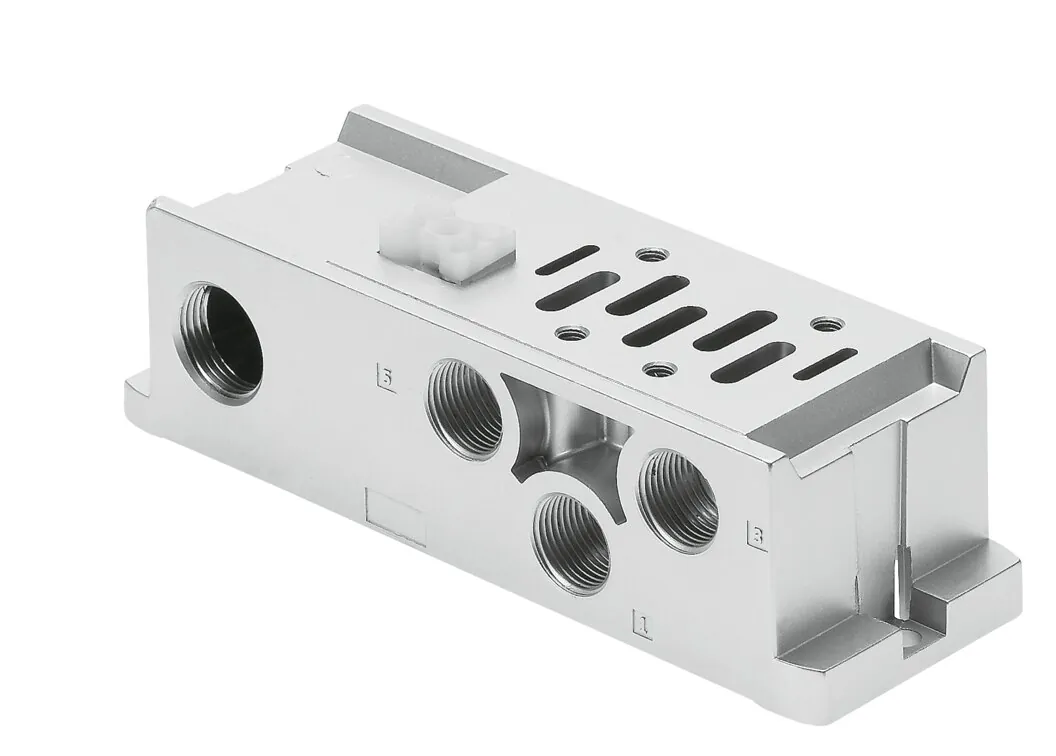

FestoМонтажная плита

VABS-S2-1S-G38-B-C1

GTIN 4052568092504 Оригинал Festo

Монтажная плита Festo VABS-S2-1S-G38-B-C1: с расположением каналов согласно ISO 5599-2.

Тип крепления
Со сквозным отверстием
Ширина
42 мм
Основан на стандарте
ISO 5599-2
Положение при сборке
Любое
Питание пилотного каскада
Внутренний
Масса
371 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип крепления

Характеристики

Технические данные VABS-S2-1S-G38-B-C1

Основные

Ширина
42 мм
Основан на стандарте
ISO 5599-2
Положение при сборке
Любое
Питание пилотного каскада
Внутренний
Диапазон рабочего напряжения АС
110 В
Диапазон рабочего напряжения DC
24 В
Импульсная мощность
4 кВ
Допустимая токовая нагрузка при 40°C
2 А
Степень загрязнения
3
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения
Класс защиты
IP65; NEMA 4; в собранном состоянии
Поперечное сечение терминала
0,08 … 0,75 mm2
Тип крепления
Со сквозным отверстием

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
371 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты
Алюминиевое литье под давление

Документы

Документация

PDFТаблица данных VABS-S2-1S-G38-B-C1PDF · Festo · на русскомVABSВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

VABS-S2-1S-G38-B-C1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VABS-S2-1S-G38-B-C1?

Монтажная плита Festo VABS-S2-1S-G38-B-C1, артикул 546762: тип крепления — со сквозным отверстием; ширина — 42 мм; основан на стандарте — ISO 5599-2; положение при сборке — любое; питание пилотного каскада — внутренний; масса — 371 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VABS-S2-1S-G38-B-C1?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, NEMA 4, в собранном состоянии.

03Из каких материалов изготовлен VABS-S2-1S-G38-B-C1?

Материал соединительной плиты — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии VABS, кроме VABS-S2-1S-G38-B-C1?

В серии «Монтажная плита VABS» — 30 позиций. У VABS-S2-1S-G38-B-C1: тип крепления — со сквозным отверстием. Другие варианты (тип крепления: со сквозным отверстием, с внутренней резьбой; через сквозное отверстие под винт M5; через сквозное отверстие под винт M6) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на VABS-S2-1S-G38-B-C1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит VABS-S2-1S-G38-B-C1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VABS-S2-1S-G38-B-C1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07VABS-S2-1S-G38-B-C1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 546762; ввоз официальный, с грузовой таможенной декларацией.
